TI01264C/14/FR/06.21
71528980
2021-04-01

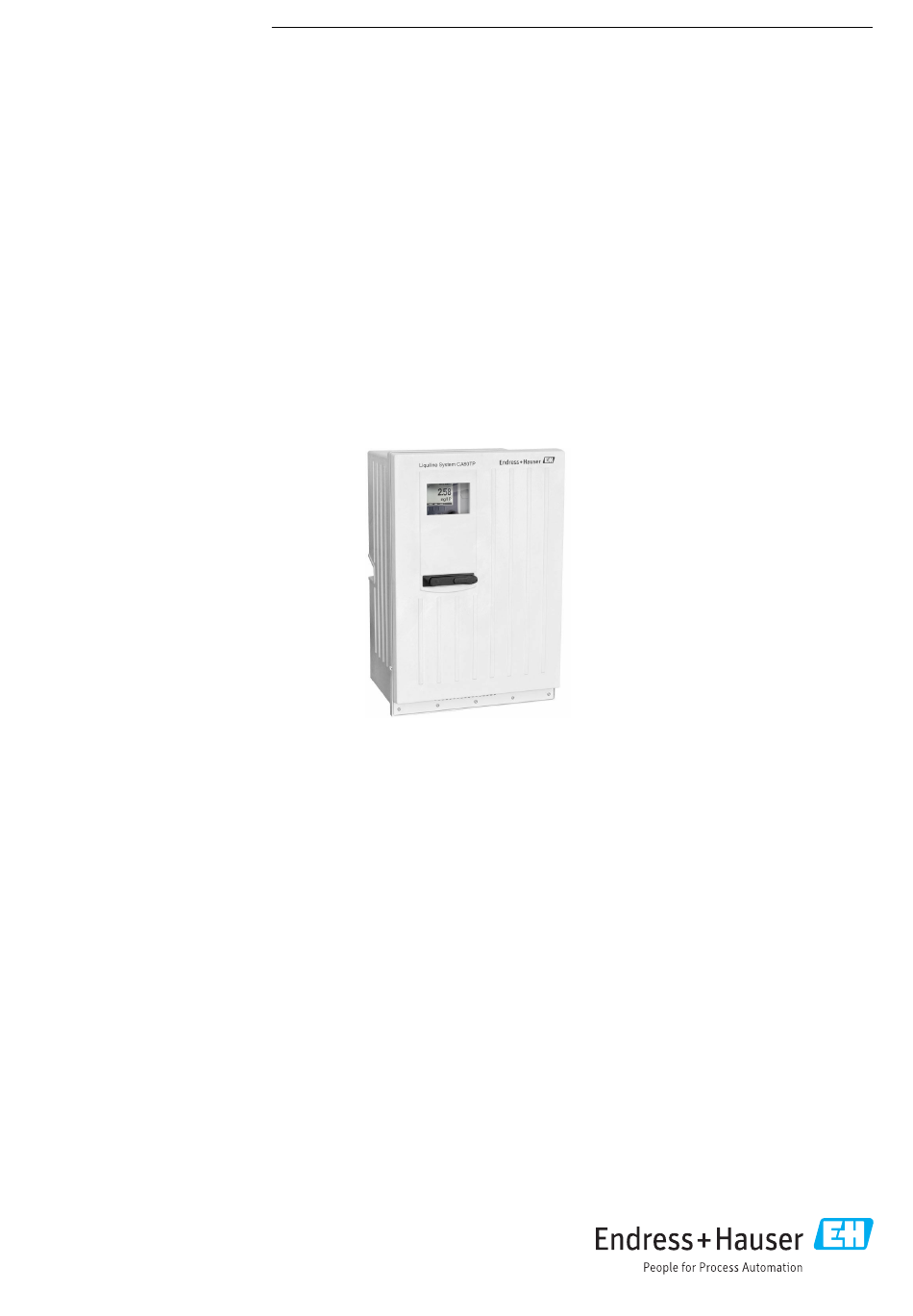

Transmetteur intégré avec technologie Memosens numérique
Domaine d'application
Le Liquiline System CA80TP est un analyseur par voie humide
pour la détermination quasi continue de la concentration de
phosphore total dans les milieux liquides.
L' a nalyseur est destiné à une utilisation dans les applications
suivantes :
• Surveillance des eaux à l' e ntrée des stations d' é puration
• Surveillance des eaux usées industrielles
• Surveillance du traitement des eaux usées industrielles
Products
Information technique
Liquiline System CA80TP
Analyseur pour le phosphore total
Solutions
Principaux avantages
• Transformation simple en station de mesure grâce au
raccordement de 4 capteurs Memosens maximum
• Unité de dosage de haute précision
• Bus de terrain numériques (p. ex. PROFINET, PROFIBUS DP,
Modbus TCP, Modbus RS485 et Ethernet IP) et serveur web
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Liquiline System CA80TP

Sommaire des Matières pour Endress+Hauser Liquiline System CA80TP

  • Page 1 Transmetteur intégré avec technologie Memosens numérique Domaine d'application Principaux avantages Le Liquiline System CA80TP est un analyseur par voie humide • Transformation simple en station de mesure grâce au pour la détermination quasi continue de la concentration de raccordement de 4 capteurs Memosens maximum phosphore total dans les milieux liquides.

  • Page 2: Principe De Fonctionnement Et Construction Du Système

    Liquiline System CA80TP Principe de fonctionnement et construction du système Principe de mesure Après la préparation de l' é chantillon, une partie du perméat est pompée dans la chambre de colorimétrique mélange/réaction. Avec un réactif de digestion, l' é chantillon est digéré à une température plus élevée.

  • Page 3: Table Des Matières

    Ensemble de mesure L' e nsemble de mesure complet comprend : • Analyseur Liquiline System CA80TP avec la configuration commandée • réactifs et solution standard (à commander séparément) • Crépine d' a spiration ou, en option, crépine en Y avec raccord process...
  • Page 4 Liquiline System CA80TP Solution personnalisée Avant d' ê tre analysé, l' é chantillon doit être préparé par l' u tilisateur afin qu' i l soit et homogène (échantillon représentatif). L' é chantillon peut être transporté vers un collecteur externe. Le dispositif de préparation des échantillons spécifique à...

  • Page 5: Architecture De L'appareil

    Liquiline System CA80TP Architecture de l'appareil Schéma de fonction optional optional optional optional optional optional – – – – optional optional A0021099  4 Schéma de principe CA80 Sortie courant 1:1 Modbus/Ethernet (en option) Sorties courant Interface service Relais alarme Alimentation, capteurs avec câble surmoulé...

  • Page 6: Communication Et Traitement Des Données

    Liquiline System CA80TP Codage des slots et des ports Slot BASE2-E Ports A0040671  7 Slots et ports à l' a ffichage Valeur mesurée de l' a nalyseur (spécifique aux paramètres) A0044869 A0044868  6 Codage des slots et des ...

  • Page 7: Sécurité De Fonctionnement

    Liquiline System CA80TP Sécurité de fonctionnement Fiabilité grâce à la Memosens MEMO SENS technologie Memosens Avec Memosens, votre point de mesure est plus sûr et plus fiable : • Transmission de signal numérique, sans contact, d' o ù une isolation galvanique optimale •...
  • Page 8 Liquiline System CA80TP A0024359  8 Registre des données : représentation graphique sur l' a fficheur Fonctions mathématiques (valeurs de process virtuelles) Outre les valeurs de process "réelles" délivrées par des capteurs physiques raccordés ou des entrées analogiques, les fonctions mathématiques peuvent calculer jusqu' à 6 valeurs de process "virtuelles".
  • Page 9 Endress+Hauser propose comme accessoires des cartes SD approuvées par l' i ndustrie. Ces cartes mémoire garantissent une sécurité et une intégrité maximales des données. Il est également possible d' u tiliser d' a utres cartes SD. Toutefois, Endress+Hauser décline toute responsabilité quant à la sécurité des données de ces cartes.
  • Page 10 Liquiline System CA80TP Il appartient à l' o pérateur lui-même de mettre en place les mesures de sécurité informatiques qui protègent en complément l' a ppareil et la transmission de ses données conformément à son propre standard de sécurité. Entrée Grandeurs mesurées...

  • Page 11: Sorties Courant, Actives

    Liquiline System CA80TP Modbus RS485 Codage du signal EIA/TIA-485 Vitesse de transmission des données 2400, 4800, 9600, 19200, 38400, 57600 et 115200 bauds Séparation galvanique Terminaison de bus Commutateur à coulisse interne avec témoin LED Serveur web et Modbus TCP Codage du signal IEEE 802.3 (Ethernet)

  • Page 12: Spécification Électrique

    Liquiline System CA80TP Caractéristique du signal Linéaire Spécification électrique Tension de sortie max. 24 V Tension d'essai 500 V Type de câble Spécification de câble Recommandation : câble blindé Spécification de câble Max. 2,5 mm (14 AWG) Sorties relais Spécification électrique Types de relais •...

  • Page 13: Données Spécifiques Au Protocole

    Liquiline System CA80TP Données spécifiques au protocole PROFIBUS DP ID fabricant Type d' a ppareil 155E Version Profile 3.02 Fichiers de la base de données de l' a ppareil www.endress.com/profibus (fichiers GSD) Device Integration Manager DIM Variables de sortie 16 blocs AI, 8 blocs DI Variables d' e ntrée...
  • Page 14 Liquiline System CA80TP EtherNet/IP Protocole EtherNet/IP Certification ODVA Profil d' a ppareil Appareil générique (Product type: 0x2B) ID fabricant 0x049E Identifiant de l' a ppareil 0x109F Polarité Auto-MIDI-X Connexions Explicit message 6 Multicast 3 consumers Minimum RPI 100 ms (par défaut)

  • Page 15: Alimentation Électrique

    Liquiline System CA80TP PROFINET Protocole "Application layer protocol for decentral device periphery and distributed automation", PNIO version 2.34 Type de communication 100 MBit/s Classe de conformité Classe de conformité B Classe Netload Classe Netload II Débit en bauds 100 Mbps automatique avec détection full-duplex Durées de cycle...

  • Page 16: Consommation Électrique

    Un maximum de deux modules "DIO" est autorisé. ‣ En cas de doute, consulter Endress+Hauser. Entrées de câble et diamètres de câble possibles La valeur de puissance indiquée sur la plaque signalétique se réfère à la consommation électrique lors de la mise en service à 5 ˚C (41 °F) après un temps de fonctionnement d' u ne minute.
  • Page 17 Liquiline System CA80TP Aperçu de tous les modules optionnels Nom des modules • 2 x sorties • 2 relais • 4 relais • 2 entrées capteur • 2 entrées analogiques • Réf. 71125375 • Réf. 71125376 numériques numériques 0/4 à 20mA •...
  • Page 18 Liquiline System CA80TP Nom des modules • 2 x sorties • 4 x sorties • 2 x entrées • Ethernet (serveur analogiques analogiques analogiques web ou Modbus 0/4 à 20mA 0/4 à 20mA 0/4 à 20mA TCP) • Réf. 71135632 •...
  • Page 19 Liquiline System CA80TP Raccordement des capteurs Capteurs avec protocole Memosens (en option) Types de capteur Câble de capteur Capteurs Capteurs numériques sans Avec connexion • Capteurs de pH alimentation interne enfichable et • Capteurs de redox supplémentaire transmission de • Capteurs combinés signal inductive •...

  • Page 20: Intervalle D'étalonnage

    Liquiline System CA80TP Quantité de réactif requise • Env. 630 μl par réactif et par mesure • Pour un intervalle de mesure de 30 min, env. 1 000 ml (33,81 fl.oz) par réactif et mois RB, RK • Env. 370 μl par réactif et par mesure •...

  • Page 21: Environnement

    Liquiline System CA80TP Espacement requis pour le montage de l' a nalyseur ≥330(12.99) ≤116 ° A0036774 A0036775  10 Distance de montage requise. Unité de mesure  11 Angle d' o uverture maximale mm (in). Espacement requis pour le montage de la version à fixation murale Ø...

  • Page 22: Température De L'échantillon

    Liquiline System CA80TP Compatibilité Emissivité et immunité aux interférences selon EN 61326-1:2013, classe A pour les domaines industriels électromagnétique Selon EN/IEC 61010-1:2010, classe de protection I Sécurité électrique Basse tension : catégorie de surtension II Pour les installations jusqu' à 2000 m (6500 ft) au-dessus du niveau de la mer Degré...
  • Page 23 Liquiline System CA80TP 417 (16.42) 530 (20.87) A0030419  14 Liquiline System CA80 version ouverte, dimensions en mm (in) 654 (25.74) A0028821  15 Liquiline System CA80 avec socle, dimensions en mm (in) Endress+Hauser...

  • Page 24: Matériaux

    Liquiline System CA80TP Ø 7 (0.28) 96 (3.78) 118 (4.65) A0030527  16 Crépine en Y (en option), dimensions en mm (inch) Poids Version commandée Poids avec groupe froid Poids sans groupe froid Version armoire 42 kg (92.6 lbs) 39,5 kg (87.1 lbs) Version ouverte 34 kg (74.96 lbs)

  • Page 25: Liquiline System Ca80Pt

    Liquiline System CA80TP Raccord process Arrivée de l' é chantillon : Traversée pour tuyaux rigides avec diam. ext. 3,2 mm Eau de dilution : Traversée pour tuyaux rigides avec diam. ext. 3,2 mm Sortie : Traversée pour tuyaux rigides avec diam. ext. 6 mm 4 x perçages pour M32 pour entrée et sortie d' é...

  • Page 26: Configuration À Distance

    Liquiline System CA80TP Configuration à distance Via PROFIBUS DP Master class 1 (PLC, DCS) Master class 2 (FieldCare, PDM) PROFIBUS DP (RS485) FXA291 Ethernet A0039617  19 PROFIBUS DP Résistance de terminaison Via Modbus RS485 Modbus Master / Gateway Modbus RS485...

  • Page 27: Certificats Et Agréments

    Liquiline System CA80TP Via Ethernet : serveur web/Modbus TCP/PROFINET/EtherNet/IP Ethernet client FieldCare/ Webbrowser Ethernet FXA291 A0039616  21 Modbus TCP ou EtherNet/IP ou PROFINET Packs de langues La langue sélectionnée dans la structure de commande est la langue de programmation préréglée en usine.

  • Page 28: Informations À Fournir À La Commande

    Liquiline System CA80TP Informations à fournir à la commande Page produit www.fr.endress.com/ca80tp Sur la page produit, vous trouverez le bouton Configurer. Configurateur de produit Cliquez sur ce bouton.  Le configurateur s' o uvre dans une nouvelle fenêtre. Sélectionnez toutes les options nécessaires à la configuration de l' a ppareil en fonction de vos besoins.
  • Page 29 Liquiline System CA80TP Kit de maintenance CAV880 Commande selon la structure du produit Kit de maintenance CAV880 pour CA80 pour 1 an Standard • Tuyau de vanne de déchets (PharMed) • Tube de graisse en silicone de viscosité moyenne (2 g) •...
  • Page 30 Liquiline System CA80TP Memosens CPS71E • Capteur de pH pour applications de process chimiques • Avec piège à ions pour une référence résistant à la contamination • Numérique avec technologie Memosens 2.0 • Configurateur de produit sur la page produit : www.endress.com/cps71e...
  • Page 31 Liquiline System CA80TP Memosens CPS72E • Capteur de redox pour les applications de process chimiques • Numérique avec technologie Memosens 2.0 • Configurateur de produit sur la page produit : www.endress.com/cps72e Information technique TI01576C Memosens CPS92E • Capteur de redox pour une utilisation dans des milieux fortement chargés •...

  • Page 32: Fonctionnalités Supplémentaires

    Liquiline System CA80TP Capteurs de dioxyde de chlore et de chlore Memosens CCS50D • Capteur ampérométrique à membrane pour le dioxyde de chlore • Avec technologie Memosens • Configurateur de produit sur la page produit : www.endress.com/ccs50d Information technique TI01353C Memosens CCS51D •...
  • Page 33 Liquiline System CA80TP Communication ; logiciel 51516983 Commubox FXA291 (hardware) 71127100 Carte SD avec firmware Liquiline, 1 Go, Industrial Flash Drive 71135636 Code d' a ctivation pour Modbus RS485 71219871 Code d' a ctivation pour EtherNet/IP 71135635 Code d' a ctivation pour Profibus DP pour module 485...
  • Page 34 Liquiline System CA80TP Câble de données Memosens CYK11 • Câble prolongateur pour capteurs numériques avec protocole Memosens • Configurateur de produit sur la page produit : www.fr.endress.com/cyk11 Information technique TI00118C Câble de mesure CYK81 • Câble non préconfectionné pour prolongation des câbles de capteur (par ex. Memosens) •...
  • Page 36 *71528980* 71528980 www.addresses.endress.com...
