Instructions condensées
Liquiline System CA80TN

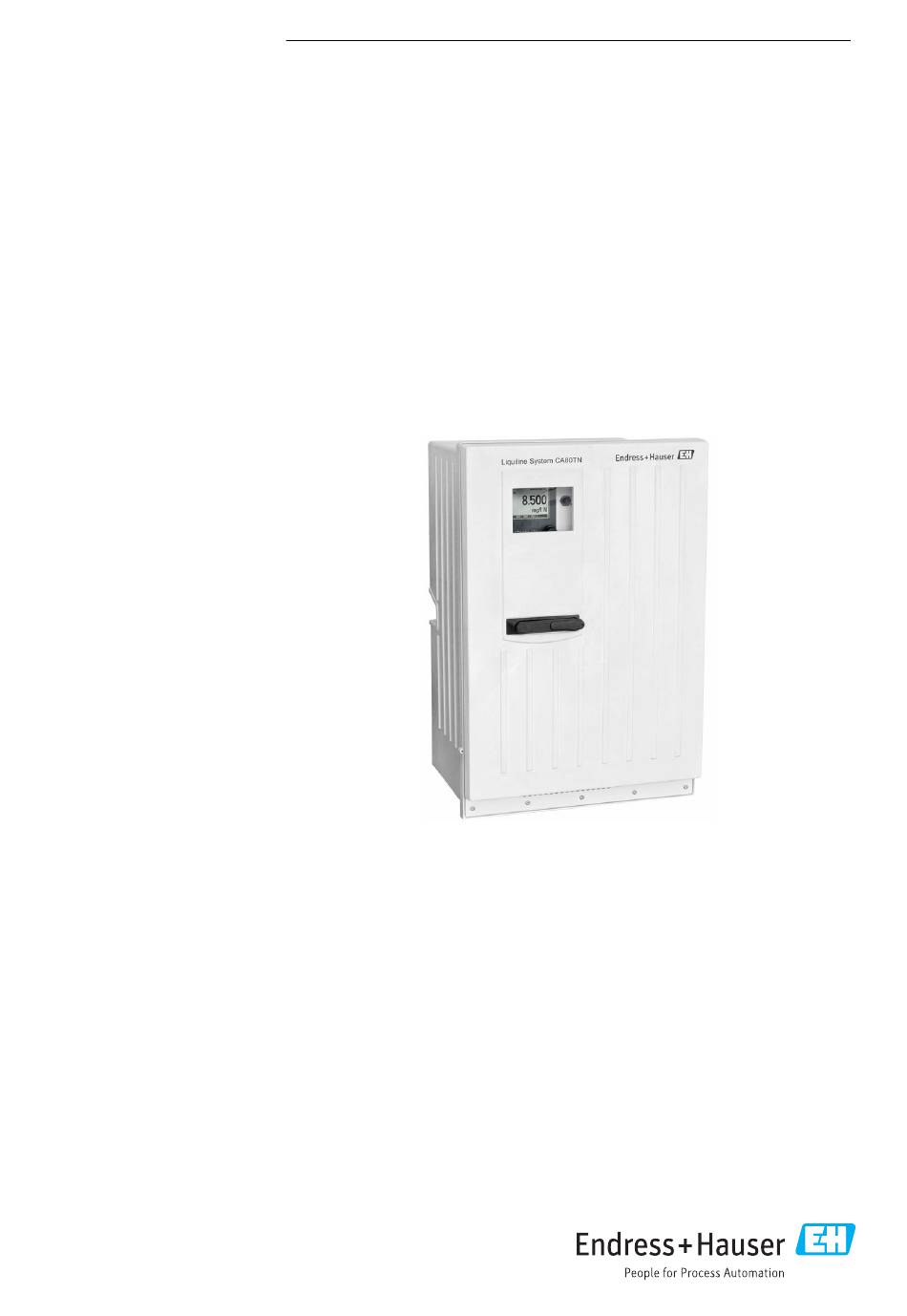

Analyseur colorimétrique pour l' a zote total
Ce manuel est un manuel d' I nstructions condensées, il ne
remplace pas le manuel de mise en service correspondant.
Vous trouverez des informations détaillées sur l' a ppareil dans
le manuel de mise en service et les documentations associées,
disponibles via :
• www.endress.com/device-viewer
• Smartphone / tablette : Endress+Hauser Operations App
Solutions
Services
Publicité
Table des Matières
Manuels Connexes pour Endress+Hauser Liquiline System CA80TN
Sommaire des Matières pour Endress+Hauser Liquiline System CA80TN
- Page 1 Vous trouverez des informations détaillées sur l' a ppareil dans le manuel de mise en service et les documentations associées, disponibles via : • www.endress.com/device-viewer • Smartphone / tablette : Endress+Hauser Operations App...
- Page 2 Liquiline System CA80TN Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Page 3: Table Des Matières
Liquiline System CA80TN Sommaire Sommaire Informations relatives au document ..........4 Mises en garde . -
Page 4: Informations Relatives Au Document
Informations relatives au document Liquiline System CA80TN Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences) -
Page 5: Documentation
En complément de ce manuel d' I nstructions condensées, les instructions suivantes peuvent être trouvées sur les pages produit de notre site Internet : • Manuel de mise en service Liquiline System CA80TN • Description de l' a ppareil • Mise en service •... -
Page 6: Consignes De Sécurité De Base
Utilisation conforme Le Liquiline System CA80TN est un analyseur par voie humide pour la détermination quasi continue de la concentration d' a zote total dans les milieux liquides. L' a nalyseur est destiné à une utilisation dans les applications suivantes : •... -
Page 7: Sécurité Du Produit
Liquiline System CA80TN Consignes de sécurité de base Assurez-vous que les câbles électriques et les raccords de tuyau ne sont pas endommagés. N' u tilisez pas de produits endommagés, et protégez-les contre une mise en service involontaire. Marquez les produits endommagés comme défectueux. -
Page 8: Réception Des Marchandises Et Identification Du Produit
Réception des marchandises et identification du produit Liquiline System CA80TN Réception des marchandises et identification du produit Réception des marchandises Vérifiez que l' e mballage est intact. Signalez tout dommage constaté sur l' e mballage au fournisseur. Conservez l' e mballage endommagé jusqu' à la résolution du problème. -
Page 9: Adresse Du Fabricant
Liquiline System CA80TN Réception des marchandises et identification du produit 3.2.2 Identification du produit Interprétation de la référence de commande La référence de commande et le numéro de série de l' a ppareil se trouvent : • sur la plaque signalétique •... -
Page 10: Montage
Montage Liquiline System CA80TN Montage ATTENTION Un transport incorrect peut occasionner des blessures et endommager l'appareil ‣ Toujours utiliser un chariot élévateur à plate-forme ou à fourche pour transporter l' a nalyseur. Deux personnes sont nécessaires pour l' i nstallation. - Page 11 Liquiline System CA80TN Montage 417 (16.42) 530 (20.87) A0030419 2 Liquiline System CA80 version ouverte, dimensions en mm (in) Endress+Hauser...
- Page 12 Montage Liquiline System CA80TN 654 (25.74) A0028821 3 Liquiline System CA80 avec socle, dimensions en mm (in) Endress+Hauser...
-
Page 13: Emplacement De Montage
Liquiline System CA80TN Montage Ø 7 (0.28) 96 (3.78) 118 (4.65) A0030527 4 Crépine en Y (en option), dimensions en mm (inch) 4.1.2 Emplacement de montage Lors de l' i nstallation de l' a ppareil, tenir compte des points suivants : ‣... -
Page 14: Espacement Requis Lors Du Montage
Montage Liquiline System CA80TN 4.1.3 Espacement requis lors du montage Espacement requis pour l' i nstallation de l' a nalyseur ≥330(12.99) ≤116 ° A0036774 A0036775 5 Espacement minimum requis pour le montage. 6 Angle d' o uverture maximale Unité... -
Page 15: Montage De L'analyseur
Liquiline System CA80TN Montage Montage de l'analyseur 4.2.1 Montage de l'analyseur sur un mur ATTENTION Une installation incorrecte peut occasionner des blessures et endommager l'appareil ‣ En cas de montage mural, vérifiez que l' a nalyseur est entièrement attaché au support mural en haut et en bas et fixez-le à... -
Page 16: Montage De La Version Avec Armoire Au Sol
Montage Liquiline System CA80TN Fixer le support et l' u nité de support mural en place à l' a ide de la vis fournie (2). 4.2.2 Montage de la version avec armoire au sol ATTENTION Une installation incorrecte peut occasionner des blessures et endommager l'appareil ‣... -
Page 17: Montage De La Crépine En Y (En Option)
Liquiline System CA80TN Montage Vissez le socle au sol. Soulevez l' a nalyseur (2 personnes sont nécessaires) et posez-le sur le socle. Utilisez les poignées en creux. Vissez le socle à l' a nalyseur à l' a ide des 6 vis fournies. -
Page 18: Contrôle Du Montage
Raccordement électrique Liquiline System CA80TN Appliquer la colle de façon régulière (couche adhésive fermée) sur les surfaces (d' a bord le manchon, puis le tube). Joindre ensemble les parties immédiatement (les visser ensemble si possible). Éliminer tout excès de colle. -
Page 19: Raccordement De L'analyseur
Liquiline System CA80TN Raccordement électrique Raccordement de l'analyseur AVIS L'appareil n'a pas d'interrupteur secteur ‣ Vous devez installer l' a ppareil à proximité d' u ne prise de courant protégée par fusible et facilement accessible (distance < 3 m (10 ft)) pour qu' i l puisse être mis hors tension. - Page 20 Raccordement électrique Liquiline System CA80TN 6 x T25 Dévisser les 6 vis sur la plaque porteuse à l' a ide d' u n tournevis Torx (T25). Rabattre la plaque porteuse vers l' a vant . 6 x Ph2 Dévisser les 6 vis du couvercle du compartiment de l' é lectronique à l' a ide d' u n tournevis cruciforme et rabattre le couvercle vers l' a vant.
-
Page 21: Garantir L'indice De Protection
Liquiline System CA80TN Raccordement électrique Faire passer les câbles à travers les presse-étoupe se trouvant en bas de l' a ppareil. Pour toutes les versions Poser les câble à l' a rrière de l' a ppareil afin qu' i ls soient bien protégés. Utiliser des serre- câbles. -
Page 22: Contrôle Du Raccordement
Options de configuration Liquiline System CA80TN Contrôle du raccordement AVERTISSEMENT Erreur de raccordement La sécurité des personnes et du point de mesure est menacée ! Le fabricant décline toute responsabilité pour les erreurs résultant du non-respect de ces instructions. ‣... -
Page 23: Mise En Service
Liquiline System CA80TN Mise en service Mise en service Avant que la tension d'alimentation ne soit appliquée En raison de la conception de l' a ppareil, des courants de démarrage élevés se produisent lorsque l' a ppareil est mis en service à basse température. La valeur de puissance indiquée sur la plaque signalétique se rapporte à... -
Page 24: Schéma De Raccordement Des Tuyaux
Mise en service Liquiline System CA80TN 7.1.2 Schéma de raccordement des tuyaux Les diagrammes ci-dessous reflètent l' é tat au moment de la publication de cette documentation. Le schéma de raccordement des tuyaux qui s' a pplique à la version d' a ppareil est présent à... -
Page 25: Raccordement Du Tuyau D'arrivée De L'échantillon
Liquiline System CA80TN Mise en service Sortie Solution de nettoyage Échantillon de référence Fonctionnellement non nécessaire ; uniquement si requis par la loi (Chine) 7.1.3 Raccordement du tuyau d'arrivée de l'échantillon La turbidité peut affecter la performance de mesure de l' a nalyseur. Cet effet peut être contré... -
Page 26: Mise Sous Tension De L'appareil De Mesure
Mise en service Liquiline System CA80TN AVERTISSEMENT Erreur de raccordement La sécurité des personnes et du point de mesure est menacée. Le fabricant décline toute responsabilité pour les erreurs résultant du non-respect de ces instructions. ‣ Ne mettre l' a ppareil en service que s' i l est possible de répondre par oui à toutes les questions suivantes. -
Page 27: Réglage De La Langue De Programmation
Liquiline System CA80TN Mise en service En cas d' o ubli du mot de passe, il est possible de le réinitialiser ici à l' a ide du code PUK fourni : Réinitialiser le mot de passe avec PUK. Verrouiller l'accès à la configuration ‣... -
Page 28: Démarrage De La Mise En Service
Mise en service Liquiline System CA80TN Si l' o n souhaite déjà configurer les paramètres additionnels d' e ntrée et de sortie dans la Config. analys. basique: ‣ Configurer les entrées courant, relais, contacts de seuil et diagnostics appareil avec les sous-menus suivants. - Page 32 *71525213* 71525213 www.addresses.endress.com...
