Installation/Montage
3.3 Consignes d'installation

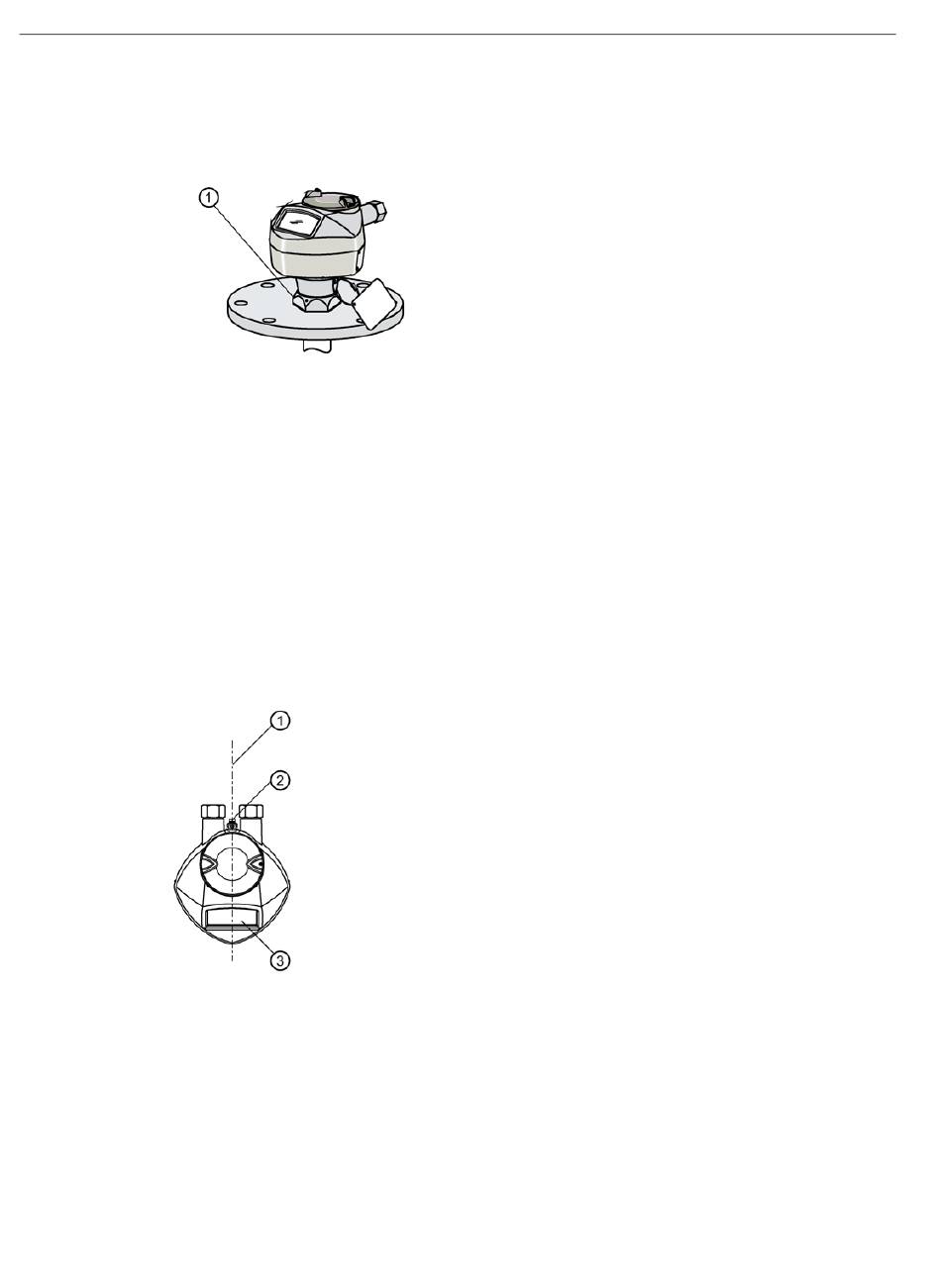

3. Pour tourner le boîtier, desserrer les trois vis de pression utilisées pour fixer la bague de
blocage
4. Lorsque le boîtier est orienté correctement, serrer les vis de pression.
①
Le serrage de la bague de blocage empêche la rotation du boîtier sur le raccord fileté.
1)
3.3.4
Installation dans une cuve présentant des obstacles
3.3.4.1
Point de référence polarisation
Pour optimiser le rendement sur une cuve présentant des obstacles ou un tube
tranquillisateur avec ouvertures, orienter la partie frontale ou postérieure de l'appareil vers
les obstacles. Pour plus de détails sur ce sujet, se référer à la partie « Mounting on a stillpipe
or bypass pipe [Montage sur un tube tranquillisateur ou by-pass] » dans la version intégrale
des instructions de service.
①
②
③
18
avec une clé Allen 2 mm.
1)
Bague de blocage
sur le raccord fileté ; serrée via trois vis de pression Allen 2 mm
1)
Axe de polarisation
Point de référence polarisation
Affichage
Notice de service, 05/2019, A5E46957579-AD
SITRANS LR200
