ASSEMBLAGGIO ED INSTALLAZIONE
I

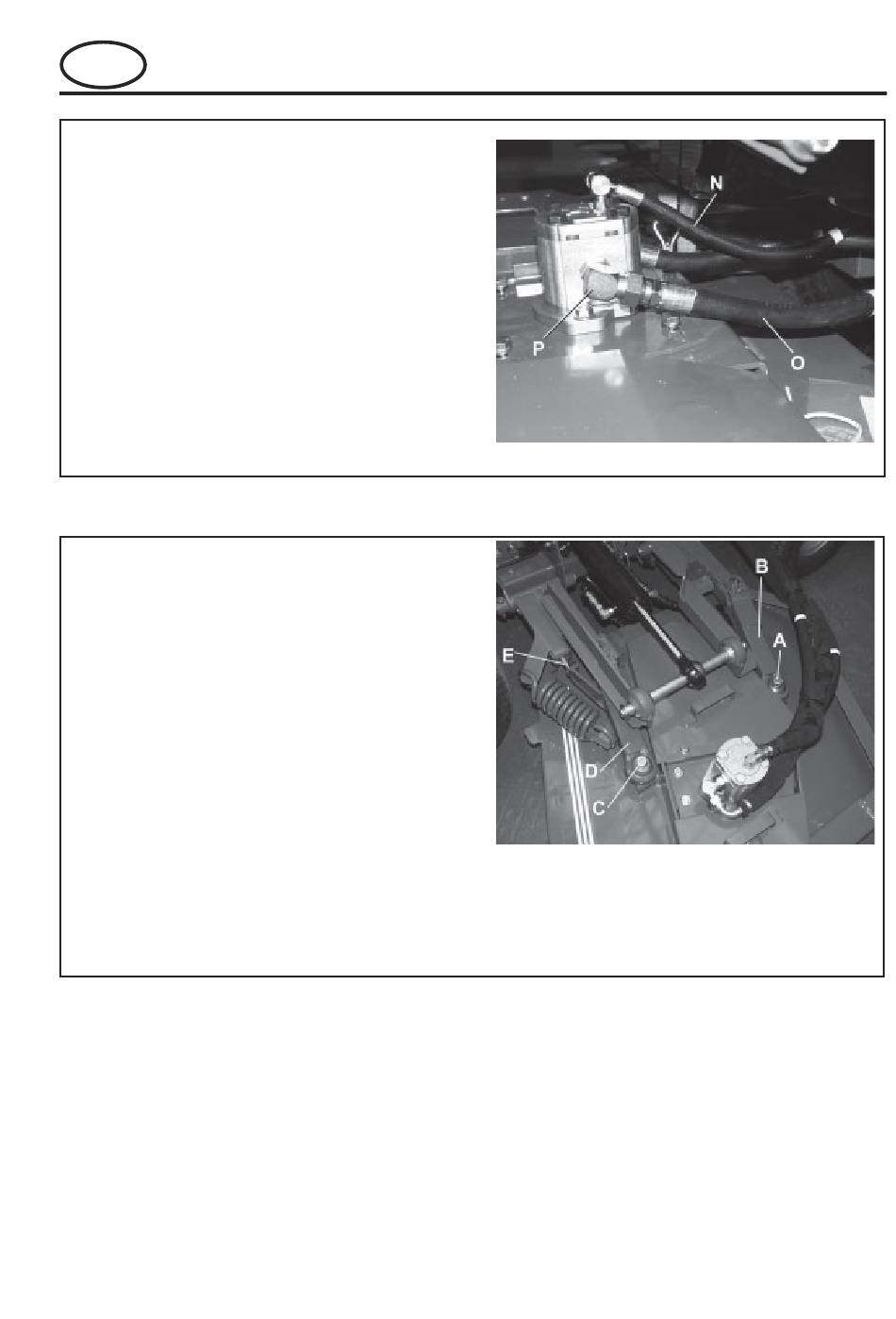

7. Installare un'estremità dell'altro tubo O dal
diametro interno di 1,6 cm sulla porta sul
telaio del trattore etichettata con "RITORNO"
(sulla destra osservando il trattore dal lato
anteriore) e l'altra estremità alla porta del
motore del piatto di taglio P.
8. Collegare l'estremità del raccordo a 90
tubo più piccolo N, dal diametro interno di 1
cm, alla porta di drenaggio M del motore del
piatto di taglio.
9. Accertarsi che i tubi non strofinino sul trattore
quando il piatto è sollevato ed abbassato.
MONTAGGIO DEI PIATTI LATERALI SUL
TRATTORE
1. Avviare il trattore ed utilizzare la leva di solleva-
mento per sollevare i bracci di sollevamento.
2. Inserire il bullone A nel giunto a sfera sul
braccio B, allineare il piatto di taglio e una volta
in posizione inserire il bullone nel dado di
montaggio e serrare a 228 Nm.
3. Inserire il bullone C nel giunto a sfera sul
braccio D, allineare il piatto di taglio e una volta
in posizione inserire il bullone nel dado di
montaggio sul piatto (Potrebbe essere necessa-
rio regolare il bullone di tensione della molla E
per allineare il giunto a sfera col piatto di taglio).
Serrare il bullone a 228 Nm.
o
del
RANSOMES Frontline 951 Plus
ISTRUZIONI PER L'OPERATORE
I-13
