MONTAGE EN INSTELLING
NL

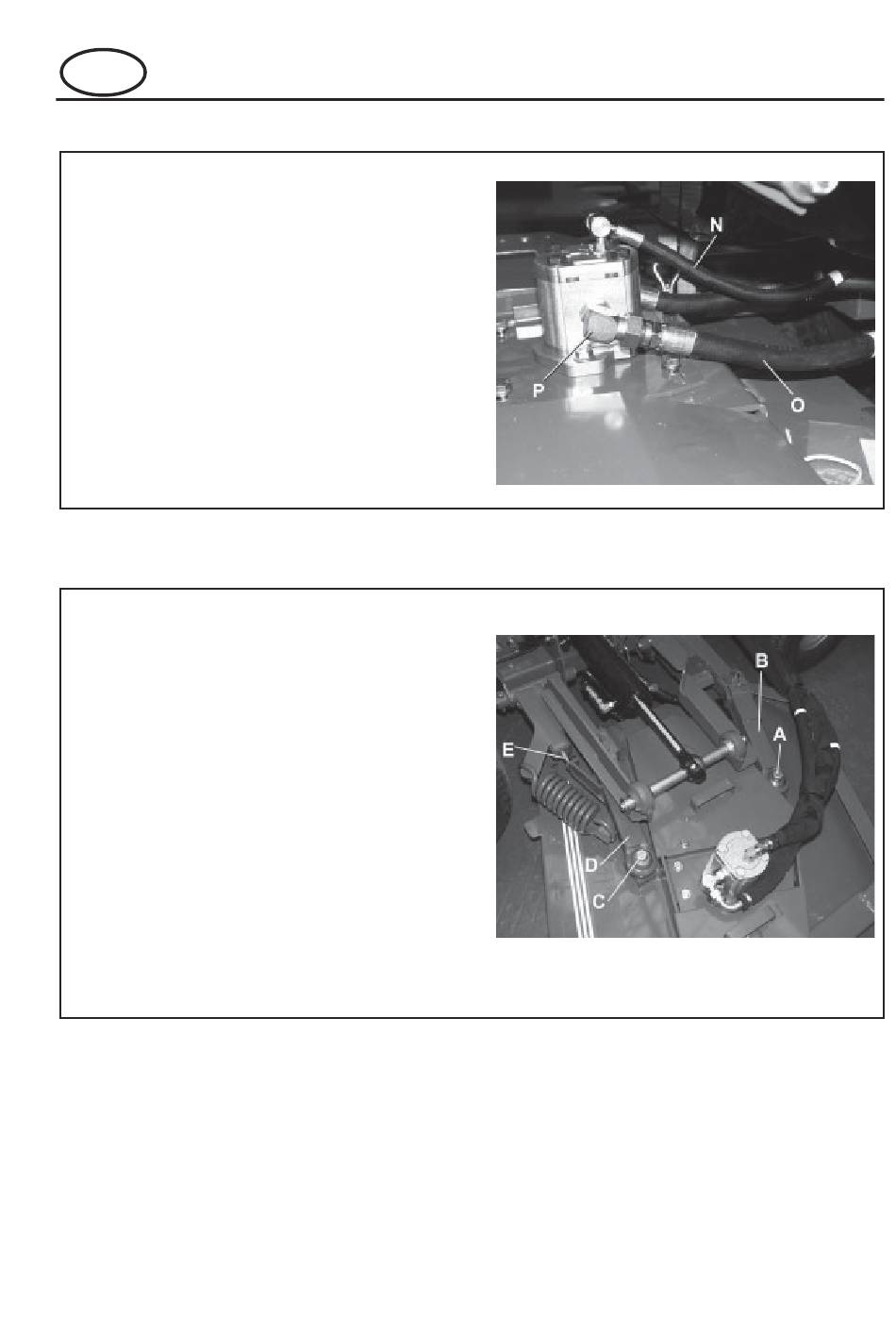

7. Bevestig één uiteinde van de andere slang O
met een binnendiameter van 5/8" aan de
poort "RETURN" op het tractorframe
(rechterzijde als men voor de tractor staat) en
het andere uiteinde aan de maaidek
motorpoort P.
8. Sluit de het uiteinde met de 90
kleinere slang N met een binnendiameter van
3/8" aan op de uitlaatpoort M van de
maaidekmotor.
9. Zorg ervoor dat de slangen niet tegen de
tractor schuren als het dek omhoog en
omlaag wordt gezet.
MONTAGE VAN VLEUGELDEKKEN AAN TRACTOR
1. Start de tractor en gebruik de
gereedschapslift om de vleugelarmen te laten
zakken.
2. Steek bout A in het kogelgewricht op arm B,
richt het maaidek uit en steek de bout, als dit
op zijn plaats staat, in de bevestigingsschroef
op het dek en draai aan tot een moment van
227 Nm (168 ft-lb).
3. Steek bout C in het kogelgewricht op arm D,
richt het maaidek uit en steek, als dit op zijn
plaats staat, de bout in de bevestigingsmoer
op het dek. (Het kan noodzakelijk zijn om de
veerspanningsbout E bij te stellen om het
kogelgewricht op één lijn met het maaidek te
zetten.) Draai de bout aan tot een moment
van 227 Nm (168 ft-lb).
o fitting van de
RANSOMES Frontline 951 Plus
GEBRUIKERS INSTRUKTIE
NL-13
