4.C. Utilisation de la commande manuelle d'urgence
En fonction des caractéristiques de la porte, il existe, au besoin deux modes d'actionnement manuel:

4.C.1. Actionnement par manivelle

Après avoir vérifié que la porte ne pouvait pas se mettre en route, suivez les étapes ci-dessous:
• Retirez la manivelle de son support et introduisez-la dans le logement prévu à cet effet, en la faisant tourner
jusqu'en haut (1). Lorsque vous effectuez cette opération, la phase de contrôle est interrompue et
l'actionnement électrique de la porte est désactivé.
FR
• Actionnez le levier de frein de l'axe de manière à le libérer et faciliter l'ouverture de la porte.
• Ouvrez la porte manuellement en tournant la manivelle (2). Le frein de l'axe doit rester libre pendant toute la
manoeuvre.
ATTENTION: réenclenchez le frein de l'axe avant de relâcher la manivelle. Dans le cas contraire, la porte
se refermera brusquement.
• Une fois la manoeuvre manuelle terminée, ôtez la manivelle et remettez-la à sa place d'origine. Cela permet
également de remettre en route le système électrique du moteur.
4.C.2. Actionnement par chaîne (option)
Après avoir vérifié que la porte ne pouvait pas se mettre en route, suivez les étapes ci-dessous:
• Tirez sur la poignée rouge pour activer le système de déverrouillage.
Lorsque vous effectuez cette opération, l'actionnement électrique de
la porte est désactivé.
• Tirez sur la chaîne pour ouvrir ou fermer la porte manuellement.
• Tirez sur la poignée verte pour désactiver le système de déverrouillage.
Cette opération remet en service le système électrique du moteur.
ATTENTION: ne jamais déverrouiller la porte sans avoir préalablement
débranché l'alimentation électrique.
50
Ce manual d'utilisation doit être remis au client et doit être conservé dans un endroit sûr pendant toute la période d'utilisation.

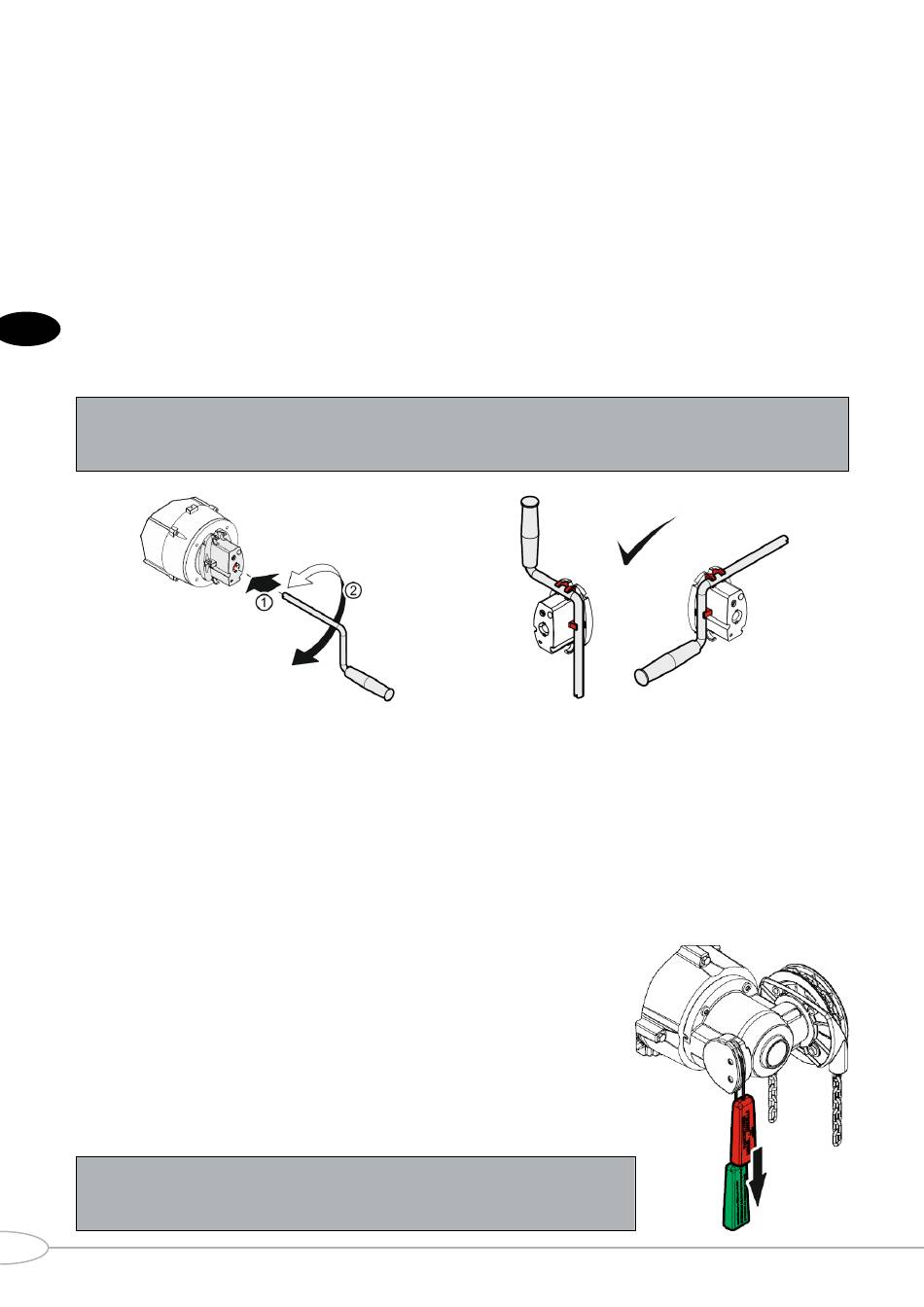

Illustration 15.- Schéma détaillé du système de déverrouillage à manivelle
Illustration 16.- Schéma détaillé du système de déverrouillage à chaîne
