TRAFIMATIC Plus portillon intégré
Additif Notice de pose
1. Montage de la boîte de dérivation
Document NOVOFERM - Reproduction et communication interdites sans autorisation

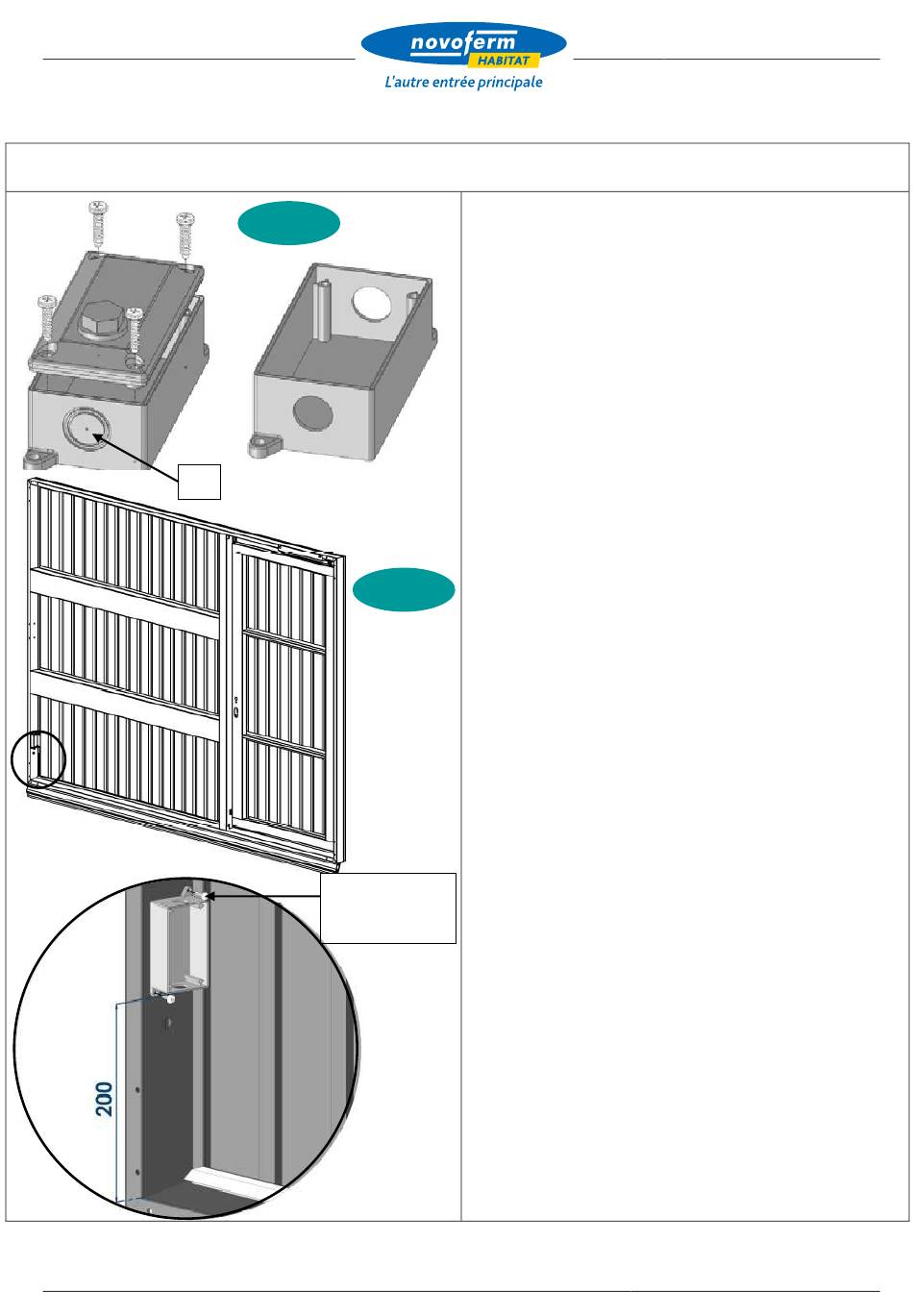

Fig. 1
1
2x vis
autoforeuse
M4.2x19
Lʼétape 7.2 (page 19) de la notice de pose doit être
réalisée.
(La barre palpeuse doit donc être montée sur le
tablier).
1.1. OUVRIR la boîte de dérivation (fig. 1).
1.2. ENLEVER lʼopercule repéré (1) à lʼaide dʼun
tournevis et dʼun marteau (fig. 1).
Fig. 2
1.3. FIXER la boîte de dérivation au tablier à lʼaide de
2 vis autoforeuses M4.2x19 fournies dans le sachet
accessoires (fig. 2).
FT 751 103 A
18/03/2013
Page 4 / 11
