TRAFIMATIC Plus portillon intégré
Additif Notice de pose
2. Câblage de la boîte de dérivation
Fig. 3
2
Fig. 4
5
Document NOVOFERM - Reproduction et communication interdites sans autorisation
3
4
6
4
7
18/03/2013

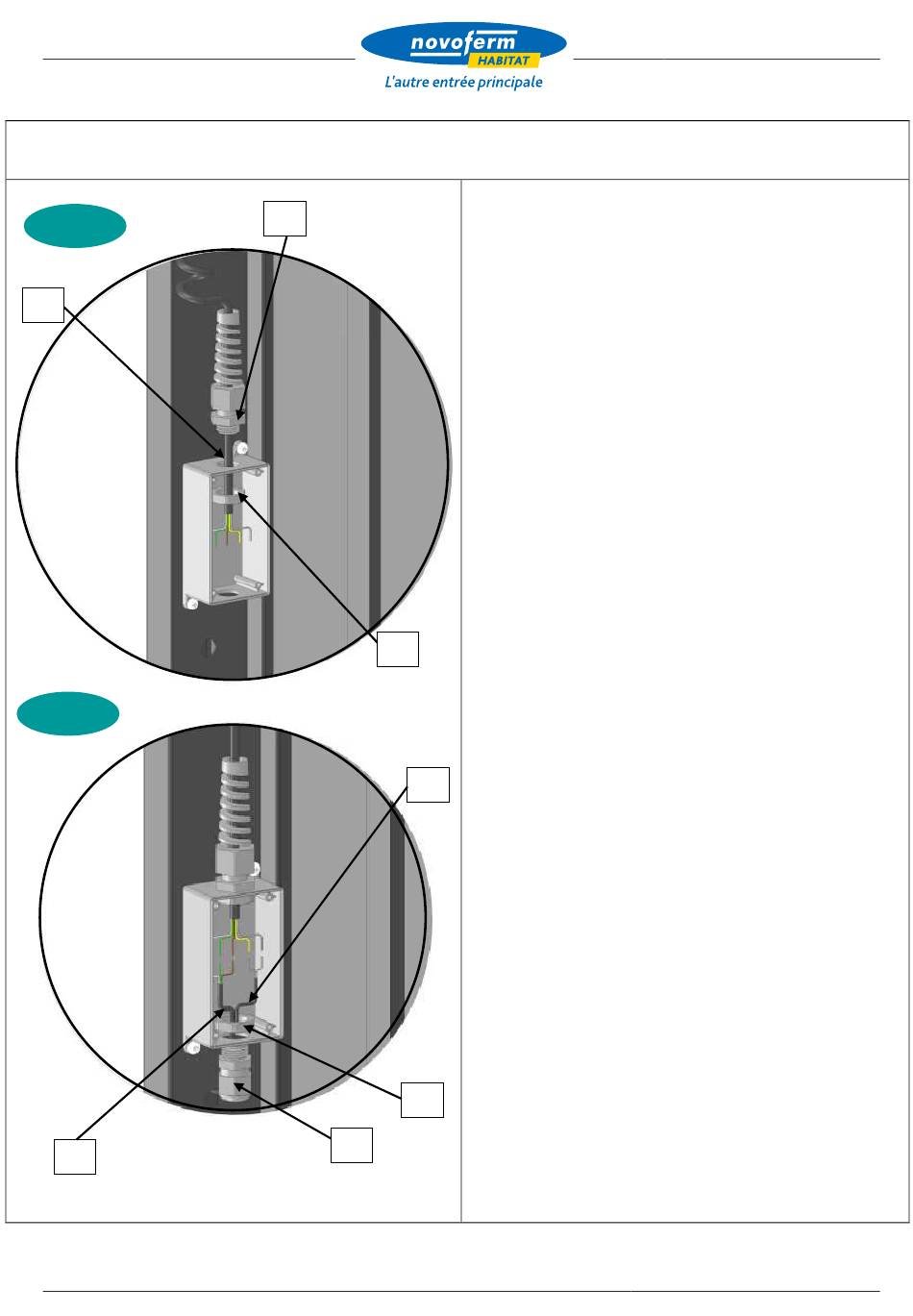

2.1. PASSER le cordon spiral (2) dans le presse-
étoupe N° 1 (3) puis le FIXER à la boîte de dérivati on à
lʼaide de lʼécrou presse-étoupe (4) (fig.3).
2.2. PASSER le câble de la barre palpeuse (5) et le
câble de la sécurité portillon (6) dans le presse-étoupe
dʼentrée (7) de la boîte de dérivation (fig. 4). FIXER le
presse-étoupe (7) à la boîte de dérivation à lʼaide de
lʼécrou (4) (fig. 4).
FT 751 103 A
Page 5 / 11
