TRAFIMATIC Plus portillon intégré
Additif Notice de pose
26
30
Fig. 12
31
Document NOVOFERM - Reproduction et communication interdites sans autorisation
Fig. 11
27
28

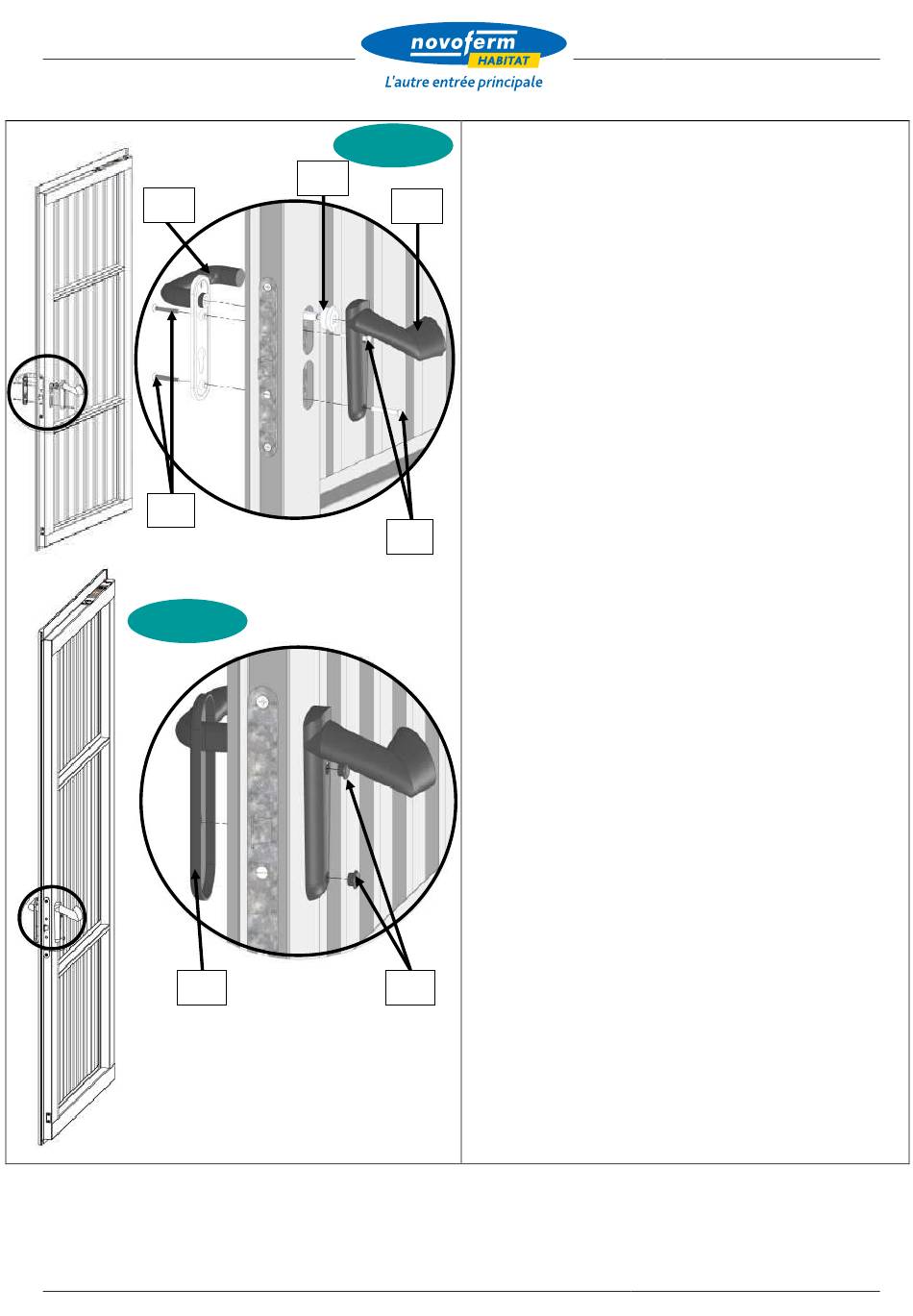

5.3. PASSER les vis (29) dans la poignée (28).
METTRE en place le roulement (27) dans la poignée
(28) (fig. 11).
5.4. PASSER les vis (30) dans la béquille extérieure
(26) (fig.11).
5.5. ASSEMBLER la poignée (29) avec la béquille
extérieure (26) grâce aux vis (30) et (29) (fig. 11).
29
5.6. METTRE en place le cache plaque de béquille
(31) et les capuchons (32) de barre anti-panique (fig.
12).
32
FT 751 103 A
18/03/2013
Page 10 / 11
