Toro Power Clear Manuel De L'utilisateur page 14

2. Accrochez le raccord en Z à un trou plus haut ou
plus bas sur la biellette de réglage de manière à
obtenir un écart de 2 à 3 mm (1/16 à 1/18") entre la
barre de commande et le guidon (Figure 21).
Remarque: Accrochez le raccord en Z plus haut
pour réduire l'écartement de la barre de commande et
du guidon, ou plus bas pour augmenter l'écartement.
3. Accrochez le ressort et la biellette de réglage, puis
faites glisser la protection du ressort sur la biellette.
4. Contrôlez le réglage (voir Contrôle du câble de
commande).
Remarque: La courroie d'entraînement s'use
et se détend avec le temps. Si la courroie glisse
(grincements continus) quand elle est soumise à une
lourde charge, décrochez le ressort de la biellette de
réglage et placez l'extrémité supérieure du ressort
dans le trou le plus éloigné du point de pivot dans la
barre de commande (Figure 23). Accrochez ensuite
le ressort à la biellette de réglage et ajustez le câble
de commande.

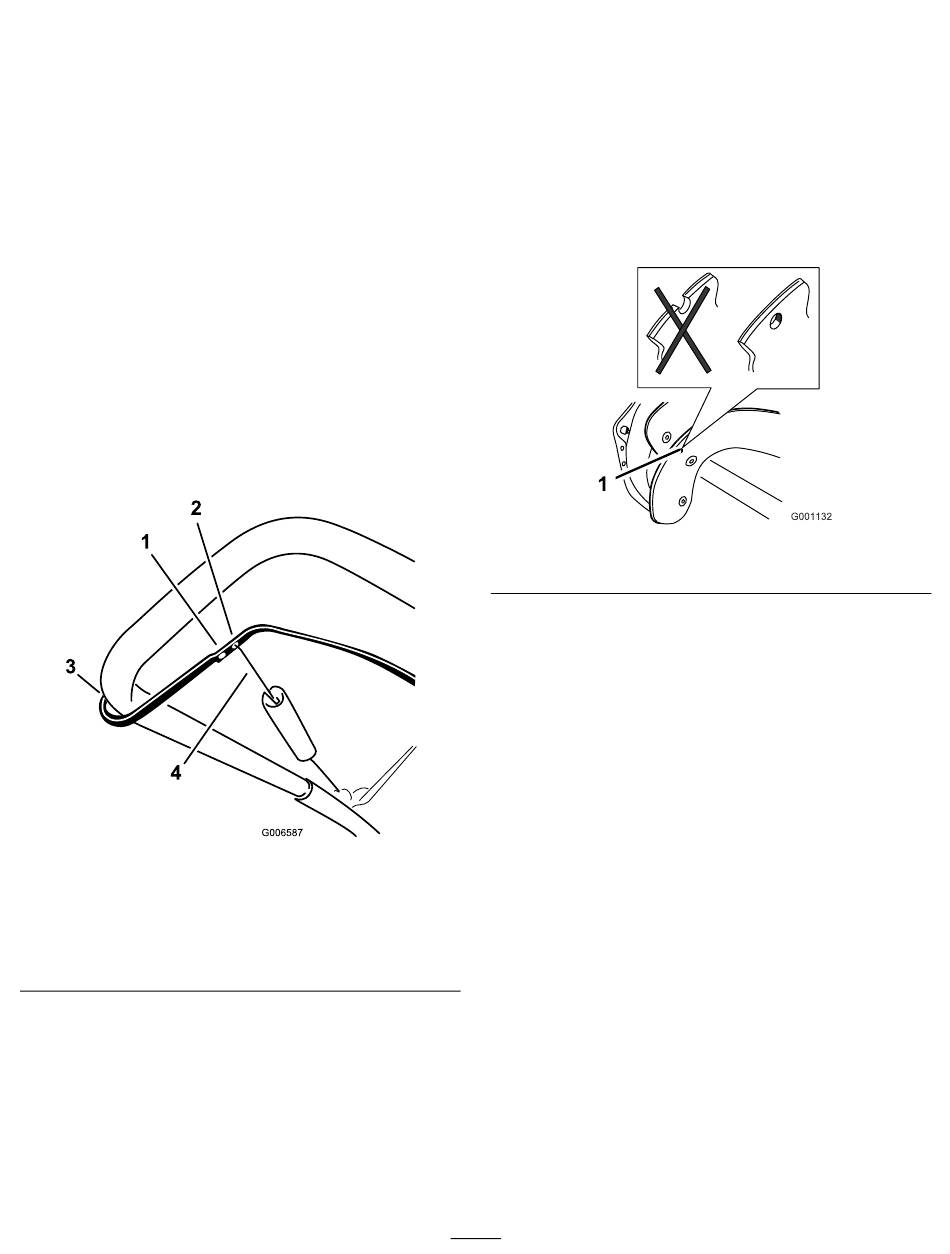

1. Décrochez l'extrémité
supérieure du ressort de
ce trou
2. Accrochez l'extrémité
supérieure du ressort
dans ce trou
Remarque: La courroie peut glisser (grincer) par
temps humide ; lancez alors le rotor et laissez-le
tourner à vide pendant 30 secondes pour sécher le
système d'entraînement.
Figure 23
3. Point de pivot
4. Extrémité supérieure du
ressort
Contrôle des pales du rotor
Périodicité des entretiens: Une fois par an—Vérifiez
l'état des pales du rotor et faites-les
remplacer par un réparateur agréé,
ainsi que la lame racleuse le cas
échéant.
Avant chaque utilisation, vérifiez l'usure des pales du
rotor. Quand le bord d'une pale est usé jusqu'au trou de
l'indicateur d'usure, faites remplacer les pales et la lame
racleuse par un réparateur agréé (Figure 24).
1. Trou de l'indicateur d'usure
Entretien de la bougie
Périodicité des entretiens: Une fois par an—Faites
l'entretien de la bougie et remplacez-la
au besoin.
Utilisez une bougie NGK BPMR4A ou une bougie
équivalente.
1. Arrêtez le moteur et attendez l'arrêt de toutes les
pièces mobiles.
2. Faites pivoter l'éjecteur vers l'avant.
3. Enlevez les 3 grandes et la petite vis pour pouvoir
déposer l'éjecteur, la poignée de l'éjecteur et le joint
de l'éjecteur (Figure 25).
14
Figure 24
