MONTAGE
Montez la lame à l'intérieur du protège-lame inférieur et
sur la broche; les dents de la lame se dirigeant vers le bas
à l'avant de la scie, comme l'illustre la figure 12.
Remettez le flasque extérieur de la lame. Le méplat
double en «D» des flasques de la lame s'aligne avec les
méplats de la broche.
Appuyez sur le bouton de blocage de la broche et remettez
le boulon de la lame.
Note : Le boulon de la lame comporte un filet à gauche.
Tournez le boulon de la lame dans le sens antihoraire
pour le serrer.
AVERTISSEMENT :
Si le flasque intérieur de la lame a été retiré,
remettez-le en place avant de monter la lame sur la
broche. Sinon la lame ne sera pas bien serrée, ce
qui risque d'entraîner un accident.
Serrez bien le boulon de la lame.
Remettez le protège-lame inférieur et le carter du boulon
de la lame.
Remettez la vis B et serrez-la bien.
RÉGLAGES
Note : De nombreuses illustrations figurant dans ce manuel
révèlent seulement une partie de votre scie à onglets
combinés. Ceci a pour but d'indiquer clairement les points
pertinents pour chaque illustration. N'utilisez jamais votre
scie sans que les protecteurs se trouvent bien en place et en
bon état de fonctionnement.
MISE À L'ÉQUERRE DE LA LAME DE LA SCIE
PAR RAPPORT AU GUIDE
Voir figures 13 – 17.
Débranchez votre scie.
AVERTISSEMENT :
Si la scie n'est pas débranchée, vous vous exposez
à une mise en marche accidentelle et à de graves
blessures.
Enlevez les vis qui retiennent le passe-lame. Enlevez le
passe-lame.
Abaissez le bras de la scie au maximum et insérez la
goupille de verrouillage pour bloquer le bras de la scie en
position de transport.
Desserrez d'environ 1/2 tour la poignée de verrouillage de
la coupe d'onglet.
Appuyez sur la plaque de verrouillage d'onglet et tournez
la table d'onglet jusqu'à ce que l'aiguille du bras de
commande se trouve à la butée positive du repère 0°.
AVERTISSEMENT :
Assurez-vous que le bouton de blocage de la broche
ne se trouve pas enclenché lors du rebranchement
de la scie. N'appuyez jamais sur le bouton de
blocage de la broche lorsque la lame en rotation.
Votre scie à onglets combinés a été réglée à l'usine pour
qu'elle exécute des sciages très précis. Cependant, certains
composants ont pu être désalignés lors de l'expédition.
Aussi, après un certain temps, un réglage peut être nécessaire
à cause de l'usure. À la suite du déballage de la scie, vérifiez
les réglages suivants avant de l'utiliser. Faites tout réglage
devenu nécessaire et vérifiez régulièrement l'alignement
des pièces pour vous assurer que votre scie coupe avec
précision.
AVERTISSEMENT :
Votre scie ne doit jamais être branchée lorsque
vous installez des pièces, faites un réglage, installez
ou retirez des lames, lors de son nettoyage et
même quand elle n'est pas utilisée. En débranchant
votre scie, vous éviterez des démarrages
accidentels qui peuvent causer des blessures
graves.
Relâchez la plaque de verrouillage d'onglet et serrez bien
la poignée de verrouillage de la coupe d'onglet.
Retirer le guide coulissant. Pour ce faire, desserrer la vis
d'arrêt et le bouton du guide.
Posez une équerre de menuisier à plat sur la table
d'onglet. Placez l'une des branches de l'équerre contre le
guide. Glissez l'autre contre la partie plate de la lame de
la scie.
Note : Assurez-vous que l'équerre entre en contact avec
la partie plate de la lame et non pas avec les dents de la
lame.
VIS À
TÊTE CREUSE
GUIDE
D'ONGLET
15
VIS À
TÊTE CREUSE
1 2
1 2
1
1
5
5
0

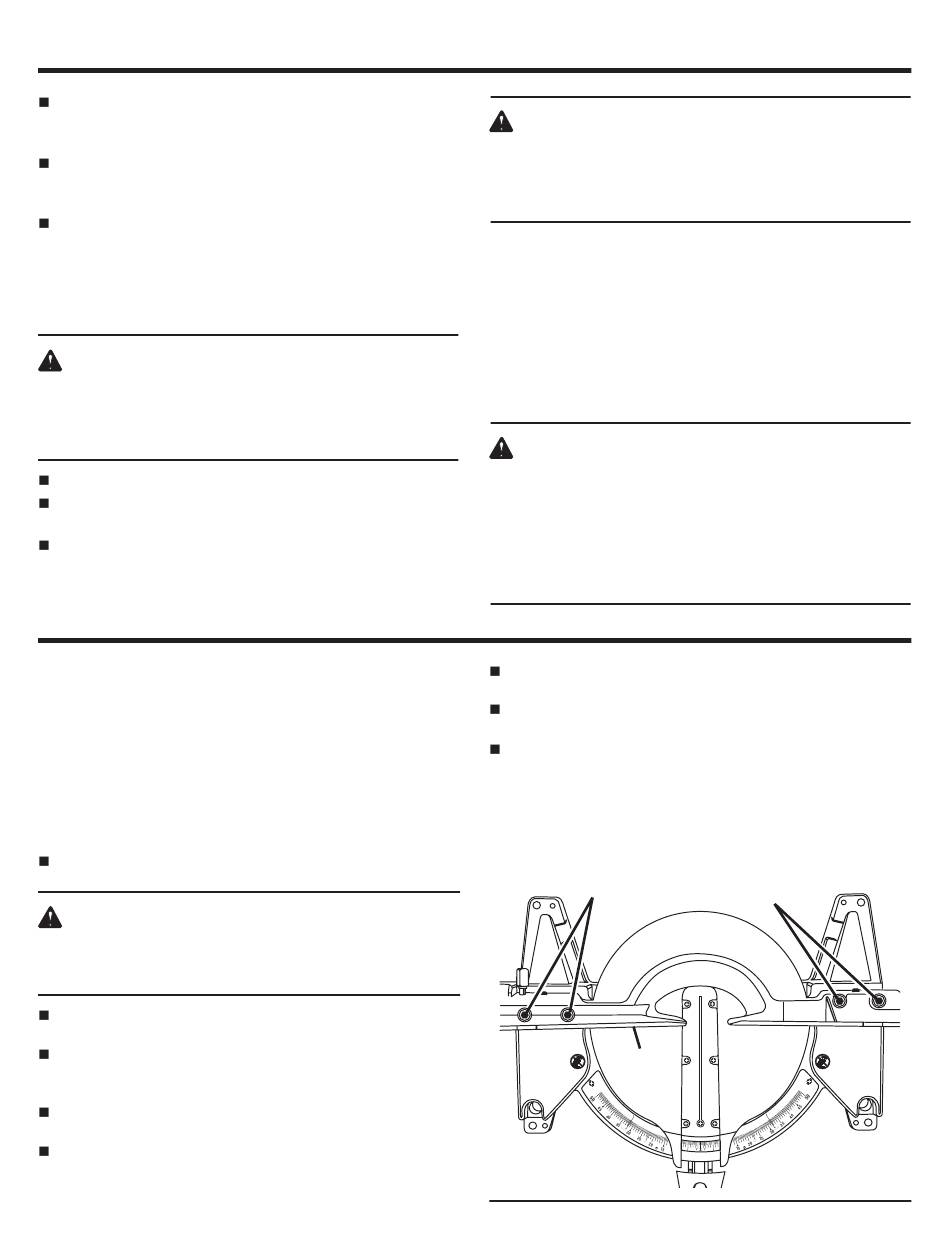

Fig. 13
