RÉGLAGES
MISE À L'ÉQUERRE DE LA TABLE D'ONGLET
PAR RAPPORT AU GUIDE
Voir figures 18 – 20.
Débranchez votre scie.
AVERTISSEMENT :
Si la scie n'est pas débranchée, vous vous exposez
à une mise en marche accidentelle et à de graves
blessures.
Abaissez le bras de la scie complètement vers le bas et
insérez la goupille de verrouillage pour que le bras de la
scrie se trouve bloqué en position de transport.
Desserrez d'environ 1/2 tour la poignée de verrouillage de
la coupe d'onglet.
Appuyez sur la plaque de verrouillage d'onglet et tournez
la table d'onglet jusqu'à ce que l'aiguille sur le bras de
commande se trouve sur le repère 0°.
Libérez la plaque de verrouillage d'onglet et serrez bien la
poignée de verrouillage de la coupe d'onglet.
Desserrez le bouton de verrouillage de la coupe en biseau
et réglez le bras de la scie sur le repère 0° de la coupe en
biseau (lame perpendiculaire à la table d'onglet). Serrez le
bouton de verrouillage de la coupe en biseau.
Placez une équerre à combinaisons contre la table d'onglet
et contre la partie plate de la lame de la scie.
Note : Assurez-vous que l'équerre entre bien en contact
avec la partie plate de la lame et non pas avec les dents
de la lame.
Tournez la lame à la main et vérifiz l'alignement de la lame
par rapport à la table à divers endroits.
Le bord de l'équerre et la lame de la scie doivent être
parallèles comme l'illustre la figure 18.
Si la partie supérieure ou la partie inférieure de la lame
forme un angle par rapport à l'éguerre comme l'illustrent le
figures 19 et 20, des réglages sont nécessaires.
Desserrez le contre-écrou qui retient la vis de réglage de
la butée positive. Desserrez également le bouton de
verrouillage de la coupe en biseau.
Réglez la vis de réglage de la butée positive afin d'aligner
la lame avec l'équerre. Voir figure 21.
Resserrez le bouton de verrouillage de la coupe en
biseau. Ensuite, resserrez le contre-écrou qui retient la vis
de réglage de la butée positive. Vérifiez à nouveau
l'alignement de la lame par rapport à la table.
Note : La technique présentée ci-dessus peut être utilisée
pour vérifier l'équerre de la lame par rapport à la table
d'onglet à 0° et à 45°.
Votre scie comporte indicateurs d'échelle. Une fois les
réglages de la perpendicularité terminés, il peut être
nécessaire de desserrer les vis des indicateurs et de remettre
ces derniers sur le repère zéro. Voir figure 17.
BOUTON DE
VERROUILLAGE
DE LA COUPE
EN BISEAU
GUIDE
D'ONGLET
ÉQUERRE
DE MENUISIER
D'ÉQUERRE AVEC LA TABLE D'ONGLET
VUE DE LA LAME, PAS D'ÉQUERRE AVEC LA TABLE D'ONGLET,
DES RÉGLAGES SONT NÉCESSAIRES
VUE DE LA LAME, PAS D'ÉQUERRE AVEC LA TABLE D'ONGLET,
DES RÉGLAGES SONT NÉCESSAIRES
17
VERROUILLAGE
PLAQUE DE
TABLE
VERROUILLAGE
D'ONGLET
D'ONGLET
VUE DE LA LAME,
ÉQUERRE
DE MENUISIER
TABLE
D'ONGLET
LAME
POIGNÉE DE
DE LA COUPE
D'ONGLET

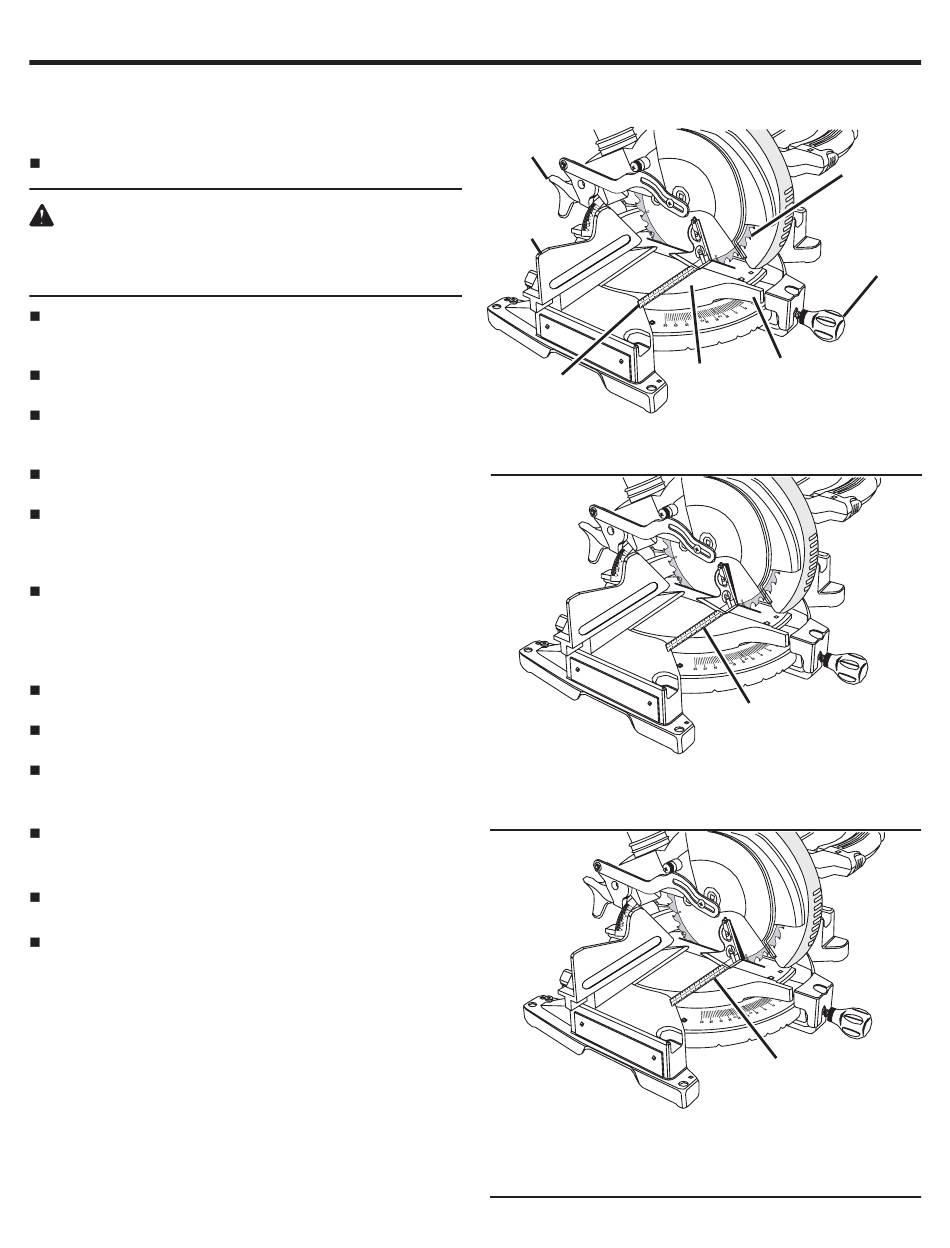

Fig. 18
Fig. 19
Fig. 20
