Cette scie à onglets été conçue et fabriquée conformément aux strictes normes de fiabilité, simplicité d'emploi et sécurité
d'utilisation. Correctement entretenue, elle vous donnera des années de fonctionnement robuste et sans problème.
AVERTISSEMENT :
Pour réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre le manuel d'utilisation avant
d'utiliser ce produit.
Merci d'avoir acheté un produit RIDGID.
CONSERVER CE MANUEL POUR FUTURE RÉFÉRENCE

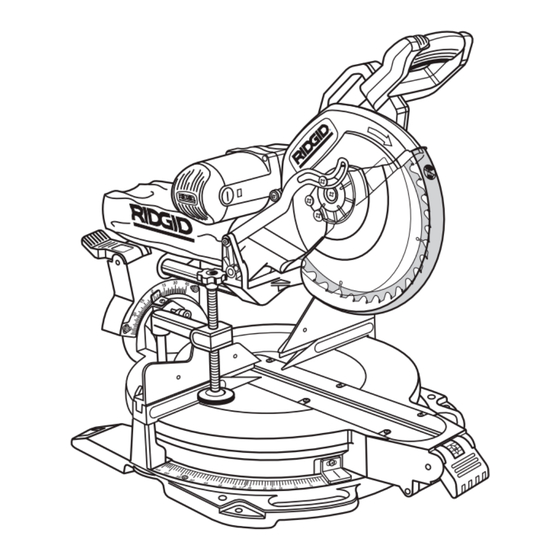

MANUEL D'UTILISATION
DE 12 po. (305 mm) SCIE À ONGLETS
COMBINÉS COULISSANTE AVEC
LASER EXACTLINE
Double isolation
MS1290LZ
™
Publicité
Manuels Connexes pour RIDGID MS1290LZ
Sommaire des Matières pour RIDGID MS1290LZ
- Page 1 Correctement entretenue, elle vous donnera des années de fonctionnement robuste et sans problème. AVERTISSEMENT : Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser ce produit. Merci d’avoir acheté un produit RIDGID. CONSERVER CE MANUEL POUR FUTURE RÉFÉRENCE...
- Page 2 TABLE DES MATIÈRES Introduction ..................................2 Règles de sécurité générales ............................3-4 Règles de sécurité particulières ............................4-5 Symboles ..................................6-7 Caractéristiques électriques ............................. 8 Glossaire ................................... 9 Caractéristiques .................................10-12 Outils nécessaires ................................. 13 Pièces détachées ................................14 ...
- Page 3 RÈGLES DE SÉCURITÉ GÉNÉRALES munies seulement de verres résistants aux impacts ; ce ne sont PAS des lunettes de sécurité. AVERTISSEMENT : ASSUJETTIR LES PIÈCES. Dans la mesure du possible, Lire attentivement toutes les instructions. Le non utiliser des serre-joint ou un étau, ce qui réduit les risques respect de toutes les instructions ci-dessous peut et laisse les deux mains libres pour contrôler l’outil.
- Page 4 RÈGLES DE SÉCURITÉ GÉNÉRALES LES LAMES CONTINUENT DE TOURNER EN ROUE L’ARRÊTER. Faire remplacer les commutateurs défectueux LIBRE UNE FOIS LA SCIE MISE HORS TENSION. dans un centre de réparations agréé. NE JAMAIS UTILISER CET OUTIL DANS UNE ATMOS- ...
- Page 5 RÈGLES DE SÉCURITÉ PARTICULIÈRES NE JAMAIS essayer de saisir une pièce, une chute ou quoi qu’aucun obstacle ne peut nuire à la sécurité d’utilisation que ce soit se trouvant dans ou à proximité de la trajectoire AVANT d’effectuer quelque coupe que ce soit. de la lame.
- Page 6 SYMBOLES Certains des symboles ci-dessous peuvent être utilisés sur l’outil. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques. SYMBOLE DÉSIGNATION / EXPLICATION Volts Tension Ampères Intensité...
- Page 7 Appeler le service après-vente Ridgid. AVERTISSEMENT : L’utilisation de tout outil motorisé peut causer la projection d’objets en direction du visage et entraîner des lésions oculaires graves. Avant de commencer l’opération de cet outil électrique, toujours porter des lunettes de sécurité...
- Page 8 CARACTÉRISTIQUES ÉLECTRIQUES DOUBLE ISOLATION CORDONS PROLONGATEURS La double isolation est un dispositif de sécurité utilisé sur les Lors de l’utilisation d’un outil électrique à grande distance outils à moteur électriques, éliminant le besoin de cordon d’une prise secteur, veiller à utiliser un cordon prolongateur d’alimentation habituel à...
- Page 9 GLOSSAIRE Main levée Pièce sur laquelle une lame ou un outil de coupe est Exécution d’une coupe sans que la pièce soit soutenue par monté. un gide longitudinal, un guide d’onglet ou autre dispositif. Blocs poussoirs et bâtons poussoirs (pour scies à table) pi/min ou coups/min Dispositifs utilisés pour pousser le matériau contre la lame Nombre de pieds par minute (ou coups par minute).
- Page 10 CARACTÉRISTIQUES FICHE TECHNIQUE Capacité de coupe avec onglet 0°/biseau 0° : Diamètre de lame .......... 305 mm (12 po) Dimensions nominales maximum de planches de bois : Trou d’axe de lame ..........25 mm (1 po) ..51 mm x 305 mm, 102 mm x 102 mm (2 x 12, 4 x 4 po) Vitesse à...
- Page 11 CARACTÉRISTIQUES APPRENDRE À CONNAÎTRE LA SCIE À NOTE : Il est nécessaire de contrôler la profondeur de coupe ONGLETS COMBINÉS lors de la coupe grossière d’une rainure. Voir la figure 1. FREIN ÉLECTRIQUE L’utilisation sûre de ce produit exige une compréhension Le frein électrique arrête rapidement la rotation de la lame des renseignements figurant sur l’outil et contenus dans le une fois que la gâchette est relâchée.
- Page 12 CARACTÉRISTIQUES LEVIER DE VERROUILLAGE D’ONGLET COMMANDE DE GÂCHETTE Voir la figure 4. Ce levier permet de verrouiller solidement la scie sur l’angle de coupe désiré. La scie ne se met en marche que lorsque le verrou de la RAPPORTEUR D’ONGLET commande est enfoncé...
- Page 13 OUTILS NÉCESSAIRES Les outils suivants (non fournis) sont nécessaires pour le réglage et l’installation de la lame : CLIQUET CLÉ MIXTE, 12 mm DOUILLE, 19 mm TOURNEVIS À TÊTE CRUCIFORME ÉQUERRE COMBINÉE ÉQUERRE DE CHARPENTIER Fig. 6...
- Page 14 PIÈCES DÉTACHÉES Les articles suivant sont fournis avec la scie à onglets composés : Sac à sciure Clé à lame Cadre du sac à sciure Guide laser Exactline ™ Guide de sciure Vis creuse à tête plate ...
- Page 15 ASSEMBLAGE DÉBALLAGE AVERTISSEMENT : Ce produit doit être assemblé. Sortir soigneusement la scie du carton en la tenant par la Ne pas brancher avant d’avoir terminé l’assemblage. poignée de transport et la base de la scie, et la poser sur Le non-respect de cet avertissement peut causer un plan de travail horizontal.
- Page 16 ASSEMBLAGE BOUTON DE COMMANDE NOTE : De nombreuses illustrations de ce manuel ne DE PROFONDEUR montrent que des parties de la scie à onglets composés. BRAS DE Cette présentation a été choisie pour montrer clairement LA SCIE GUIDE DE les différents aspects de la scie. Ne jamais utiliser la scie PROFONDEUR sans avoir vérifié...
- Page 17 ASSEMBLAGE INSTALLATION DU SAC À SCIURE Voir la figure 11. Serrer les attaches en métal sur le sac à sciure puis faire glisser l’anneau en métal sur l’extrémité du guide de sciure. Placer l’anneau en métal de sorte qu’il soit entre CADRE DU SAC les deux anneaux moulés sur le guide de sciure.
- Page 18 ASSEMBLAGE AVERTISSEMENT : S’assurer que le bouton de verrouillage de la broche n’est pas engagé avant de brancher la scie dans la prise. Ne jamais engager le bouton de verrouillage PROTECTION de la broche lorsque la lame tourne. DE LAME INFÉRIEURE INSTALLATION/REMPLACEMENT DE LA LAME...
- Page 19 ASSEMBLAGE MONTAGE DU GUIDE LASER EXACTLINE ™ PROTECTION DE LAME Voir la figure 14. INFÉRIEURE Débrancher la scie. Retirer la vis, la rondelle et la rondelle de lame extérieure. COUVERCLE Conserver pour une utilisation ultérieure. DE VIS DE ...
- Page 20 ASSEMBLAGE RETRAIT / REMPLACEMENT DE LA PLAQUE À GORGE À JEU NUL Voir la figure 16. Lors de l’ajustement de la lame, il peut être nécessaire de déplacer la plaque à gorge à l’écart. Une fois l’alignement de la scie confirmé, ramener la plaque à gorge à sa position d’origine.
- Page 21 ASSEMBLAGE RÉGLAGE DU LEVIER DE VERROUILLAGE D’ONGLET Voir les figures 18 et 19. Avant d’ajuster la lame de scie au guide, vérifier et aligner le levier de verrouillage d’onglet. La lame doit être réglée à une position d’onglet « non référencée » autre que 0 , 15 °...
- Page 22 ASSEMBLAGE Tirer le bras de la scie complètement vers le bas et le verrouiller en position de transport. Relever le levier de verrouillage d’onglet. Faire tourner la table à onglet jusqu’à ce que le pointeur sur le rapporteur d’onglet soit positionné sur 0 °...
- Page 23 ASSEMBLAGE RÉGLAGE DU LEVIER DE VERROUILLAGE DE BISEAU LEVIER DE Voir les figures 25 et 26. VERROUILLAGE Avant d’ajuster la lame de scie à la table à onglet, vérifier et DE BISEAU aligner le levier de verrouillage de biseau. La lame doit être réglée à...
- Page 24 ASSEMBLAGE ÉQUERRAGE DE LA LAME PAR RAPPORT À LA TABLE À ONGLETS Voir les figures 28 à 31. LEVIER DE Débrancher la scie. VERROUILLAGE Tirer le bras de la scie complètement vers le bas et le DE BISEAU LAME verrouiller en position de transport.
- Page 25 UTILISATION AVERTISSEMENT : AVERTISSEMENT : Le fait d’être familier avec les outils ne devrait Ne pas mettre la scie en marche sans s’être assuré faire oublier la prudence. Une fraction de seconde de l’absence d’interférence entre la lame et le guide d’inattention suffit pour entraîner des blessures d’onglets.
- Page 26 UTILISATION COUPE À COULISSEMENT AVERTISSEMENT : GLISSER LE BRAS DE LA SCIE Ne jamais couper en tirant la scie vers soi car la VERS L’AVANT PUIS VERS LE BAS lame pourrait grimper sur le haut de la pièce et se déplacer vers l’opérateur.
- Page 27 UTILISATION POUR RÉALISER DES COUPES NON COULISSANTES AVERTISSEMENT : Bien serrer le bouton de verrouillage du coulisse- ment lors de coupes non coulissantes. Si le bouton est mal serré, la tête de la scie peut bouger durant la coupe. P O U R C O U P E S D ’ O N G L E T S / T R A N S - VERSALES Voir les figures 34 et 35.
- Page 28 UTILISATION COUPE EN BISEAU Voir les figures 36 à 38. Une coupe en biseau est réalisée en travers du grain de la pièce, avec la lame en biais. Pour effectuer une coupe en RAPPORTEUR biseau droite, la table à onglets doit être réglée sur 0° et la D’ANGLE lame entre 0°...
- Page 29 UTILISATION COUPE D’ONGLET COMPOSÉ Voir la figure 39. Une coupe d’onglet composé revient à utiliser un angle d’onglet et un angle de biseau simultanément pendant la COUPE coupe. Ce type de coupe est utilisé pour la réalisation de D’ONGLET cadres, de boîtes à pans inclinés et certains travaux de COMPOSÉ...
- Page 30 UTILISATION SUPPORT DE PIÈCES LONGUES Voir les figures 40 et 41. Les pièces longues nécessitent un support additionnel. Les supports doivent être placés sous la pièce, de manière à ce qu’elle ne fléchisse pas. Les supports doivent permettre à la pièce de reposer à plat sur la base de la scie et la table pendant la coupe.
- Page 31 UTILISATION COUPE GROSSIÈRE D’UNE RAINURE GUIDE DE PROFONDEUR Voir les figures 43 et 44. Avec un burin à bois et le guide de profondeur, il est possible d’effectuer une rainure grossière. Les repères sur le guide de profondeur ne doivent être utilisées qu’à titre de référence. Toujours faire un test de coupe sur une retaille.
- Page 32 UTILISATION COUPE D’ONGLETS COMPOSÉS Le tableau des réglages d’angles ci-dessous est conçu pour faciliter les réglages. Les coupes composées étant les plus difficiles à réaliser, des essais doivent être effectués sur des chutes et la coupe définitive ne doit être effectuée qu’après mûre réflexion et planification.
- Page 33 UTILISATION COUPE DE MOULURE COURONNÉE Lors de la coupe d’une moulure couronnée à l’aide de cette méthode, l’angle de biseau doit être réglé à 33,85°. L’angle Cette scie à onglets est idéale pour la coupe de moulures d’onglet doit être réglé à 31,6° à droite ou à gauche, suivant couronnées.
- Page 34 UTILISATION Fixer fermement l’équipement de support au guide Biseau d’onglet. Angle Type de coupe Réglage Faire une coupe d’onglet à gauche à 45° et une coupe d’onglet à droite à 45° à travers l’ensemble d’équipement Coin intérieur, côté gauche de support.
- Page 35 UTILISATION COUPE DE PIÈCES VOILÉES Voir les figures 48 et 49. Lors de la coupe de pièce voilée, toujours s’assurer qu’elle est positionnée sur la table à onglet avec le côté convexe contre le guide comme illustré à la figure 48. Si une pièce voilée est placée dans le mauvais sens, comme le montre la figure 49, elle pincera la lame vers la fin de la coupe.
- Page 36 ENTRETIEN REMPLACEMENT DES BALAIS Voir la figure 50. COUVERCLE ASSEMBLAGE DE BALAI DU BALAI Le moteur de la scie est équipé de balais accessibles de ASSEMBLAGE l’extérieur, dont l’usure doit être vérifiée périodiquement. DU BALAI Pour remplacer les balais : ...
- Page 37 ENTRETIEN REMPLACEMENT DES PILES Voir la figure 52. Débrancher la scie. AVERTISSEMENT : Le fait de ne pas débrancher la scie pourrait causer un démarrage accidentel, entraînant des blessures graves. Retirer le guide laser de la scie. Poser le guide laser sur une surface plate, les deux vis à...
- Page 38 ACCESSOIRES Ces accessoires sont en vente chez The Home Depot. AC9940 ....Chariot utilitaire pour scie à onglets AVERTISSEMENT : Les outils et accessoires actuellement disponibles pour cet outil sont listés ci-dessus. Ne pas utiliser d’outils ou accessoires non recommandés par le fabriquant pour cet outil. L’utilisation de pièces et accessoires non recommandés peut entraîner des blessures graves.
- Page 39 être adressées à One World Technologies, une centre de service autre qu’un centre de réparation Inc., aux soins de : Service technique des outils motorisés agréé d’outils motorisés à main et d’établi RIDGID ® à main et d’établi RIDGID , au 1-866-539-1710 (appel ®...
- Page 40 SERVICE APRÈS-VENTE Pour acheter des pièces ou pour un dépannage, contacter le centre de réparation RIDGID agréé le plus proche. Veiller à fournir tous les renseignements pertinents lors d’un appel téléphonique ou d’une visite. Pour obtenir l’adresse du centre de réparation agréé le plus proche, téléphoner au 1-866-539-1710 ou visiter notre site web à...
