Réglages
aVeRTIsseMeNT :
Avant d'effectuer tout réglage, assurez-vous que
la outil est débranchée et que le commutateur est
en position arrêt ( O ). Le non-respect de cette
règle peut occasionner de graves blessures.
Pour éviter des réglages et ajustements inutiles, vérifier
soigneusement tous les alignements avec une équerre et
effectuer des coupes d'essai sur des chutes de bois avant de
travailler sur des pièces utilisables. N'effectuer aucun réglage
avant d'avoir vérifié les alignements avec une équerre et ef-
fectué des coupes d'essai afin de vérifier que des réglages
sont nécessaires.

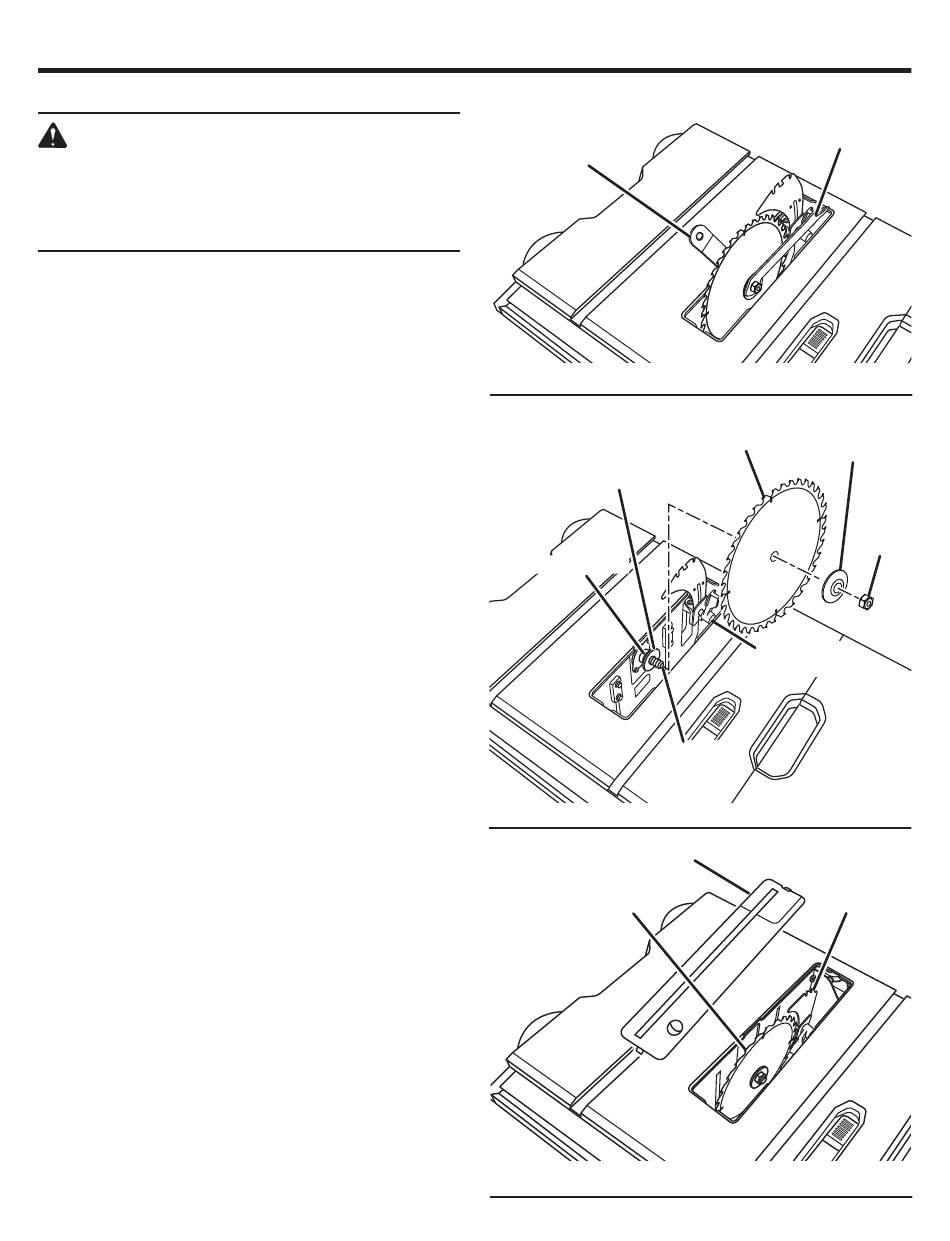

ReMPlaCeMeNT De la laMe
Voir les figures 42 à 44.
NOTe : L'axe de lame est enfile de droite.
 Débrancher la scie.
 Abaisser la lame de scie et enlever la plaque à gorge.
 Lever la lame à la hauteur maximum en tournant.
 S'assurer que le levier de verrouillage de biseau est
verrouillée.
 Insérer la clé de lame (petite) le bout ouvert méplats de
axe de lame.
 Engager l'extrémité fermée de la grosse clé à lame sur
l'écrou hexagonal. L'avoir les deux clés fermement, tirer
l'hors de la clé (le côté de droite) en avant pendant que
pousser l'intérieur (le côté gauche) au arrière de la scie.
 Déverrouiller segurar la palanca de afloje et retirer la
lame.
Installation d'une lame standard :
 Placer la lame sur axe de lame (pour qu'elle fonctionne
correctement, ses dents doivent être orientées vers le
bas et l'avant de la scie).
 Installer la rondelle de la lame intérieure et écrou de lame sur
axe de lame. S'assurer que le côté concave de la rondelle
est placé contre la lame intérieure et que toutes les pièces
sont bien serrées contre le support de l'axe. S'assurer que
écrou de lame soit fermement serré. Ne pas trop serrer.
 Verrouiller le levier de dégagement.
 Faire tourner la lame à la main pour s'assurer qu'elle
fonctionne librement.
 Abaisser la lame et remettre la plaque à gorge en
place.
NOTe : Pour l'installation d'une lame spéciale, suivre les
instructions fournies avec cette lame.
PETITE
CLÉ LamE
ROndELLE
dE LamE
InTÉRIEURE
EnTRETOISE
PLaQUE À
GORGE
LamE
33
GROSSE
CLÉ LamE
ROndELLE
dE LamE
LamE
ExTÉRIEURE
LEvIER dE
dÉGaGEmEnT
axE dE
LamE
ÉCaRTEUR/
COUTEaU
dIvISEUR
Fig. 42
ÉCROU
dE LamE
Fig. 43
Fig. 44
