ASSEMBLAGE

DÉBALLAGE
Ce produit doit être assemblé.
 Sortir la scie du carton avec précaution et la poser une un
plan de travail stable.
AVERTISSEMEnT :
Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans la
liste des pièces détachées sont déjà assemblés.
Certaines pièces figurant sur cette liste n'ont pas été
assemblées par le fabricant et exigent une installation.
Le fait d'utiliser un produit qui a été assemblé de
façon inadéquate peut entraîner des blessures.
 Examiner soigneusement l'outil pour s'assurer que rien n'a
été brisé ou endommagé en cours de transport.
 Ne pas jeter les matériaux d'emballage avant d'avoir soi-
gneusement examiné l'outil et avoir vérifié qu'il fonctionne
correctement.
 La scie est réglée en usine pour effectuer une coupe précise.
Après l'avoir assemblée, vérifier sa précision. Si les réglages
ont été modifiés en cours d'expédition, voir les procédures
spécifiques présentées dans ce manuel.
 Si des pièces manquent ou sont endommagées, téléphoner
au 1-866-539-1710.
AVERTISSEMEnT :
Si des pièces manquent ou sont endommagées,
ne pas utiliser ce outil avant qu'elles aient été
remplacées. Le fait d'utiliser ce produit même s'il
contient des pièces endommagées ou s'il lui manque
des pièces peut entraîner des blessures graves.
AVERTISSEMEnT :
Ne pas essayer de modifier cet outil ou de créer
des accessoires non recommandés pour l'outil. De
telles altérations ou modifications sont considérées
comme un usage abusif et peuvent créer des
conditions dangereuses, risquant d'entraîner des
blessures graves.
AVERTISSEMEnT :
Ne pas brancher sur le secteur avant d'avoir terminé
l'assemblage. Le non respect de cet avertissement
peut causer un démarrage accidentel, entraînant
des blessures graves.
AVERTISSEMEnT :
Ne jamais se tenir en ligne avec la lame ou laisser
les mains approcher la lame à moins de 76,2 mm
(3 po). Ne pas essayer de passer la main au-dessus
ou au-delà de la lame. Le non-respect de cette
mise en garde peut entraîner des blessures graves.
AVERTISSEMEnT :
Pour éviter des blessures graves, toujours s'assurer
que la scie à table est solidement fixée sur un établi
ou un stand approuvé. NE JAMAIS utiliser la scie
posée sur le sol.
TRoUS DE fIxATIon
La scie à table doit être montée solidement sur un plan de travail
ferme à la hauteur de tailles, tel qu'un établi ou un stand. Pour
ce faire, la base de la scie comporte quatre trous. Ces quatre
trous doivent être utilisés pour fixer la scie sur le plan de travail
au moyen de quatre boulons de 6 mm (1/4 po), rondelles et
écrous à six pans (non inclus). Les boulons doivent être assez
longs pour traverser la base de la scie, les rondelles frein, les
écrous et l'établi. Serrer les quatre boulons fermement.
Une fois le montage terminé, vérifier soigneusement l'établi pour
s'assurer qu'aucun mouvement ne peut se produire en cours
d'utilisation. Si l'établi bascule, glisse ou se déplace, l'assujettir
sur le sol avant d'utiliser la scie.
I n S TA L L AT I o n D E L A M A n E T T E D E
EnSEMBLE

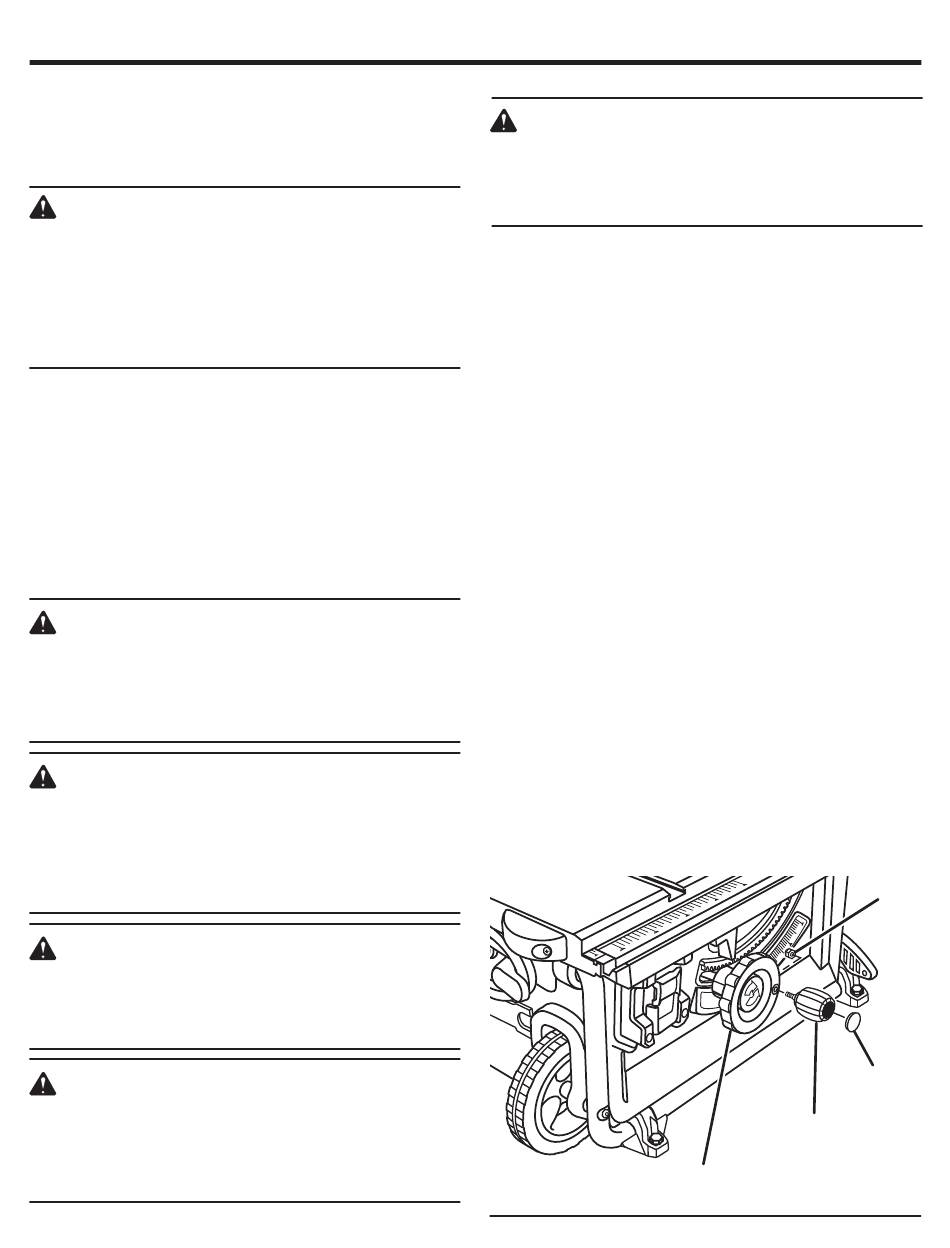

Voir la figure 6.
 Retirer le capuchon de la ensemble de poignée à l'aide d'un
tournevis plat.
 Tenir fermement l'écrou en nylok et tourner la vis vers la
gauche pour retirer complètement l'écrou.
noTE : Ne pas retirer la vis de la poignée ou la rondelle de
l'extrémité de la vis.
 Insérer l'écrou en nylok dans le trou en retrait du volant de
réglage de hauteur / biseau et le maintenir en place.
 Insérer la poignée, munie de la vis et de la rondelle dans le
trou du volant de réglage de hauteur / biseau.
 Serrer la vis en la tournant vers la droite avec un tournevis
plat.
 Remettre le capuchon en place sur la poignée.
Volant de réglage de
hauteur / biseau
15
écrou
capuchon
d'extrémité
ensemble de
poignée
Fig. 6
