Montage de la centrale
4.5.1.
Type de câble
Tous les câbles de la centrale doivent être de type CR1. Le module fonctionnera avec des câbles CR1 à gaine souple,
500 m par ligne.
4.5.2.
Téléphones de sécurité

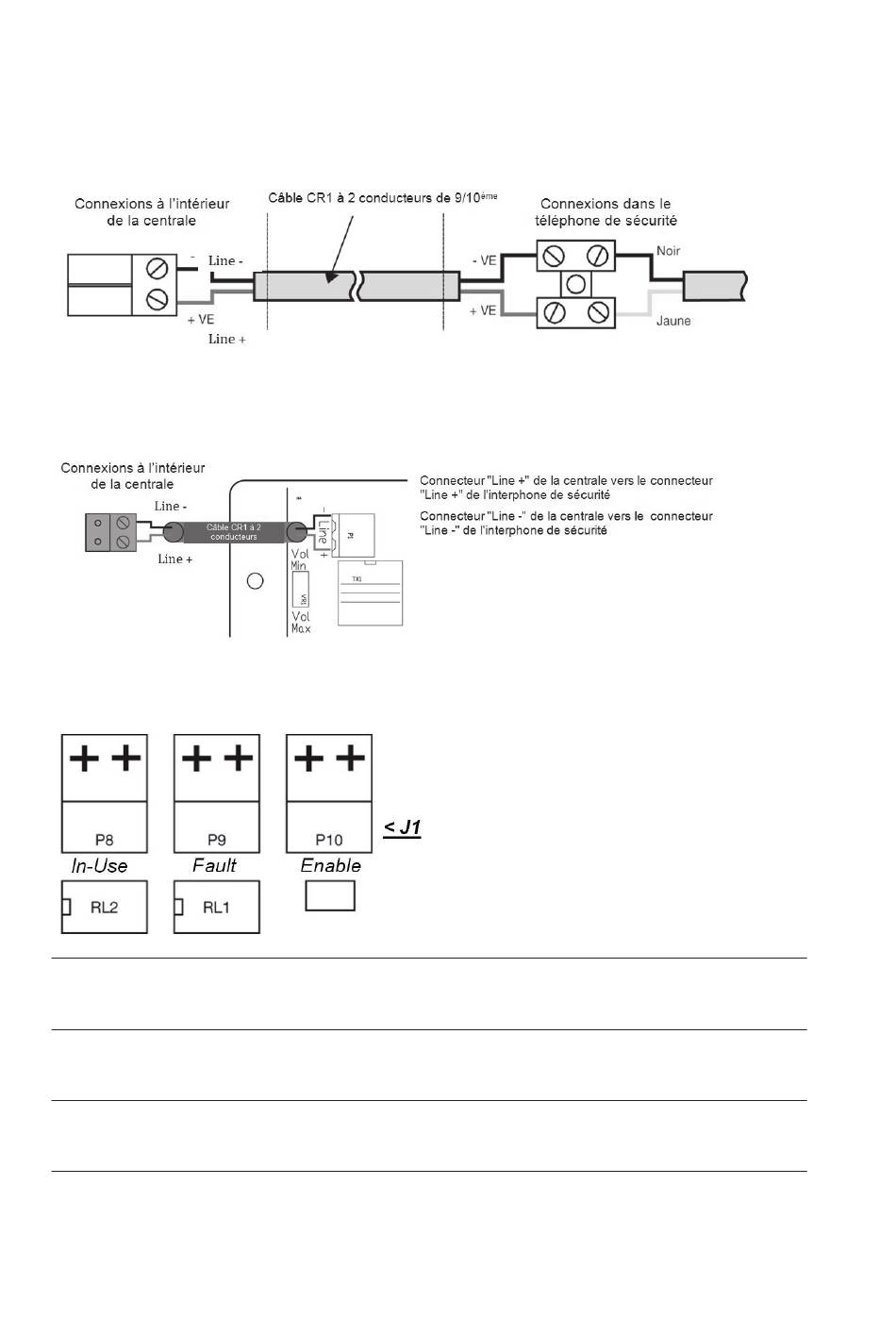

Connecteur « Line + » de la centrale vers le câble jaune du téléphone de sécurité
Connecteur « Line – » de la centrale vers le câble noir du téléphone de sécurité
4.5.3.
Interphones mains-libres pour EAS
4.5.4.
Connexions auxiliaires
La centrale comporte deux contacts et une entrée, comme représentés ci-après :
In-Use
• contact libre de tout potentiel
(En utilisation)
• normalement ouvert NO (30 Vcc 1 A)
• se ferme si un quelconque module distant (satellite) est utilisé.
Fault
• contact libre de tout potentiel
(Défaut)
• normalement fermé NF (30 Vcc 1 A)
• s'ouvre en cas de défaut quelconque, y compris de perte de puissance.
Enable
• entrée normalement fermée
(Activation)
• requise pour que le système fonctionne
• Si le cavalier J1 sous la borne P10, est en place, aucune connexion n'est alors requise sur les bornes.
8
Notice d'utilisation Vocall ZNO1029500 D Décembre 2014 www.eaton.eu
