4.
Montage de la centrale
La centrale pesant 6,5 kg pour NUG36201 et 4 kg pour NUG36202 batteries comprises, veiller impérativement à ce
qu'elle soit solidement fixée sur le mur.
4.1.
Connexion de la centrale
Afin de se conformer à la réglementation CEM (Compatibilité Électro Magnétique) et réduire le risque d'interférences
électriques dans le câblage du système pour l'ensemble de l'installation, utiliser des câbles blindés résistant au feu.
Tous les câblages doivent entrer dans le compartiment par les obturateurs à défoncer ou les ouvertures prévues et être
fixés solidement sur les bornes correspondantes.
Un système adéquat de passe-câbles est indispensable. Respecter toutes les spécifications système demandant un cer-
tain type de câble (à condition que celui-ci respecte les réglementations nationales de câblage correspondantes).
4.2.
Planification du câblage
Respecter les règlementations nationales de câblage. Ne pas faire cheminer des câbles à tension extra-basse de
sécurité et à basse tension dans le même compartiment sans les isoler correctement les uns des autres.
Ne pas tester le câblage à l'aide d'un testeur d'isolement (mégohmmètre) lorsqu'un quelconque équipement est
connecté. La tension de test de 500 V détruira entièrement ces dispositifs.
4.3.

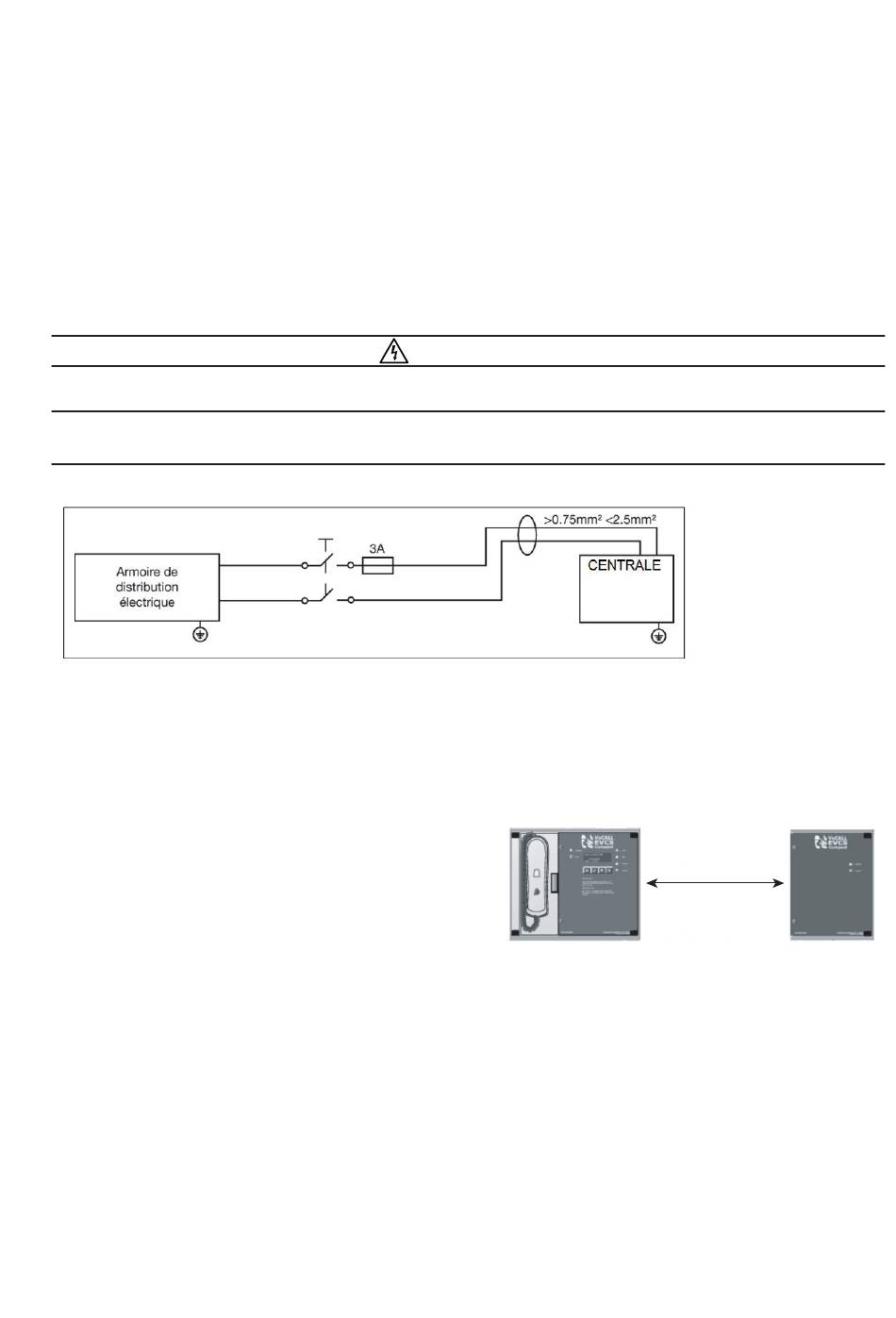

Connexion au secteur
Chaque centrale requiert un fusible d'isolement de 3 A portant la mention « Centrale d'interphonie de sécurité - NE PAS
DÉSACTIVER ».
Les modules sont classifiés 230 V. S'ils sont répartis autour d'un site, ils doivent être sur la même phase de secteur.
N
ote :
L 'alimentation à partir de phases différentes peut impliquer la présence éventuelle d'un potentiel de 440 V dans
un module, en cas d'incident à la suite d'une défaillance majeure.
4.4.
Câblage du réseau NUG36201/NUG36202
Les centrales NUG36201 et NUG36202 se raccordent grâce aux bornes « Slave Network » :
« A » de NUG36201 sur « A » de NUG36202 ;
•
« B » de NUG36201 sur « B » de NUG36202 ;
•
« C » de NUG36201 sur « C » de NUG36202 ;
•
« D » de NUG36201 sur « D » de NUG36202.
•
Le câble utilisé doit être de type CR1 9/10ème – 4 conducteurs.
4.5.
Câblage du module distant
Le satellite nécessite une programmation pour définir la configuration de satellite.
Trois types de combinés sont autorisés sur le système :
interphones d'EAS ;
•
téléphones de sécurité ; ou
•
kit d'assistance d'urgence.
•
Une résistance de fin de ligne de 10 kΩ est nécessaire sur la SORTIE du dernier module de la ligne.
AtteNtIoN
Notice d'utilisation Vocall ZNO1029500 D Décembre 2014 www.eaton.eu
Montage de la centrale
10 m max
7
