7. Poussez le raccord femelle de l'accessoire dans le
raccord mâle du groupe de déplacement.
8. Tirez sur les flexibles pour vérifier si les raccordements
tiennent bien.
9. Placez le levier de commande hydraulique auxiliaire au
point mort.
Retrait d'un accessoire
1. Abaissez l'accessoire au sol.
2. Arrêtez le moteur.
3. Tournez les goupilles à fixation rapide vers l'extérieur
pour les déverrouiller.
4. Si l'accessoire est à commande hydraulique, déplacez le
levier de commande hydraulique auxiliaire en avant, en
arrière, puis ramenez-le au point mort pour libérer la
pression au niveau des raccords hydrauliques.
5. Si l'accessoire est à commande hydraulique, repoussez
le collier des raccords hydrauliques pour les débrancher.
Important: Raccordez ensemble les flexibles de
l'accessoire pour éviter toute contamination du
système hydraulique durant le remisage.
6. Replacez les capuchons de protection sur les raccords
hydrauliques du groupe de déplacement.
7. Mettez le moteur en marche, inclinez la plaque
de montage vers l'avant et reculez le groupe de
déplacement pour le dégager de l'accessoire.
Arrimage du groupe de
déplacement pour le transport
Si vous transportez le groupe de déplacement sur une
remorque, procédez toujours comme suit :
Important: Vous ne devez jamais conduire ou utiliser le
groupe de déplacement sur la voie publique.
1. Abaissez les bras de chargeuse.
2. Arrêtez le moteur.
3. Pour arrimer le groupe de déplacement sur la remorque,
passez des chaînes ou des sangles dans les points
d'attache/de levage (Figure 7) pour immobiliser
l'arrière, et dans les bras de chargeuse/la plaque de
montage pour immobiliser l'avant.
Réglage du repose-jambes

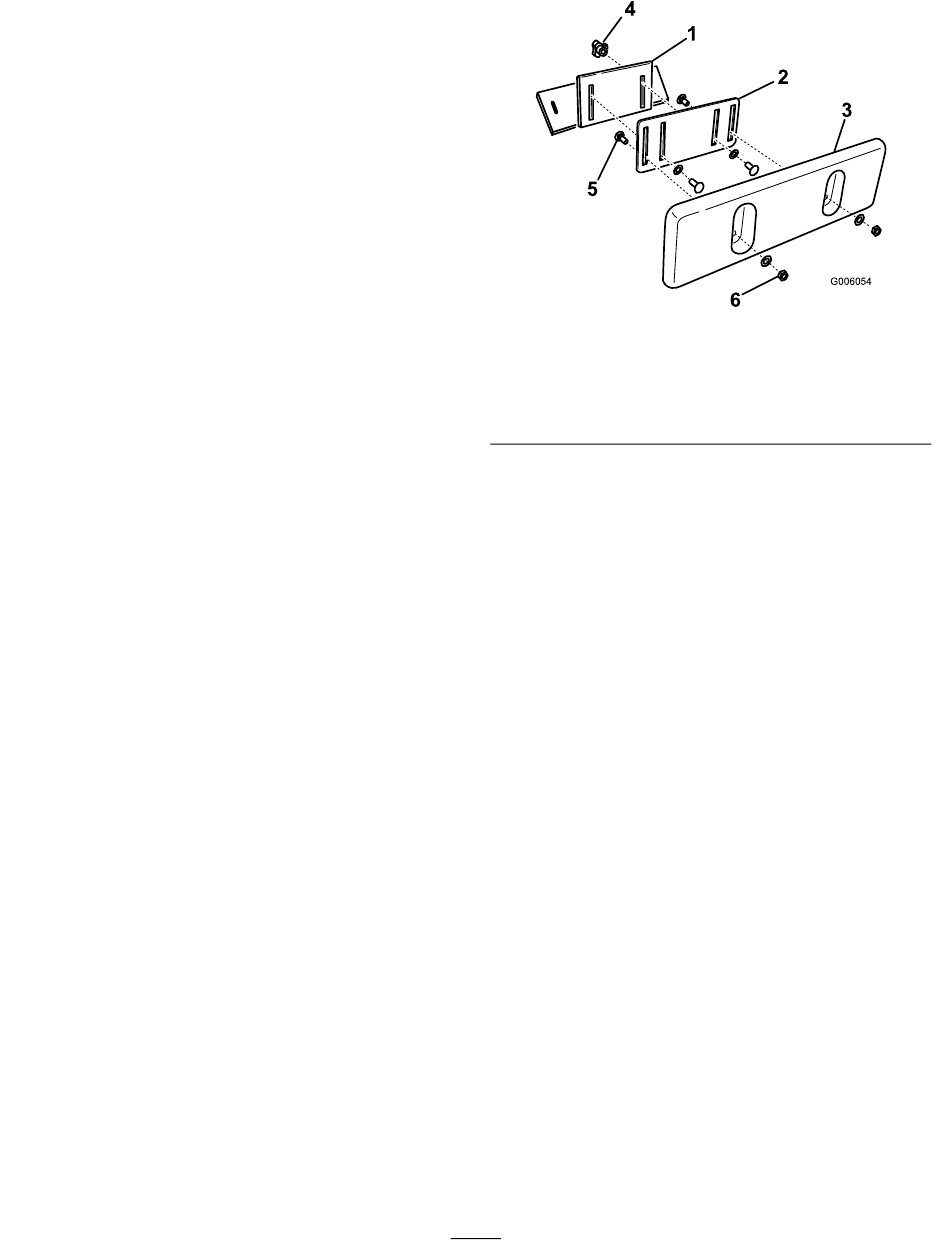

Pour régler le repose-jambes (Figure 24), desserrez les
boutons et élevez ou abaissez le coussin d'appui à la hauteur
voulue. Un réglage supplémentaire est possible en desserrant
l'écrou de fixation de l'appui à la plaque de réglage, et en
déplaçant la plaque en haut ou en bas selon les besoins. Serrez
fermement toutes les fixations lorsque le réglage est effectué.
4
5
1. Support de repose-jambes 4. Bouton et rondelle plate
2. Plaque de réglage
3. Coussin de repose-jambes 6. Contre-écrou et rondelle
26
1
2
3
G006054
6
Figure 24
5. Boulon de carrosserie
plate
