REMKO Série WKF/WKF-compact

2.7 Dimensions de l'appareil du module externe

A

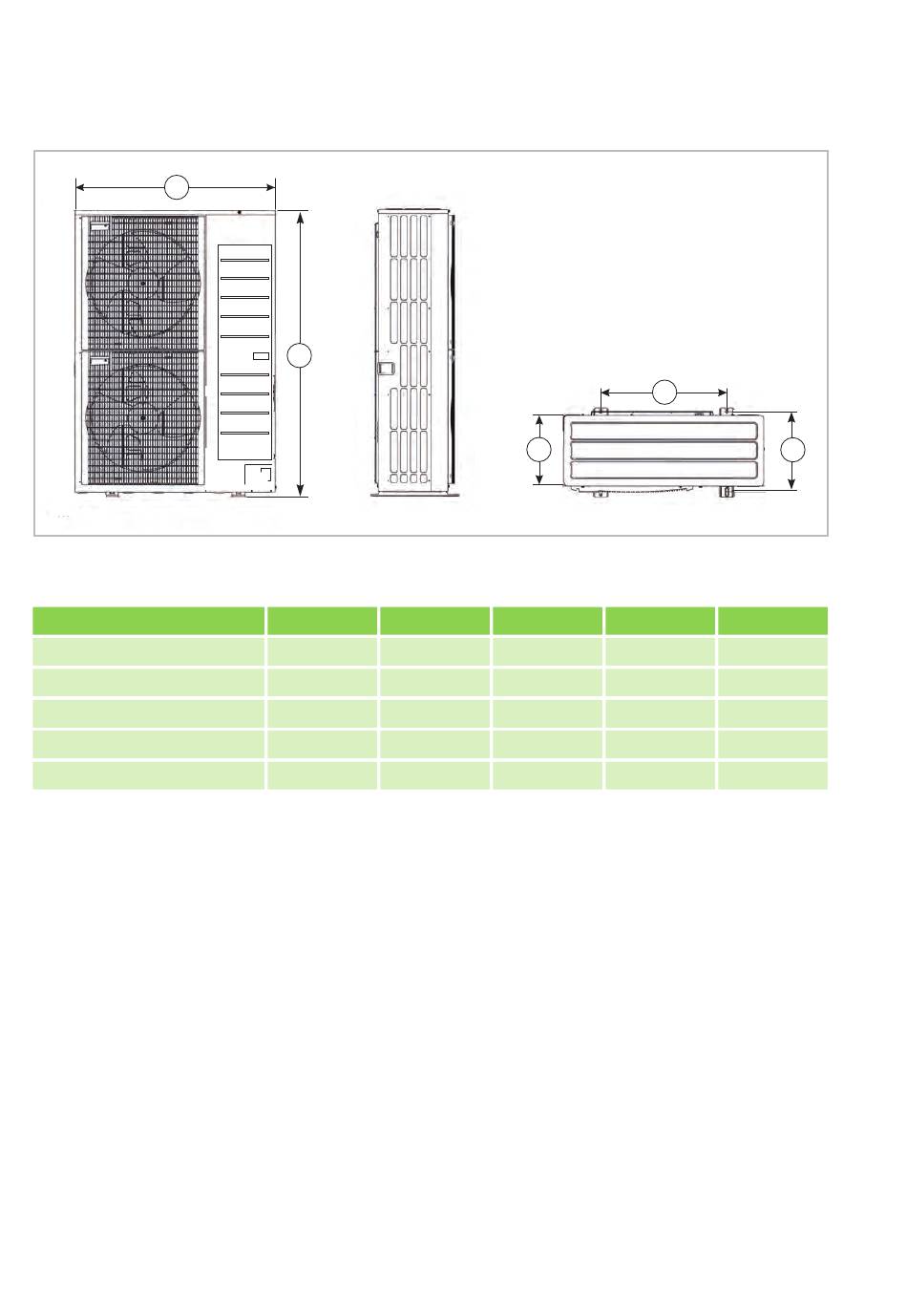

Fig. 1: Dimensions du module externe WKF/ WKF-compact70/120/180
Dimensions en mm
WKF/WKF-compact 70
WKF/WKF-compact 120
WKF/WKF-compact 180
WKF 120 Duo
WKF 180 Duo
18
B
A B
880 638
940 1010
940 1430
940 1010
940 1430
D
C
C D
364 660
330 620
330 620
330 620
330 620
E
E
340
360
350
360
350
