4. ÉTIQUETAGE DE L'UNITÉ
• L'unité de traitement d'air est munie de divers pictogrammes de signalisation qui ne
doiventpas être effacés. Ces signaux sont de plusieurs types:

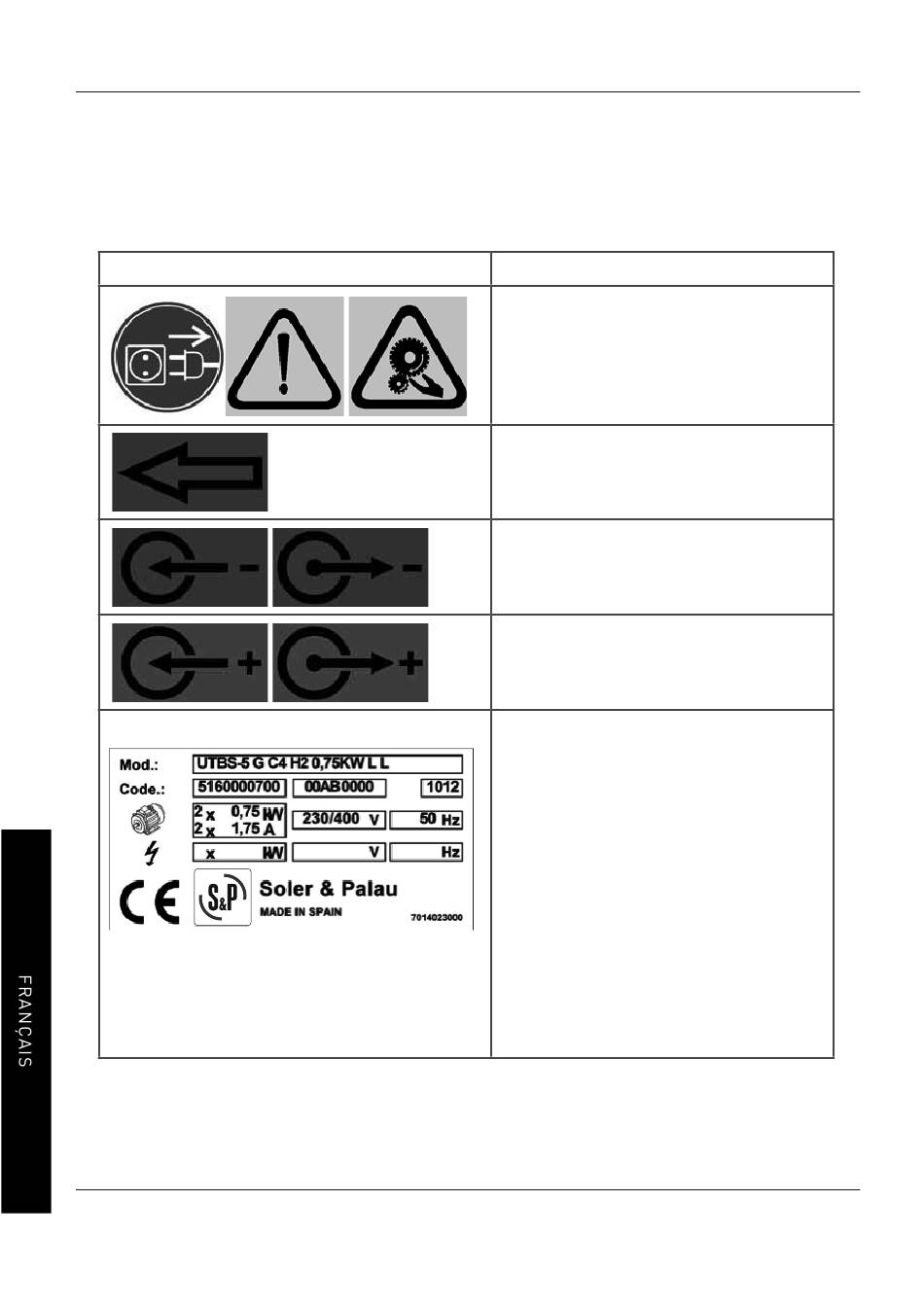

PICTOGRAMME / ÉTIQUETTE SIGNIFICATION
Signalisation sur le panneau d'accès
aux ventilateurs. Indique qu'il est obli-
gatoire de débrancher et d'attendre
l'arrêt des ventilateurs pour éviter
tout risque de dommage corporel.
Indication du sens du flux d'air dans
la machine.
Indication d'entrée et de sortie de
fluide de la batterie eau froide.
Indication d'entrée et de sortie de
fluide de la batterie eau chaude.
Plaque caractéristique de l'appareil.
Elle indique:
- Modèle
- Code
- Numéro de série
- Année de fabrication
- Puissance utile des moteurs
installés
- Intensité maximale absolue du
moteur (A)
- Puissance de la batterie
électrique installée
- Alimentation
