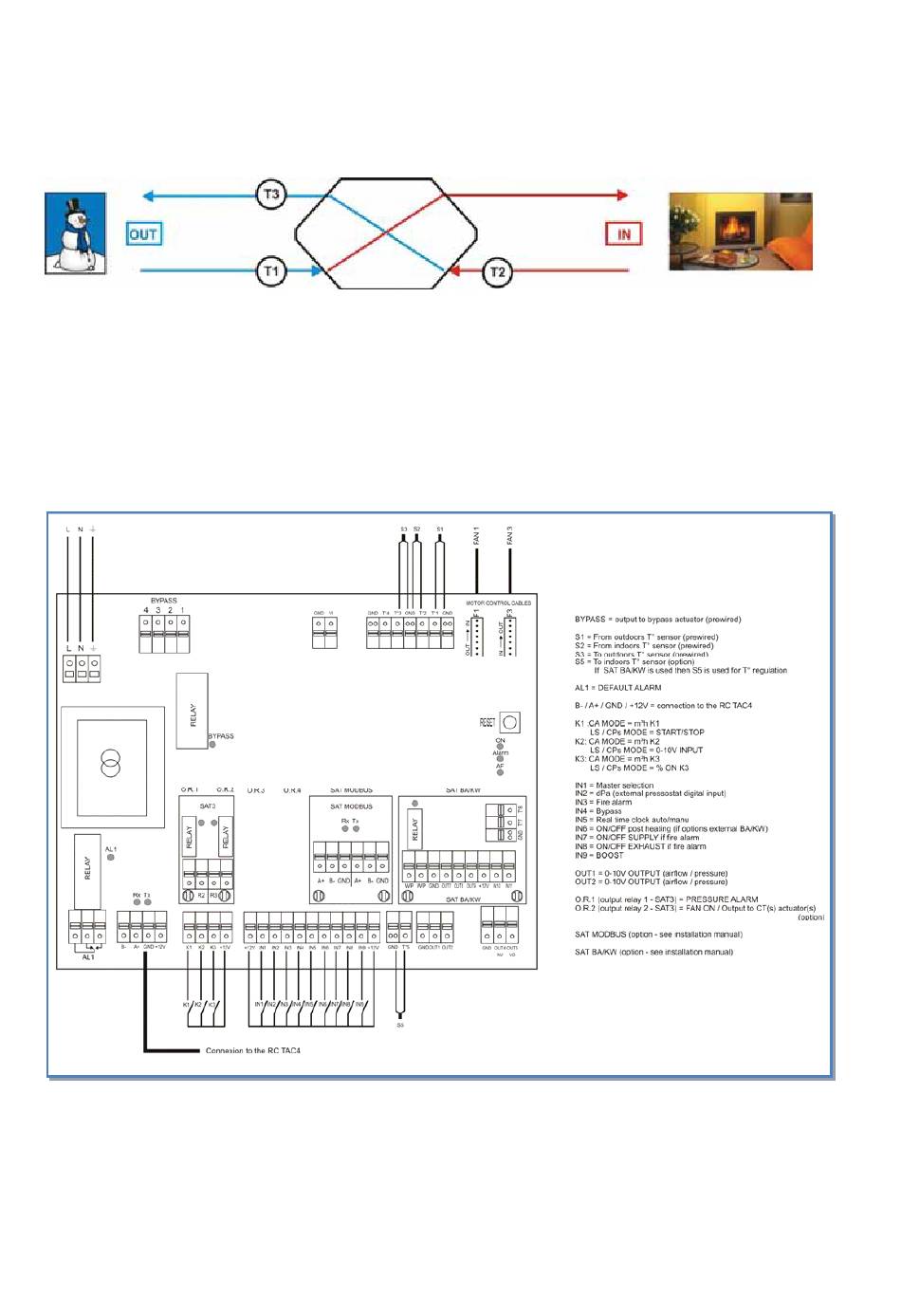

2.2 Schéma de principe du positionnement des sondes de T° dans l'unité:
Afin de faciliter l'identification et le câblage des sondes de température, celles-ci sont de 3 couleurs
différentes. Par convention, la correspondance est :
T1 : câble noir
‐
T2 : câble blanc
‐
T3 : câble bleu
‐
2.1 Etiquette placée dans le couvercle du boîtier 3
NT 508965 CAD HR FLAT TAC4 + GRC 130812
