6.7.2.2.3 CALIBRATION DU TRANSMETTEUR DE PRESSION (TDP-S ET TDP-D)

Une fois les raccordements réalisés, effectuer un étalonnage à zéro. Après avoir mis en
marche l'appareil (la LED verte s'allume) attendre que le transmetteur atteigne sa tempé-
rature de fonctionnement normale puis, appuyer sur le bouton de réinitialisation. La LED
jaune clignote jusqu'à la fin du processus d'étalonnage. Pour effectuer correctement le
calibrage, la pression dans les terminaux + et – doit être la même. Il est recommandé de
déconnecter les tubes.
6.7.2.3 CONFIGURATION DU VARIATEUR DE FRÉQUENCE
Le variateur de fréquence est préconfiguré par Soler & Palau pour fonctionner en mode
pression ou débit constant Le seul réglage nécessaire est la valeur de consigne du point de
fonctionnement du variateur de fréquence.
6.7.2.3.1 RÉGLAGE DU POINT DU FONCTIONNEMENT
La gamme de fréquence de fonctionnement est prédéfinie par défaut entre 20Hz et 50 Hz.
Dans certains cas, le point de fonctionnement exige une fréquence supérieure à 50 Hz, et
nécessite donc de reconfigurer ce paramètre. Ce réglage est nécessaire seulement si la
fréquence du point de fonctionnement est supérieure à 50 Hz, pas quand elle est inférieure.
Cette donnée d'information est indiquée dans la fiche de sélection de l'unité et correspond
au point de fonctionnement maximal du système. Pour le régler procéder comme détaillé
ci-après.

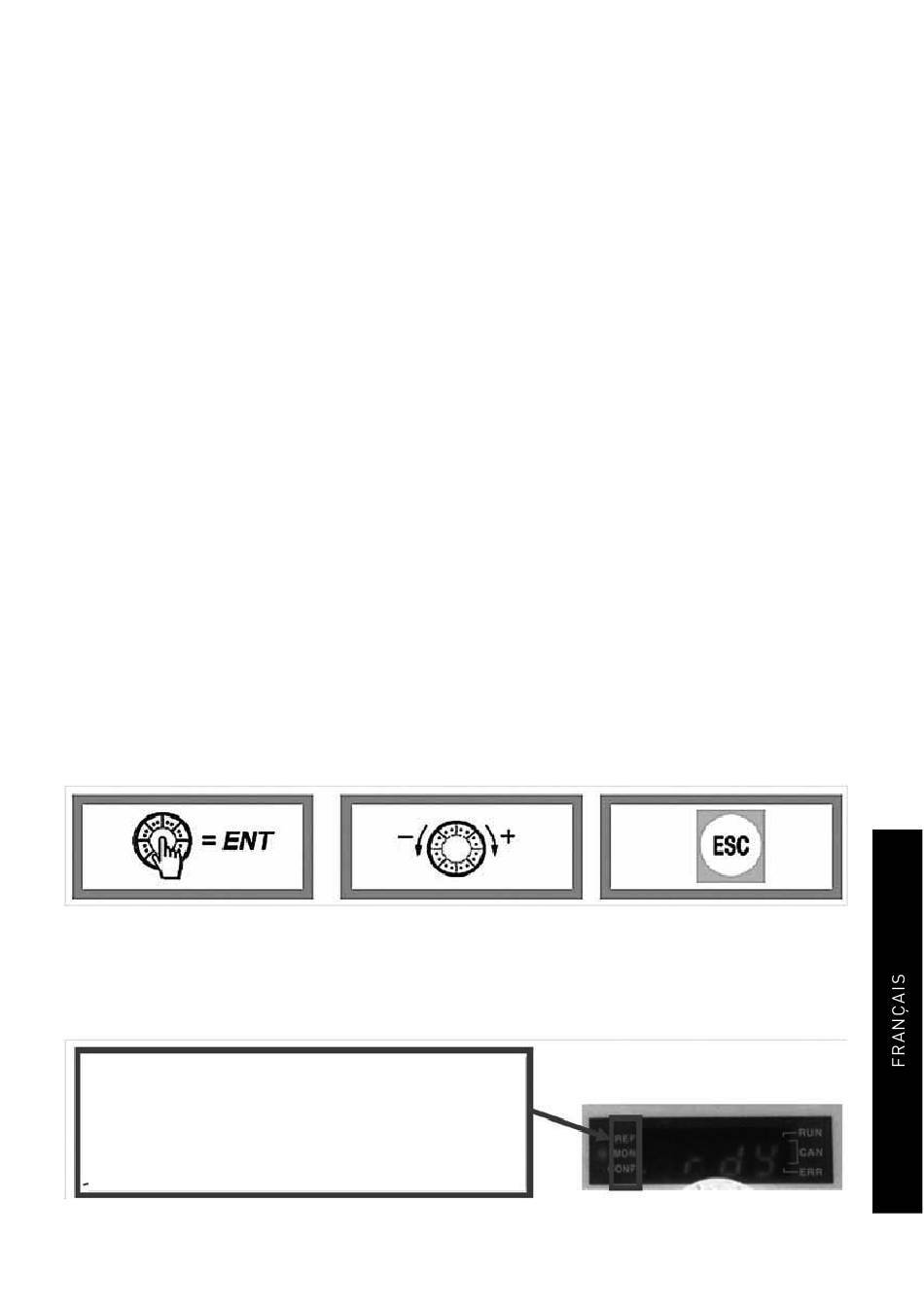

Pour se déplacer entre les différents menus et entre les valeurs d'un paramètre dans un
menu tourner la roue. Pour accéder à un menu particulier et pour sélectionner la valeur
d'un paramètre, appuyez sur « ENT ». Pour revenir au menu précédent ou quitter la sélec-
tion d'un paramètre, appuyez sur « ESC ».
Entrer dans un premier temps en mode programmation. Le variateur dispose de deux mo-
des de fonctionnement, RUN et PROGRAMMATION. Pour passer de l'un à l'autre il est né-
cessaire d'appuyer sur ESC pendant deux secondes.
Situation des 3 leds indiquant le mode.
Selon leur illumination elles indiquent le mode
sélectionné:
SÉQUENTIELLE: MODE RUN
SIMULTANÉMENT: MODE PROGRAMMATION
