Notice Technique

Caisson d'extraction ou d'insufflation avec système de régulation intégré

2.4

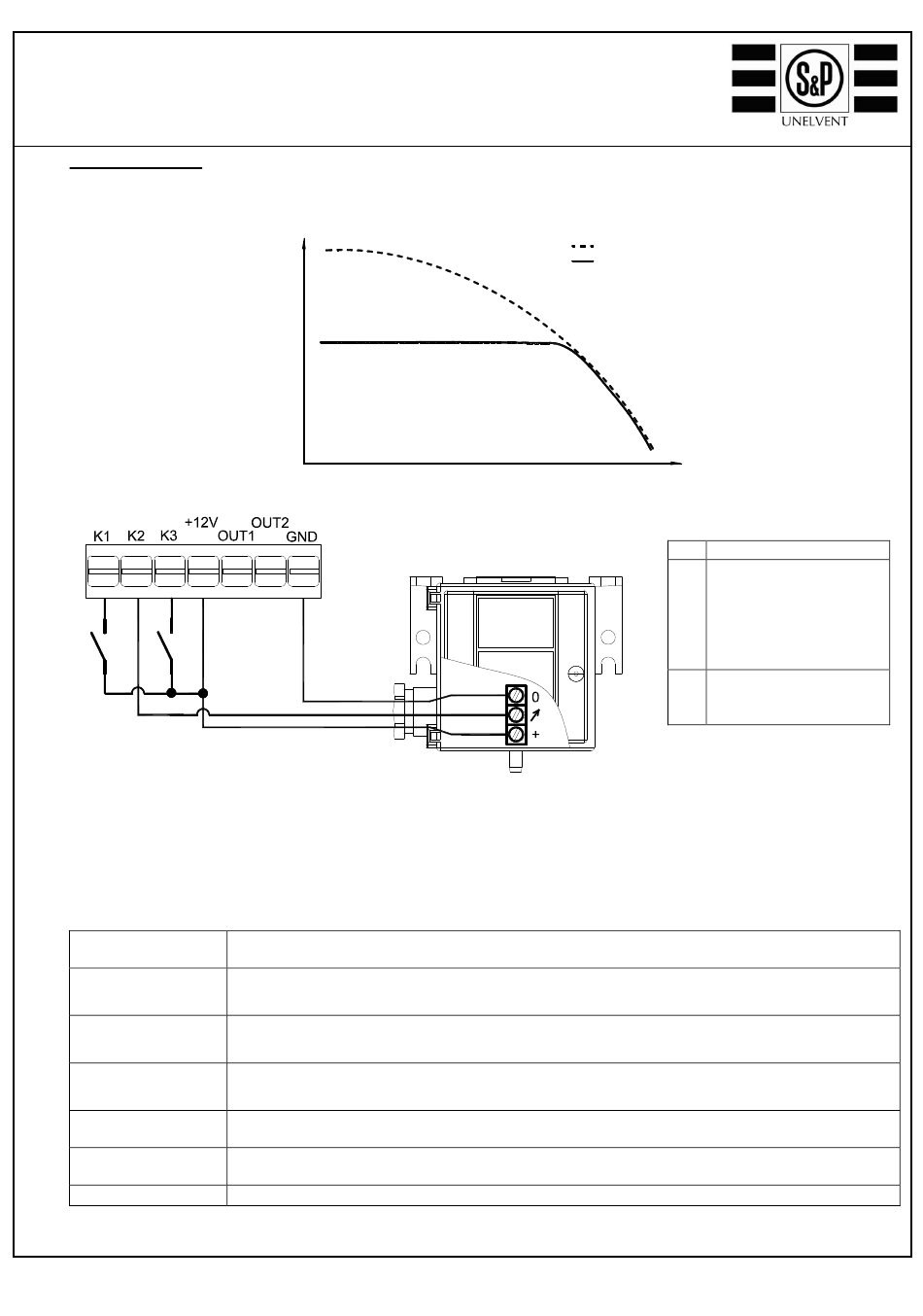

Mode CPs :

(= régulation de pression suivant une consigne rentrée manuellement, mesure par sonde externe 0-10Vdc)

a) Exemple de régulation alors obtenue :

b) Câblage pour marche activée et mesure de pression par sonde externe (non fournie) :

c) Paramètres à configurer en mode CPs :

Pour débuter le paramétrage appuyer environ 5s sur la touche SETUP jusqu'à ce que l'écran affiche « SETUP ».

Le changement des paramètres se fait à l'aide des touches ↑ et ↓, validation par appui sur ENTER.

Les nombres sont à introduire chiffre par chiffre.

Avant d'activer le paramétrage, mettre en position « fermeture maximale autorisée » les organes de type registres,

bouches,... implantés sur le réseau aéraulique (le débit doit être au mini de ce qui sera rencontré lors de l'utilisation

normale du réseau).

AFFICHAGE

ECRAN

LANGUAGE

TYPE VENT

xxxxxx

MODE

CPs

% sur

K3? 100 %

CPs REF?

00.0V

FIN SETUP

518779

CATB ECOWATT

Pression (Pa)

Consigne pression

réglée CPs REF

Choix de la langue des menus (réglage d'usine, NE PAS MODIFIER)

Choix du type de ventilateur (réglage d'usine, NE PAS MODIFIER)

Sélectionner le mode de fonctionnement CPs

Facteur s'appliquant sur la consigne de pression lorsque le contact entre K3 et +12V est fermé

(voir FIGURE 2 partie 2.2)

Valeur de la consigne de pression souhaitée

Fin du SETUP
