6 Références et spécifications

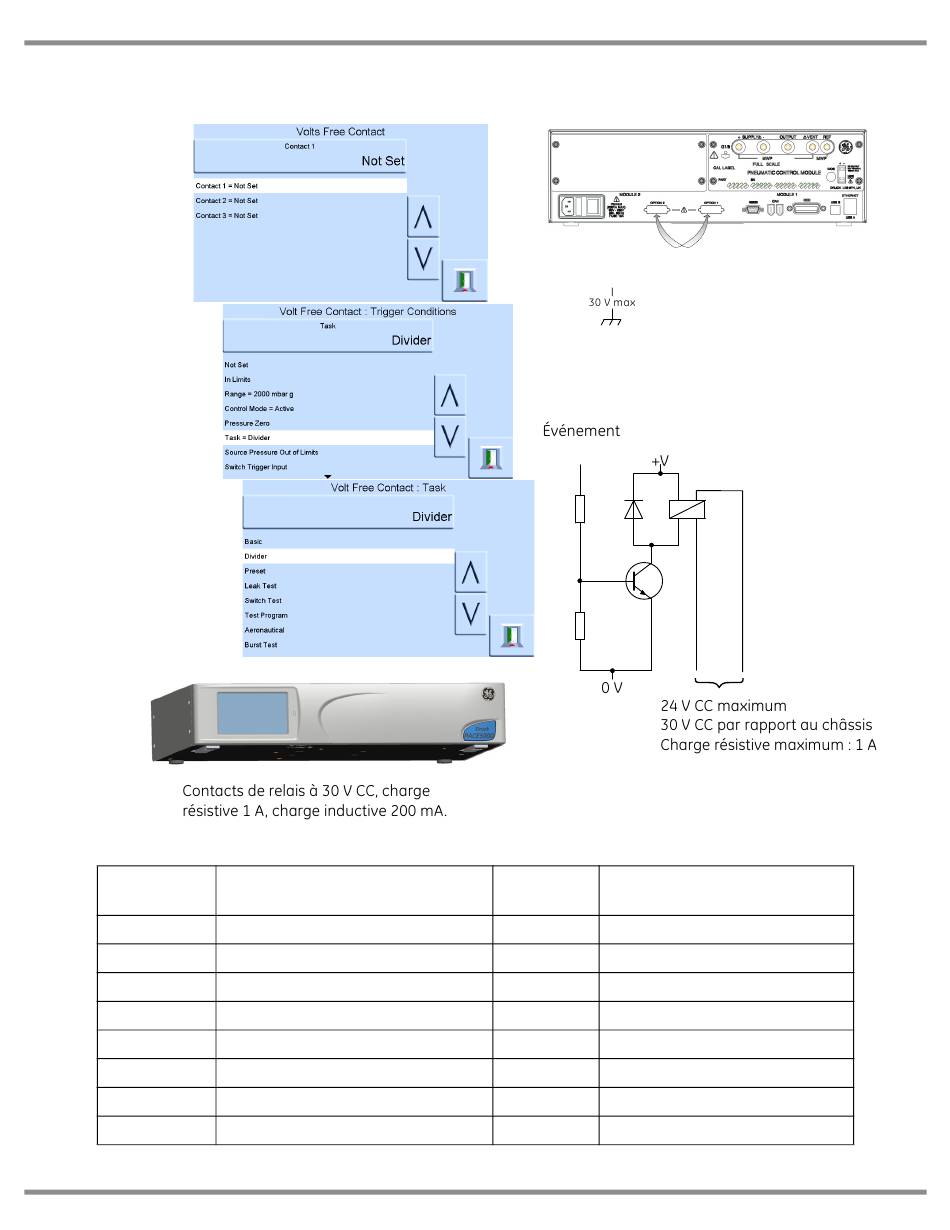

Option de contact sans tension
L'option de contact sans tension fournit une sortie de courant ou de tension sélectionnable.
Chaque sélection
possède 3 contacts
sans tension.
Sélection des
conditions de
déclenchement.
Sélection des
conditions de
déclenchement.
Numéro de
broche
1
2
3
4
5
6
7
8
KF0443 Révision A
Fonction
Relais 1 normalement FERMÉ
Relais 1 normalement OUVERT
Relais 1 commun
Relais 2 normalement FERMÉ
Relais 2 normalement OUVERT
Relais 2 commun
Relais 3 normalement FERMÉ
Relais 3 normalement OUVERT
Pour garantir la sécurité du produit PACE, les circuits
externes connectés à l'instrument doivent respecter
les exigences TBTS (Très Basse Tension de Sécurité).
déclencheur
Numéro de
Fonction
broche
9 Relais 3 commun
10 0 V retour
11 Sortie +24 V CC à 100 mA
12 Entrée logicielle 1
13 Entrée logicielle 2
14 Inutilisée
15 Inutilisée
6 - 40
Connexions sans tension
30 V maximum par rapport au châssis.
Sortie nominale = 24 V
Schéma de
connexion sans
tension type
