GE PACE5000 Manuel D'utilisation page 24

Manuel d'utilisation du contrôleur de pression PACE
Interface IEEE 488
L'interface est conforme à la norme IEEE 488.
L'interface parallèle IEEE 488 permet de connecter un ordinateur/contrôleur à un ou
plusieurs instruments PACE et à d'autres instruments.
Il est possible de connecter jusqu'à 30 instruments à un ordinateur/contrôleur par
l'intermédiaire d'un bus de données à haut débit.
Remarque : La longueur de chaque câble IEEE 488 doit être inférieure à 3 mètres afin de
respecter la norme CEM
Installation d'une unité
1. Raccordez un connecteur/faisceau de câbles IEEE 488 au panneau arrière de
l'instrument.
2. Raccordez l'autre extrémité du connecteur ou du faisceau de câbles au connecteur
IEEE 488 du contrôleur ou de l'ordinateur.
3. Modifiez les paramètres de communication IEEE 488
superviseur).

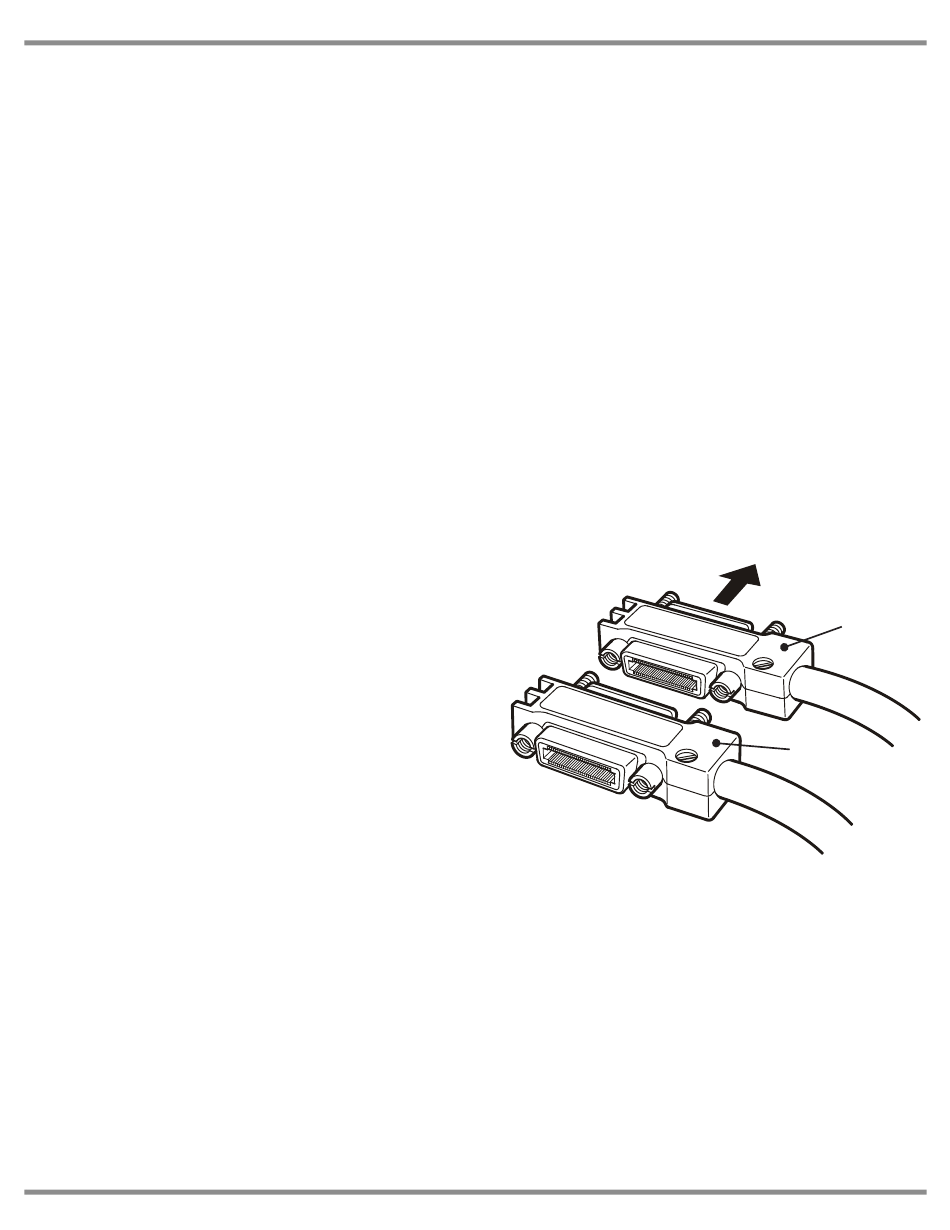

Installation de plusieurs unités
Pour installer plusieurs unités, utilisez des
fiches multiprises afin de connecter le
premier instrument au second comme suit.
1 Connecteur au panneau arrière du
premier instrument
2 Connecteur provenant du contrôleur/
de l'ordinateur
3 Connecteur au panneau arrière du
deuxième instrument
4. Raccordez le connecteur IEEE 488 du
contrôleur/de l'ordinateur et l'autre
connecteur dans l'instrument suivant.
5. Répétez cette procédure pour tous les instruments du système.
6. Utilisez le menu de configuration du superviseur (communications) de chaque
instrument pour configurer les paramètres de communication requis
Configuration de
[FR] Français
(cf. Section 6 Références et spécifications)
(cf. Figure 2-9)
(cf. Figure 2-9)
(cf. illustration).
(cf. illustration).
(cf. illustration).
superviseur).
2 - 13
.
(cf. Section 6.7 Configuration de
1
3
(cf. Section 3.8
KF0443 Révision A
2
