6 Références et spécifications

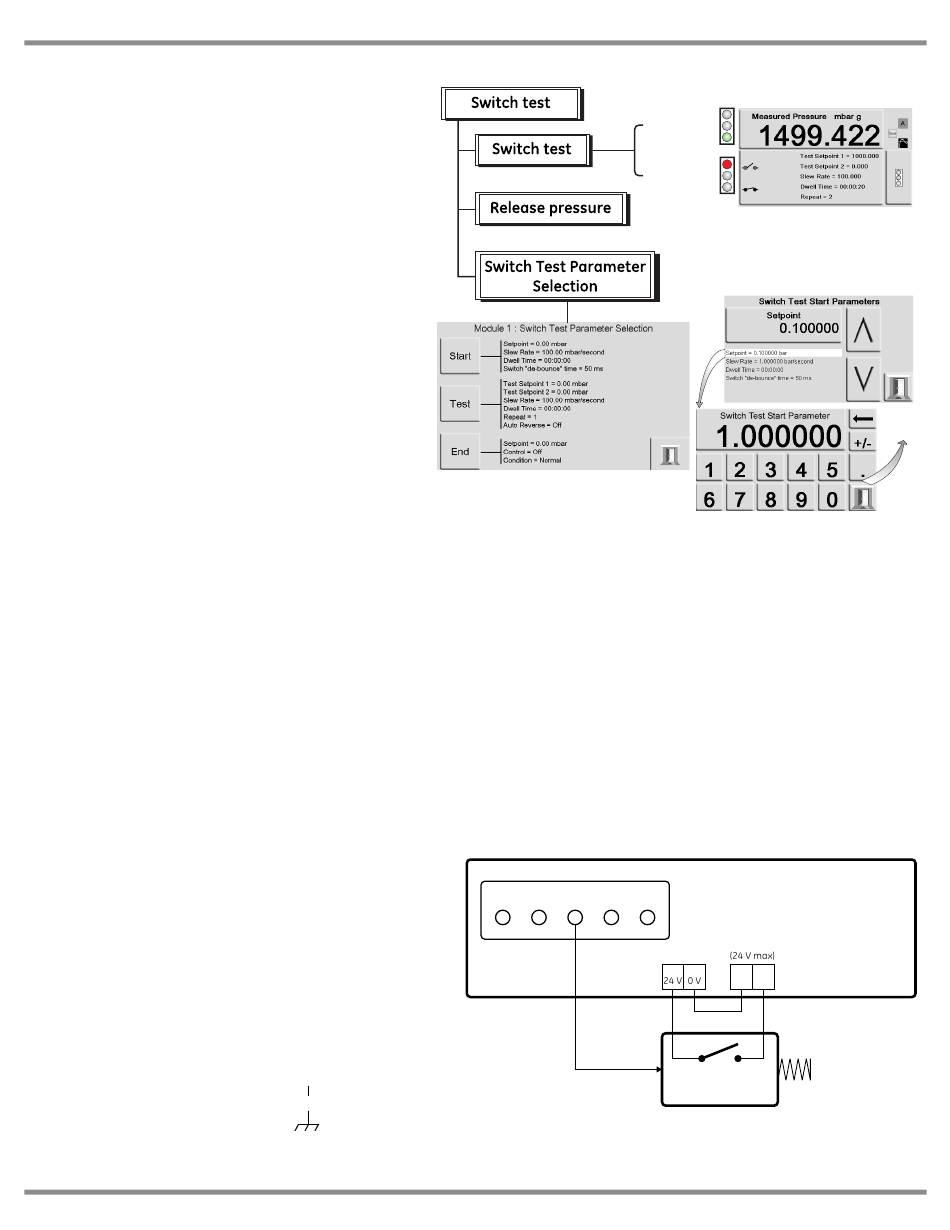

Option Switch Test (Test de contact)
Cette fonction permet d'automatiser le
test des pressostats. Raccordez l'orifice de
pression du pressostat à tester à l'orifice
de sortie. Raccordez ensuite les contacts
du pressostat en série avec la sortie
24 V CC et l'entrée logique.
Remarque : Les raccordements de l'entrée
logique sans tension nécessitent d'appliquer
une tension de commutation (24 V
maximum). Il peut s'agir, si nécessaire, d'une
source d'alimentation externe CC. Le mode
commun doit être maintenu à une tension
inférieure ou égale à 30 V maximum.
Start (Début)
Contrôle la pression selon une variation
élevée à un point de consigne juste
inférieur au point de fonctionnement
attendu du pressostat. Il est possible
d'augmenter le temps de rebondissement pour des variations de test moins élevées.
Test
Contrôle la pression entre deux points de consigne, et ce de manière itérative (en boucle).
L'inversion auto peut être sélectionnée.
End (Fin)
Contrôle la pression à une condition sûre afin de déconnecter le pressostat à tester.
Procédure
Sélectionnez les paramètres de test de pressostat dans le menu Switch Test (Test de contact),
notamment la pression de début, la pression de fin et la variation de test. Des variations plus faibles
génèrent des résultats plus précis. Le temps de rebondissement peut être défini entre 0 et 200 ms.
Après le test, l'écran affiche les pressions à partir desquelles les contacts s'ouvrent et se ferment
ainsi que l'hystérésis de commutation (la différence entre deux pressions de commutation).
Avant de débrancher le pressostat à tester,
appuyez sur la touche Release pressure
(Évacuer la pression) afin d'évacuer toute
pression résiduelle.
Remarque : Il est possible de répéter cette
procédure de test afin d'« exercer » le pressostat.
L'entrée logique est opto-isolée. Il est possible
d'utiliser une alimentation externe (5 à 24 V CC),
à la condition que sa tension en mode commun
reste inférieure ou égale à 30 V maximum par
rapport à la terre du châssis.
KF0443 Révision A
30V
max
6 - 26
Démarrer
Arrêter
Pressure Module
SUPPLY OUTLET VENT REF
+ -
DC Output
+
Exemple de raccordements
lors d'un test de contact
Exemple de définition d'un
paramètre
PACE
Logic input
-
Pressostat
