Manuel d'utilisation du contrôleur de pression PACE
Équipement d'admission
Les alimentations pneumatiques doivent disposer de soupapes d'isolement et, en cas de
nécessité, d'un équipement de conditionnement.
La source de pression positive doit être régulée entre 110 % de la plage de pression de pleine
échelle et la pression de service maximum indiquée sur le module de contrôle.
Pour protéger l'instrument contre les surpressions, un dispositif de protection approprié
(comme une soupape de surpression ou un disque de rupture) doit être installé afin d'éviter
une pressurisation excessive.
Sur les instruments ne disposant pas de source de pression négative, la pression positive du
système est mise à l'atmosphère par l'intermédiaire de l'orifice d'admission négative. Raccordez
l'orifice de pression négative à une zone d'évacuation sûre ou montez un diffuseur sur cet orifice.
Durant les opérations d'évacuation de la pression du système, cette pression est mise à l'atmosphère
par l'intermédiaire de l'orifice d'admission négative et de l'orifice de mise à l'air libre. Raccordez les
deux orifices à une zone d'évacuation sûre ou montez un diffuseur sur l'orifice de pression négative.
Exemples de raccordement pneumatique
Les exemples ci-après illustrent les raccords d'un système à canal simple au moyen d'un
équipement d'admission conforme à la description ci-dessus.
1
1) Source de pression
4) Régulez à une pression entre 110 % de la pression de
pleine échelle et la pression de fonctionnement maximum
6) Appareil à tester
9) Raccord différentiel en option 
a) Atmosphère
[FR] Français
3
2

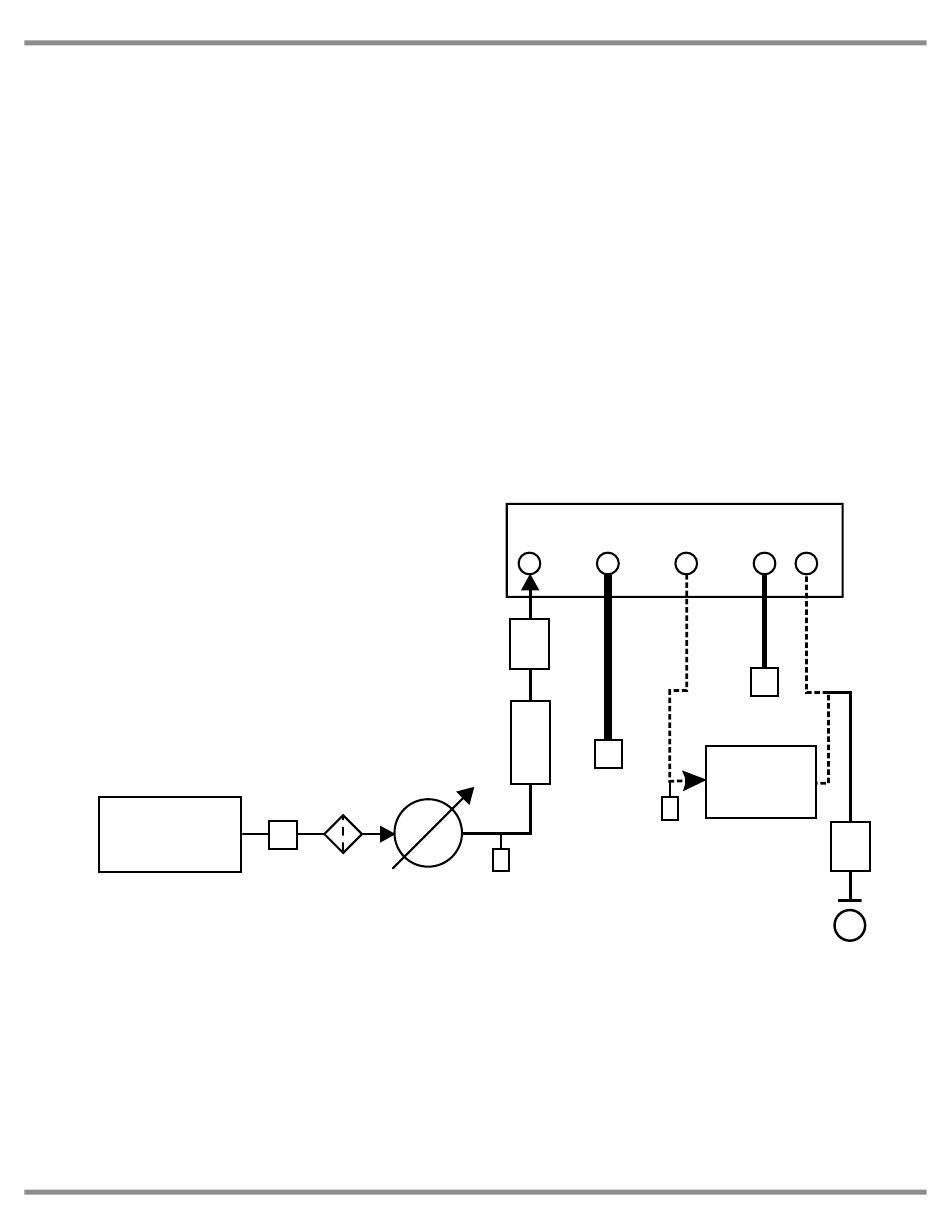

Figure 2-3 Raccords pneumatiques sans source de vide
2) Dispositif de conditionnement
7) Réservoir en option †
(cf. Figures 2-3, 2-4 et 2-5)
SUPPLY
+
8
7
4
14
3) Filtre
5) Diffuseur*
8) Appareil de protection 
14) Robinets manuels externes de mise à l'air libre
2 - 5
OUTPUT VENT REF
-
5
5
6
14
KF0443 Révision A
9
a
