6 Références et spécifications
6.1

Notes d'installation

Le contrôleur/étalonneur de pression d'instrument PACE exige une source de pression et un
jeu de raccords indépendant. L'exception est le raccord de référence, qui fournit une
référence à l'atmosphère aux capteurs manométriques et capteurs barométriques.
L'instrument doit avoir une pression et un milieu d'alimentation appropriés (cf. Fiche
technique, spécifications).
Le type et la densité du gaz d'alimentation n'affectent pas la précision de la mesure de
pression, à la condition que l'appareil à tester se trouve à la même hauteur que le contrôleur
ou que le coefficient de correction de hauteur de gaz soit correctement défini.
Alimentation en gaz
Pour un fonctionnement normal, l'instrument nécessite une alimentation positive au moins
égale à 110 % de la plage, mais inférieure à la pression de service maximum, avec un
régulateur de pression.
Pour effectuer une mesure de pression absolue ou négative, ou si l'installation nécessite une
réponse rapide autour de la pression atmosphérique, une source de vide doit être raccordée
à l'orifice d'admission négative. Pour les configurations recommandées,
section 2, figures 2-4, 2-5 et
Pour parvenir à un contrôle performant, la pression source doit être maintenue dans une
plage égale à 10 % de la pleine échelle au-dessus du point de consigne requis.
Les performances du contrôleur sont maintenues pendant les lentes variations de la
pression source, jusqu'à une pression source descendant à 20 % de la plage de pleine
échelle.
Équipement de conditionnement d'alimentation
Les alimentations doivent être fournies avec une soupape d'isolement et tout autre
équipement de conditionnement nécessaire.
Remarque : Pour protéger le module de
contrôle contre toute surpression pour les plages
de pression supérieures à 100 bar, un dispositif de
protection approprié (tel qu'une soupape de
surpression ou un disque de rupture) doit être
installé afin de limiter la pression d'admission
appliquée à une valeur inférieure à la pression
de service maximum.
Pression de service maximum

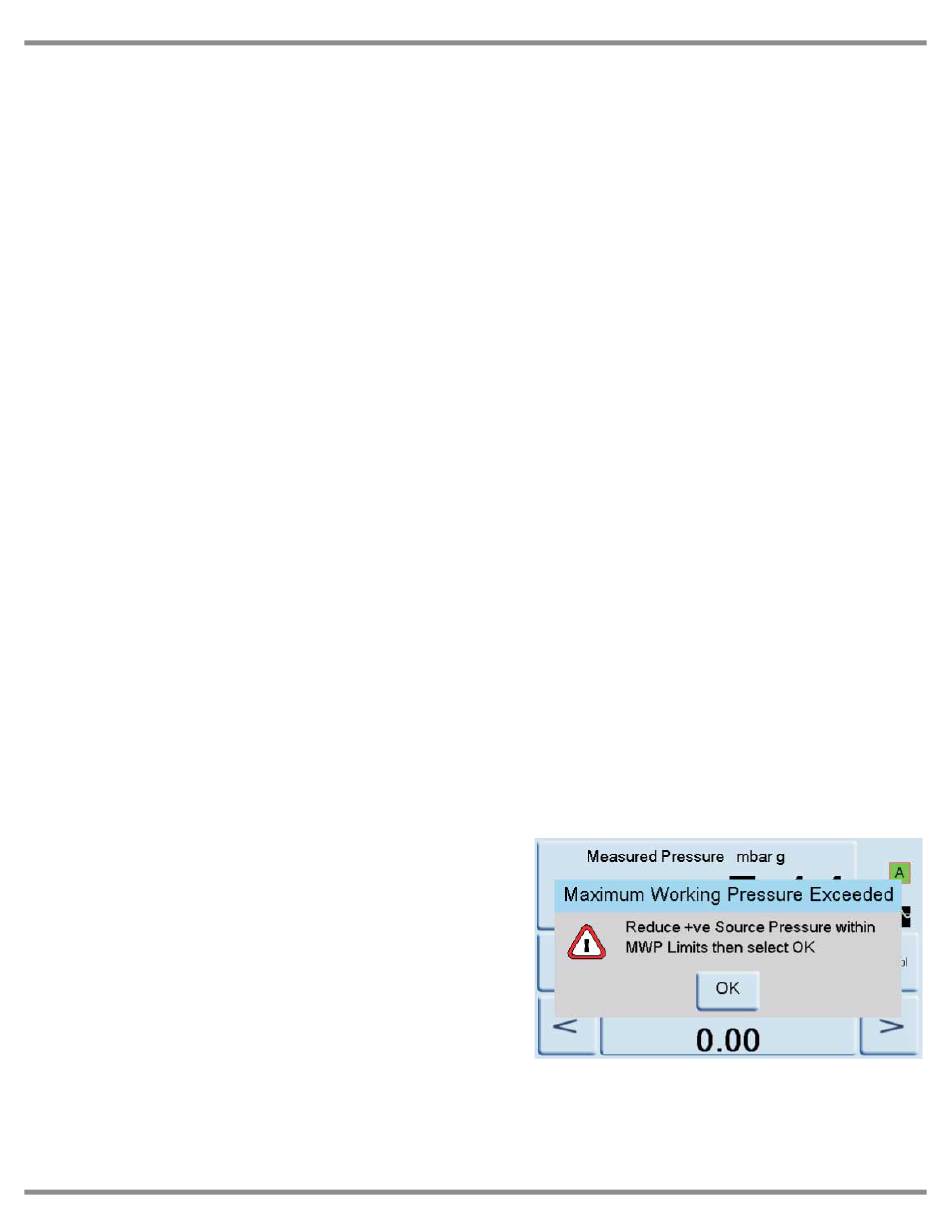

Si la pression source positive mesurée dépasse les limites indiquées ci-dessous, un message
s'affiche de manière permanente, comme illustré.
Sélectionnez « OK » pour effacer ce message.
