4 Entretien
4.8 Remplacement du fusible
Dépose
1. Placez l'interrupteur d'alimentation sur la position ARRÊT (si non monté en rack, passez à
l'étape 3).
2. Pour accéder aux instruments montés en rack, retirez complètement l'instrument du rack.
3. Dépressurisez le système et isolez les alimentations pneumatiques.
4. Mettez hors tension, puis débranchez l'alimentation électrique.
5. Débranchez les tuyaux pneumatiques du module de pression.
6. Dévissez les quatre vis cruciformes (taille 2) utilisées pour fixer le module de pression au
boîtier de l'instrument.
7. Retirez le module de pression pour accéder aux filtres.
8. À l'aide de la clé hexagonale de 5 mm, dévissez le porte-filtre (1).
9. Retirez les cinq filtres (2). Si nécessaire, retournez le module de pression pour faciliter la
dépose.
2
1
1 - Porte-filtre
Remise en place
1. Insérez un nouveau filtre dans chaque raccord de pression.
2. À l'aide de la clé hexagonale de 5 mm, fixez chaque porte-filtre (sans trop serrer).
3. (cf. Installation, section
KF0443 Révision A
(cf. Figure 4-2 Filtres du module de pression)
2 - Filtre

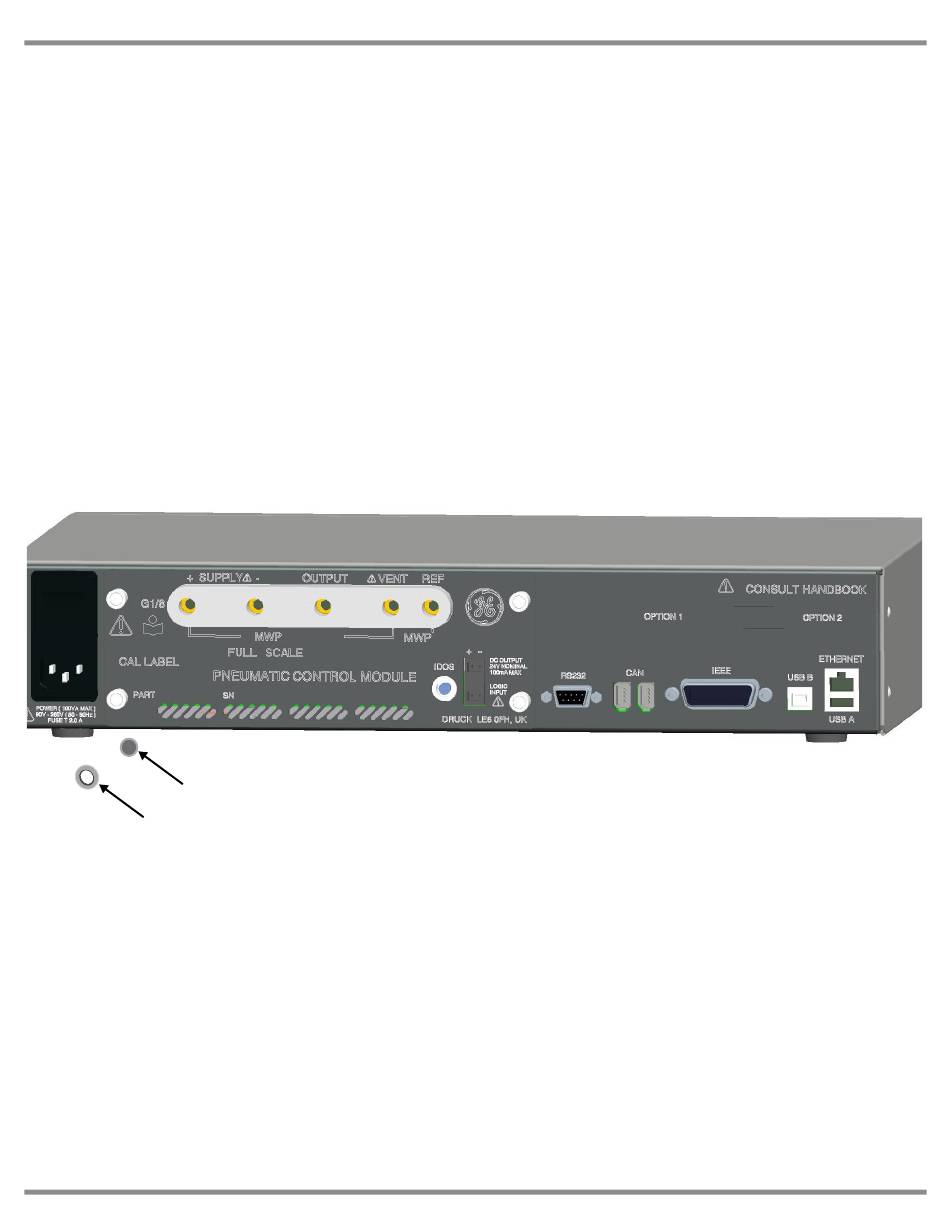

Figure 4-2 Filtres du module de pression
2).
4 - 4 [FR] Français
