Proline Promag 50
"
"
Endress+Hauser
3.3.3 Montage capteur Promag H
Le capteur Promag H est livré, selon les indications à la commande, avec ou sans raccord process
monté. Les raccords process sont vissés à l'aide de 4 vis à six pans creux sur le capteur.
Attention !
• Selon l'application et la longueur de la conduite, il convient de prévoir un support ou une fixation
pour le capteur. Spécialement en cas d'utilisation de raccords process en matière plastique, une
fixation du transmetteur de mesure est indispensable. Un set de montage correspondant peut être
commandé séparément comme accessoire auprès d'Endress+Hauser (v. page 85).
DN 2...25
A
B

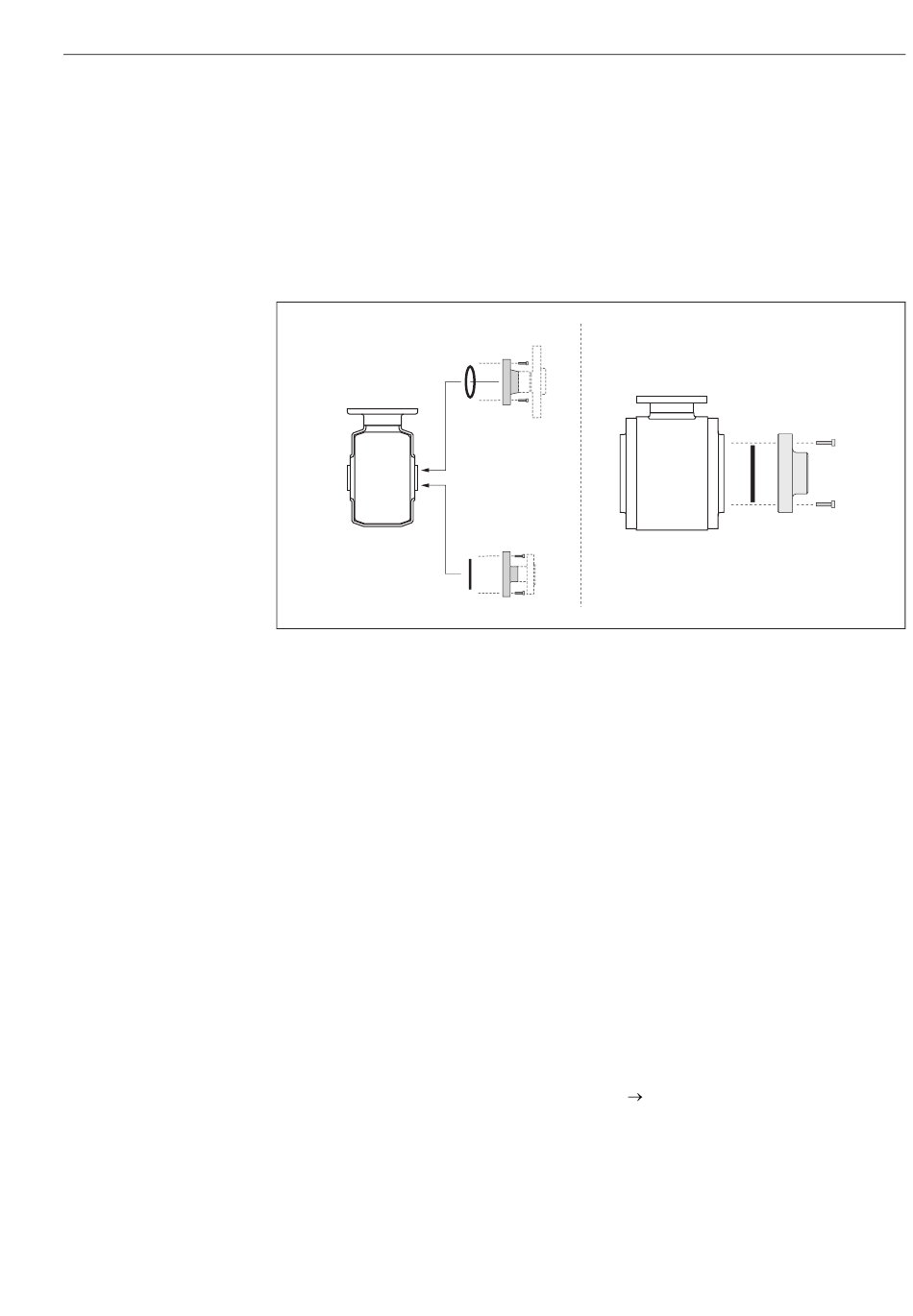

Fig. 22 : Raccords process Promag H (DN 2...25, DN 40...100)
A : DN 2...25 / Raccords process avec joint torique
Manchon à souder (DIN EN ISO 1127, ODT / SMS), bride (EN (DIN), ANSI, JIS), bride en PVDF (EN (DIN), ANSI, JIS),
filetage, taraudage, raccord de flexible, manchon à coller PVC
B : DN 2...25 / Raccords process avec joint aseptique
Manchon à souder (DIN 11850, ODT / SMS), Clamp (ISO 2852, DIN 32676, L14AM7),
raccord à visser (DIN 11851, DIN 11864-1, SMS 1145), bride DIN 11864-2
C : DN 40...100 / Raccords process avec joint aseptique
Manchon à souder (DIN 11850, ODT / SMS), Clamp (ISO 2852, DIN 32676, L14AM7),
raccord à visser (DIN 11851, DIN 11864-1, ISO 2853, SMS 1145), bride DIN 11864-2
Joints
Lors du montage des raccords process il faut veiller à ce que les joints soient propres et bien centrés.
Attention !
• Dans le cas de raccords process métalliques serrer fortement les vis. Le raccord process assure une
liaison métallique avec le capteur, si bien qu'un écrasement du joint est garanti.
• Dans le cas de raccords process en matière plastique, il convient de respecter les couples de ser-
rage max. des vis pour des filetages graissés (7 Nm). Dans le cas de brides synthétiques placer tou-
jours un joint entre le raccord et la contre-bride.
• Selon l'application il convient de remplacer périodiquement les joints, notamment lors de l'utili-
sation de joints moulés (version aseptique) ! La fréquence de remplacement dépend du nombre
de cycles de nettoyage et des températures du produit et du nettoyage. Les joints de remplace-
ment peuvent être commandés comme accessoires
DN 40...100
C
F06-xxHxxxxx-17-05-xx-xx-000
page 85.
3 Montage
