4 Câblage
"
58
Conduites synthétiques ou avec revêtement isolant
Normalement, le compensation de potentiel est réalisée par le biais des électrodes de référence dans
le tube de mesure. Exceptionnellement, il est toutefois possible qu'en raison du concept de mise à
la terre de l'installation, des courants de compensation importants traversent les électrodes de réfé-
rence. Ceci peut provoquer la destruction du capteur, par ex. en raison de la décomposition élec-
trochimique des électrodes. Dans de tels cas, notamment de conduites en fibres de verre ou en PVC,
il est recommandé d'utiliser des disques de masse supplémentaires pour la compensation de
potentiel.
Montage de disques de masse
Attention !
• Risques de corrosion électrochimique ! Tenir compte de la tension électrochimique si les disques
de masse et les électrodes de mesure sont faits de matériaux différents.
• Tenir également compte des concepts de mise à la terre internes.

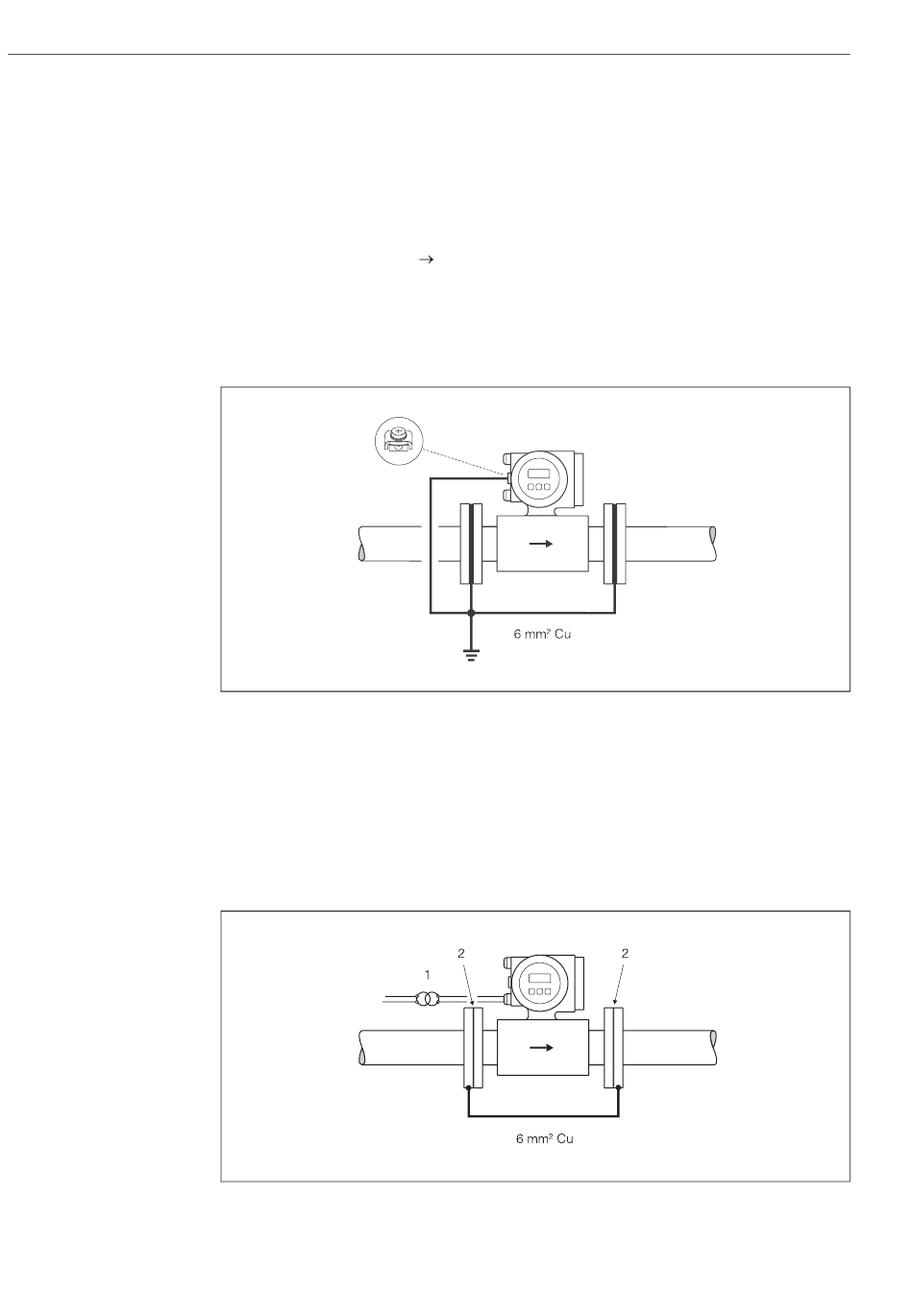

Fig. 41 : Compensation de potentiel/disques de masse dans le cas de conduites synthétiques ou avec revêtement
Conduites avec protection cathodique
Dans de tels cas il convient de monter l'appareil de mesure sans potentiel dans la conduite :
• Lors de l'installation, veiller à ce que les segments de la conduite soient électriquement reliés les
uns aux autres (fil de cuivre, 6 mm
• Veuillez vous assurer que le matériel de montage utilisé n'établit pas de liaison conductrice avec
l'appareil de mesure et qu'il résiste en outre au couple de serrage de vis utilisé lors du montage.
• Tenir également compte des directives en vigueur concernant une installation sans potentiel.
Fig. 42 : Compensation de potentiel et protection cathodique
1 = transformateur séparateur alimentation, 2 = à isolation électrique
page 27, 34
2
).
Proline Promag 53
F06-5xxxxxxx-04-xx-xx-xx-004
F06-5xxxxxxx-04-xx-xx-xx-005
