9 Suppression de défauts
118
1
6
5
7.1
7.3
7.4
3

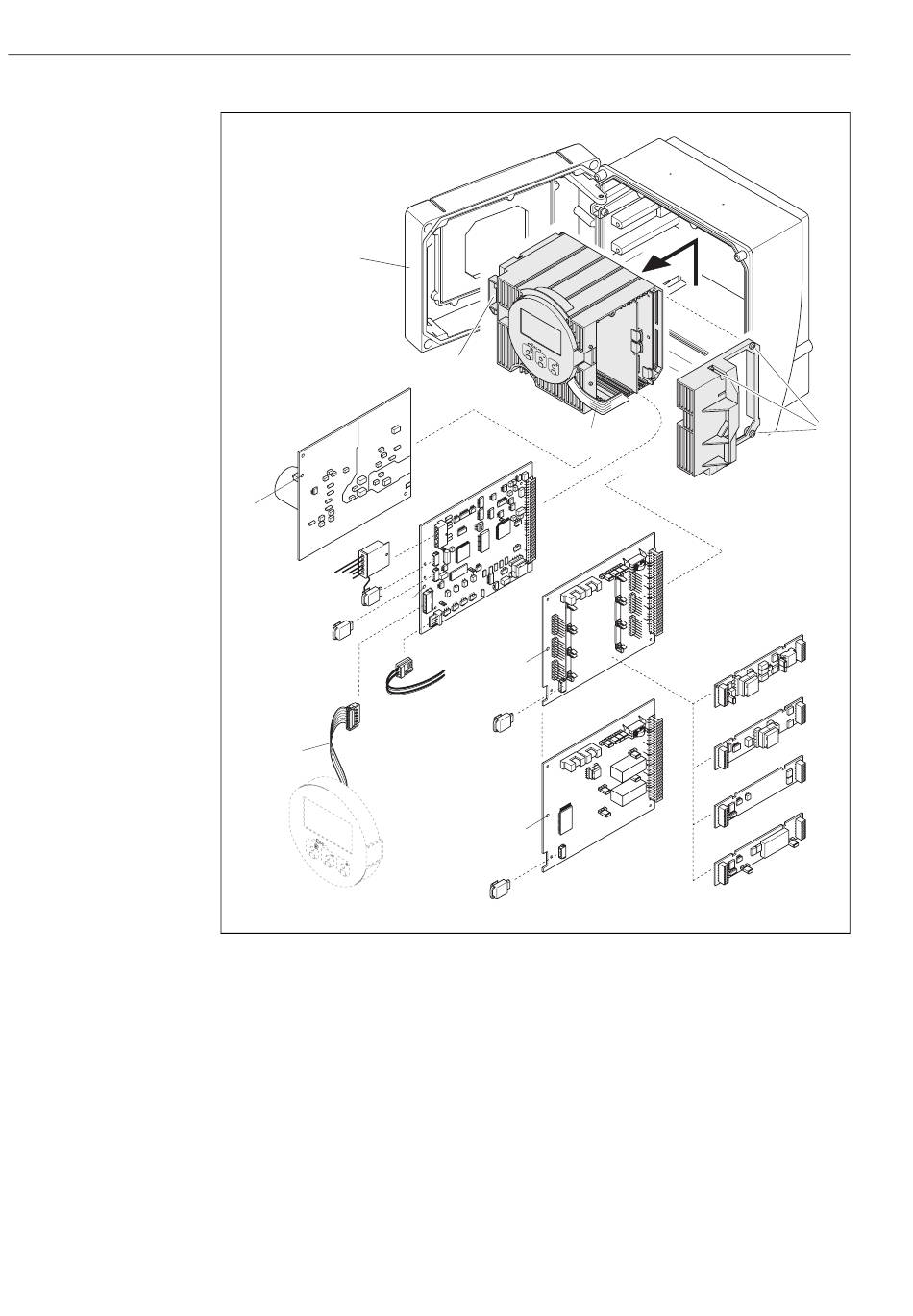

Fig. 62 : Boîtier pour montage mural : Montage et démontage des platines d'électronique
1 Couvercle du boîtier
2 Module électronique
3 Câble nappe (module d'affichage)
4 Vis couvercle du compartiment de l'électronique
5 Ouverture auxiliaire pour montage/démontage
6 Platine d'alimentation
7 Platine d'ampli
7.1 Câble de signal d'électrode (capteur)
7.2 Câble de bobine (capteur)
7.3 S-DAT (mémoire de données capteur)
7.4 T-DAT (mémoire de données transmetteur)
8 Platine E/S (modifiable)
8.1 F-Chip (chip de fonction pour soft optionnel)
8.2 Modules embrochables (entrée état et courant; sortie courant, fréquence et relais)
9 Platine E/S (non modifiable)
9.1 F-Chip (chip de fonction pour soft optionnel)
2
7
5
7.2
5
8.1
5
9.1
Proline Promag 53
3
8
T 2
P U
U T
T / O
P U
I N
T 3
P U
U T
T / O
P U
I N
8.2
T 4
P U
U T
T / O
P U
I N
9
F06-53xxxxxx-03-03-06-xx-000
