RÉVISION C
Formulaire n° 3316202.000 6/18
(Anglais 3316201.000_C)
©2018 Dometic Corporation
LaGrange, IN 46761

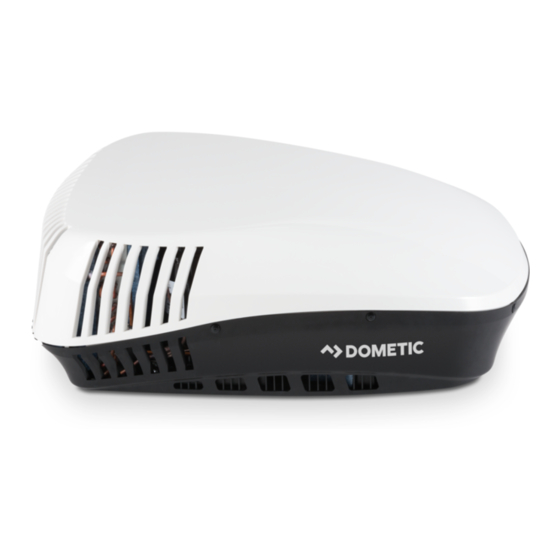

Appareil monté sur le toit (avec conduits Quiet Zone)
Description
Modèle
Blizzard NXT
MC
Climatiseur
Commandes du
H541815A
CCC 2
H541816A
Commandes une
H541915A
zone, écran ACL
H541916A
Pompe à chaleur
Commandes du
H551816A
CCC 2
Commandes une
H551916A
zone, écran ACL
Cet appareil est conçu pour être installé par un fabricant d'équipement d'origine (FÉO).
Toute installation initiale doit être approuvée par Dometic Corporation.
ÉTATS-UNIS
SERVICE OFFICE
Dometic Corporation
1120 North Main Street
Elkhart, IN 46514
NOTER CETTE INFORMATION POUR S'Y
REPORTER ULTÉRIEUREMENT :
N° de modèle
N° de série
Numéro de modèle de la BDA
Numéro de série de la BDA
Date d'achat
Carte de
Thermostat
circuits
intégrée
Carte intégrée
3314082.000 CCC 2, noir
3314082.011 CCC 2, blanc
Carte intégrée
3313192.000 Refr./Chauff., blanc
3313192.019 Refr./Chauff., noir
Carte intégrée
3314082.000 CCC 2, noir
3314082.011 CCC 2, blanc
Carte intégrée
3313193.000 Refr./Chauff./Pompe à chal., blanc
3313193.017 Refr./Chauff./Pompe à chal., noir
Lire ces instructions attentivement et les
LAISSER avec ce produit.
Capteur de température
intérieure en option
3311931.000-20'
3311931.012-40'
3311931.020-60'
S/O
3311931.000-20'
3311931.012-40'
3311931.020-60'
S/O
ADRESSES DES
CENTRES DE SERVICE
APRÈS-VENTE OU DES
CONCESSIONNAIRES,
consulter :
www.eDometic.com
Publicité
Table des Matières
Manuels Connexes pour Dometic Blizzard NXT H541815A
Sommaire des Matières pour Dometic Blizzard NXT H541815A
- Page 1 écran ACL 3313193.017 Refr./Chauff./Pompe à chal., noir Cet appareil est conçu pour être installé par un fabricant d’équipement d'origine (FÉO). Toute installation initiale doit être approuvée par Dometic Corporation. Lire ces instructions attentivement et les LAISSER avec ce produit.
-
Page 2: Table Des Matières
Cet appareil peut être installé par une personne et l’aide brève d’autres personnes. Se servir de ces instructions pour s'assurer que le produit est correctement installé et qu’il fonctionne bien. Dometic Corporation se réserve le droit de modifier l’apparence et les spécifications du produit sans préavis. TABLE DES MATIÈRES INTRODUCTION ..................................2... -
Page 3: Instructions De Sécurité Importantes
● N’ajouter à ce produit AUCUN dispositif ou PAS de risques de blessures. accessoire, sauf ceux spécifiquement autorisés par écrit par Dometic Corporation. Directives supplémentaires L ire et suivre toutes les directives et tous les renseignements sur la sécurité pour éviter des blessures, voire la mort. -
Page 4: Spécifications
Si la longueur des fils est de plus de 7,3 m (24 pi), consulter le National Electrical Code pour connaître le calibre approprié. Dometic Corporation fournit des directives GÉNÉRALES pour les génératrices. Ces directives découlent de l’expérience accumulée dans des applications réelles. Lors du choix de la génératrice, on doit tenir compte de la consommation totale d’énergie du véhicule récréatif. -
Page 5: Choix De L'emplacement De L'appareil
INSTRUCTIONS D’INSTALLATION Choix de l’emplacement de l’appareil b. Conserver l’intégrité de la struc- ture. Sinon, le produit et/ou le VR pourraient Cet appareil est spécifiquement conçu pour l’installation sur le subir des dommages. toit d’un véhicule récréatif (VR). Pour déterminer les besoins Le toit doit pouvoir soutenir une charge de en refroidissement, ces points doivent être considérés : 59 kg (130 lb) lorsque le VR est en mouvement. -
Page 6: Conception Et Dimensionnement Du Système De Distribution De L'air
Conduit 6. Installation du système de distribution de l’air Conception et dimensionnement du a. Dometic Corporation recommande la configu- système de distribution de l’air ration de base présentée aux (FIG. 4), (FIG. 5), (FIG. 6) et (FIG. 7). Nous avons déterminé à... - Page 7 INSTRUCTIONS D’INSTALLATION FIG. 4 Retour Return Alimentation Supply Alimentation Supply Retour Return FIG. 5 Retour Retour Return Return Supply Supply Alimentation Alimentation FIG. 6 Retour Return Alimentation Alimentation Supply Supply Supply Supply Alimentation Alimentation Retour Return...
-
Page 8: Exigences Pour Le Câblage
INSTRUCTIONS D’INSTALLATION FIG. 7 Retour Return Retour Return Supply Alimentation Alimentation Supply Retour Return Return Retour Exigences pour le câblage 3. Câble de communication du thermostat a. Thermostat du CCC 2 1. A cheminer un fil d’alimentation en cuivre de I. -
Page 9: Choix De L'emplacement Du Thermostat
INSTRUCTIONS D’INSTALLATION 4. (Système CCC 2 seulement) Capteur de température I. Pour les détails de l’installation, consulter les instructions fournies avec le capteur. intérieure en option a. Acheminer un capteur de température intérieure Installation du thermostat, du capteur de (en option), de l’ouverture du toit au point de température intérieure en option et du montage du capteur. - Page 10 INSTRUCTIONS D’INSTALLATION FIG. 10 FIG. 12 Cloison Thermostat du CCC 2 (vue arrière) Câble de communication à 4 conducteurs Câble de communication Diamètre 5,1 cm (2 po) 2. Système une zone, écran ACL (LCD SZ) L es couleurs des fils du câble de commu- d.
-
Page 11: Pose De L'appareil Sur Le Toit
INSTRUCTIONS D’INSTALLATION Configuration (système CCC 2 seulement) f. Vérifier que les raccordements sont bien serrés et ne touchent pas d’autres bornes ou fils. 1. Configuration du module électronique g. Repousser les fils dans la cloison, au travers de Les microcommutateurs appropriés devront être la base. -
Page 12: Raccordement À L'alimentation 120 Vca
INSTRUCTIONS D’INSTALLATION a. Commande étagée ext. – N'est pas utilisée sur 2. RISQUE DE DÉCHARGE cet appareil. Laisser sur « OFF ». ÉLECTRIQUE. Assurer la mise à la terre confor- mément à tous les codes électriques en vigueur. b. Zone – Chaque thermostat du CCC 2 peut Le non respect de cet avertissement pourrait avoir jusqu'à... - Page 13 INSTRUCTIONS D’INSTALLATION 8. Enfoncer la gaine du câble dans la fente du FIG. 22 Tenir le fil en place avec la pointe dispositif anti-étirage intégré (FIG. 25). Il sera d’une pince tout en cintrant le fil à 90° nécessaire de couper le fil de terre et peut-être d’autres fils.
-
Page 14: Raccordement Des Fils Basse Tension Du Système Lcd Sz
INSTRUCTIONS D’INSTALLATION Raccordement des fils basse tension 11. Vérifier le connecteur pour s’assurer que les fils ont été correctement logés dans les contacts de du système CCC 2 l’ensemble de boîtier. Un fil correctement raccordé est entièrement logé dans sa propre fente sans ... -
Page 15: Serrer Les Boulons De Montage
5. Repérer les trous de montage dans le plateau de base. 2. Retirer le capot. 3. Aligner les quatre (4) cubes Dometic avec le 6. Percer les trous de montage dans le toit à l’aide plateau de base, comme il est indiqué (FIG. 30). -
Page 16: Contrôle Du Système (Système Lcd Sz Seulement)
INSTRUCTIONS D’INSTALLATION Réglage du différentiel Furnace/Aqua 9. Retirer les cubes Dometic. (Appareil de chauffage/Eau) (système C onserver les cubes Dometic pour de futures installations de l’appareil. CCC 2 seulement) 10. Réinstaller le capot. Ce système peut être configuré pour fonctionner avec un différentiel MARCHE/ARRÊT d’1 °F (1 °C) ou de... -
Page 17: Informations Générales
Dometic réduit l’exposition directe au soleil et par conséquent l’entrée de chaleur. De tels auvents ménagent également un espace... -
Page 18: Schémas De Câblage
POMPE À CHALEUR CÂBLE DE COMMUNICATION À 4 CONDUCTEURS APPAREIL DE CHAUFFAGE/EAU THERMOSTAT DU CENTRE (option) DE CONTRÔLE DU CONFORT 2 DOMETIC APPAREIL DE CHAUFFAGE/EAU 2 FILS – APPAREIL (option) DE CHAUFFAGE/EAU (option) CAPTEUR DE TEMP. INTÉRIEURE OUVERTURE DE (nécessaire a/chaque climatiseur 36,2 ±... -
Page 19: Schémas De Câblage Des Appareils
SCHÉMAS DE CÂBLAGE Schémas de câblage des appareils 3. Schéma de câblage du modèle H551816A 1. Schéma de câblage des modèles H541815A FIG. 38 et H541816A CONTRÔLÉ CÂBLAGE LOCAL FIELD WIRING 3312453.032 PASSED CÂBLAGE D’USINE FACTORY WIRING PAR TESTS NOIR VERT/JAUNE GRN/YEL DIELECTRIC...
