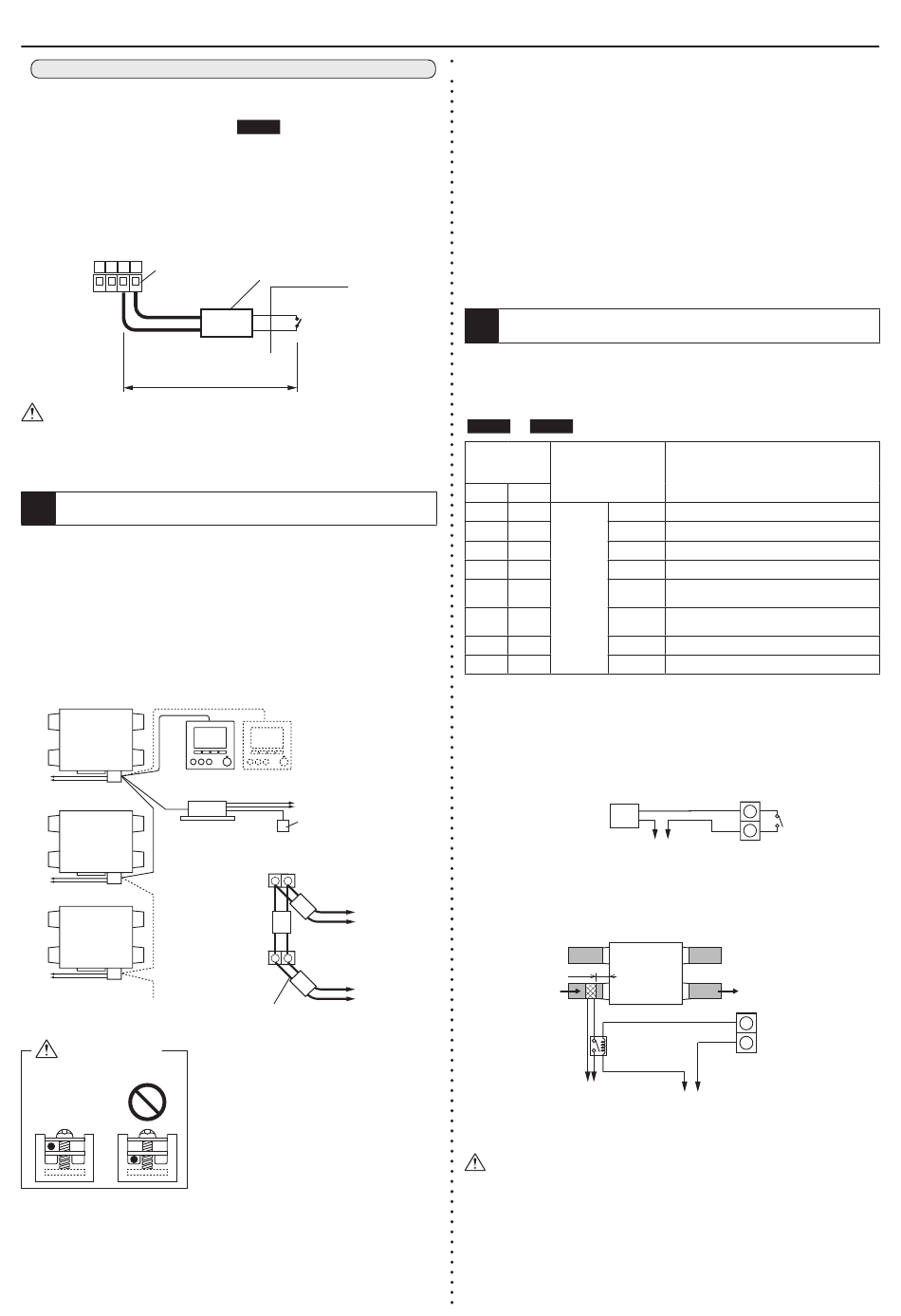

4. Méthode d'installation (suite)
Lorsque l'appareil externe présente un signal de contact sec
• Si l'entrée est un signal d'impulsion, mettez le commutateur
d'entrée d'impulsions [SW2-2] sur la position ON. (Reportez-vous
à la configuration des fonctions
• Lorsque le signal de niveau est sélectionné, la largeur du signal
doit être supérieure à 10 secondes pour ON et OFF.
• Lorsque le signal d'impulsion est sélectionné, une largeur
d'impulsion doit être de minimum 200 ms pour mettre l'unité
Lossnay sous tension et un intervalle de 10 s est nécessaire
jusqu'à la prochaine impulsion.
• Le câblage doit être effectué comme illustré ci-dessous.
Entrée de
1 2 Y Z
commande
externe Lossnay
(TM2)
Maximum 547 yd (500 m)
ATTENTION
• En cas d'utilisation d'un photocoupleur ou de tout autre type
de coupleur polaire sur le contact sec, branchez le pôle positif
à Y et le pôle négatif à Z .
3 Lors du fonctionnement simultané de plusieurs unités
Lossnay
Dans le cas où toutes les unités Lossnay sont de la même série LGH-
FRVX2-E, jusqu'à 15 unités peuvent être utilisées en même temps.
1) Raccordez les unités Lossnay dans l'ordre de l'unité 1 à l'unité 2,
l'unité 2 à l'unité 3 et ainsi de suite, jusqu'à 15 unités maximum, à
l'aide d'un câble de transmission.
Type de fil : câble bifilaire gainé
Diamètre du fil : AWG 22 (0,3 mm
2) Lors du couplage avec un appareil externe, réglez l'unité Lossnay
qui est dotée d'une entrée de signal externe sur "Principale".
Lossnay
Appareil
externe
Alimentation
Lossnay
Alimentation
Lossnay
Alimentation
MAX 15 unités
ATTENTION
TM4, TB5
✓
Remarque
• Ne serrez pas les vis du bornier avec un couple supérieur à 1,2
N ・ m. Cela pourrait endommager le circuit imprimé.
• Lors du raccordement de plusieurs câbles à la borne, utilisez
une cosse ronde.
• Le fil plein (fil monobrin) ne peut pas être raccordé.
)
No. 28
Câble gainé en PVC de AWG 20 (0,5
mm ) à AWG 15 (1,5 mm )
2 2
Appareil externe
Contact sec
)
2
Contrôleur à distance
(PZ-62DR-E)
Alimentation
Interrupteur d'alimentation
pour l'appareil externe
Première
TM4
1 2
unité Lossnay
Raccorder à
un contrôleur à
distance (PZ-
62DR-E)
Seconde
TM4 unité Lossnay
1 2
Raccorder à la
troisième unité
Câble de transmission
Lossnay
• Une seule unité peut être définie comme unité Lossnay
principale. Le signal de fonctionnement et le signal à impulsion
de l'appareil externe ne peuvent être connectés qu'à l'unité
Lossnay principale.
• Raccordez le câble d'alimentation à chaque unité Lossnay.
• Lors de la configuration de l'adresse Lossnay pour une
utilisation avec un système de réseau de climatiseurs
Mitsubishi Electric (MELANS) etc., l'unité Lossnay avec
l'adresse la plus petite dans le groupe sera l'unité Lossnay
principale. Si vous ne configurez pas l'adresse, définissez
l'adresse sur "1" pour une seule unité du groupe. L'unité
Lossnay avec une adresse de "1" correspond à l'unité Lossnay
principale. (Reportez-vous à "Configuration de l'adresse" de la
section 5 pour plus de détails.)
4
Sortie de signal de l'unité Lossnay
Réglez le commutateur DIP ou la configuration des fonctions de PZ-
62DR-E comme indiqué dans le tableau suivant en fonction du signal
de sortie nécessaire de l'unité Lossnay. Pour plus d'informations sur
la sortie du signal, reportez-vous à la configuration des fonctions
No. 12 No. 16
à .
Réglage du
Configuration des
commutateur
fonctions de PZ-
DIP
62DR-E
SW5-1 SW5-2
- -
OFF OFF
ON OFF
OFF ON
12
ON ON
N/A N/A
N/A N/A
N/A N/A
• Ne serrez pas les vis du bornier avec un couple supérieur à 0,5
N ・ m. Cela pourrait endommager le circuit imprimé.
• Lors du raccordement de plusieurs câbles à la borne, utilisez une
cosse ronde.
• Si plusieurs signaux de sortie sont nécessaires, utilisez la borne de
sortie de signal en option (PZ-N4GS-E).
Indicateur
Appareil externe
etc.
Lors de l'utilisation du signal de sortie du préchauffage, le câblage
doit être effectué comme illustré ci-dessous.
2,2 yd (2 m ou plus)
OA
Préchauffage
Alimentation
pour l'appareil de
chauffage
ATTENTION
• Le non-respect des instructions ci-dessous peut provoquer un
incendie.
• Choisissez un préchauffeur OA pouvant contrôler la
température de l'air de sortie du chauffage même si le débit
d'air est maximal et minimal. Sinon, le ventilateur d'alimentation
pourrait basculer en fonctionnement intermittent.
• Sélectionnez un chauffe-conduit conforme aux lois locales et
nationales, aux ordonnances et aux normes.
Fra-10
Sortie de signal
0 Priorité commutateur DIP
1 Moniteur de fonctionnement
2 Moniteur de dysfonctionnement
3 Moniteur de dérivation
Moniteur de fonctionnement du
4
ventilateur d'alimentation
Moniteur de fonctionnement du
5
ventilateur d'évacuation
6 Sortie du signal de préchauffage
7 Sortie du signal de post-chauffage
TM3
9
10
Alimentation pour
Max. 230 VCA, 1 A
appareil externe
24 VCC, 1 A
Min. 208 VCA, 100 mA
5 VCC, 100 mA
Lossnay
SA
TM3
9
Relais
10
Alimentation
Max. 230 VCA, 1 A
pour le relais
24 VCC, 1 A
Min. 208 VCA, 100 mA
5 VCC, 100 mA
