TR
2. ÜRÜN TANIMI
2.1. İçerik - Şekil 1
İşaret
1
Programlama arabirimi
2
Çıkartılabilir bağlantı uçları yuvaları
3
Kapak
4
Kapak vidası
5
Uzaktan kumandalar*
6
Kablo tutucusu
7
Kablo tutucusu vidası
8
Anten
9
230 V aydınlatma çıkışı koruma sigortası (250 V / 5 A)
10
Yedek sigorta (250 V / 5 A)
* uzaktan kumandaların sayısı kitlerin paketlerine göre değişiklik gösterebilir.
2.2. Uygulama alanı
CONTROL BOX 3S kumanda kabini, kapıların açılmasını ve kapanmasını
sağlamaya yönelik 24 V'lik bir veya iki Somfy motorun kumandası için
tasarlanmıştır.
2.3. Ölçüler - Şekil 2

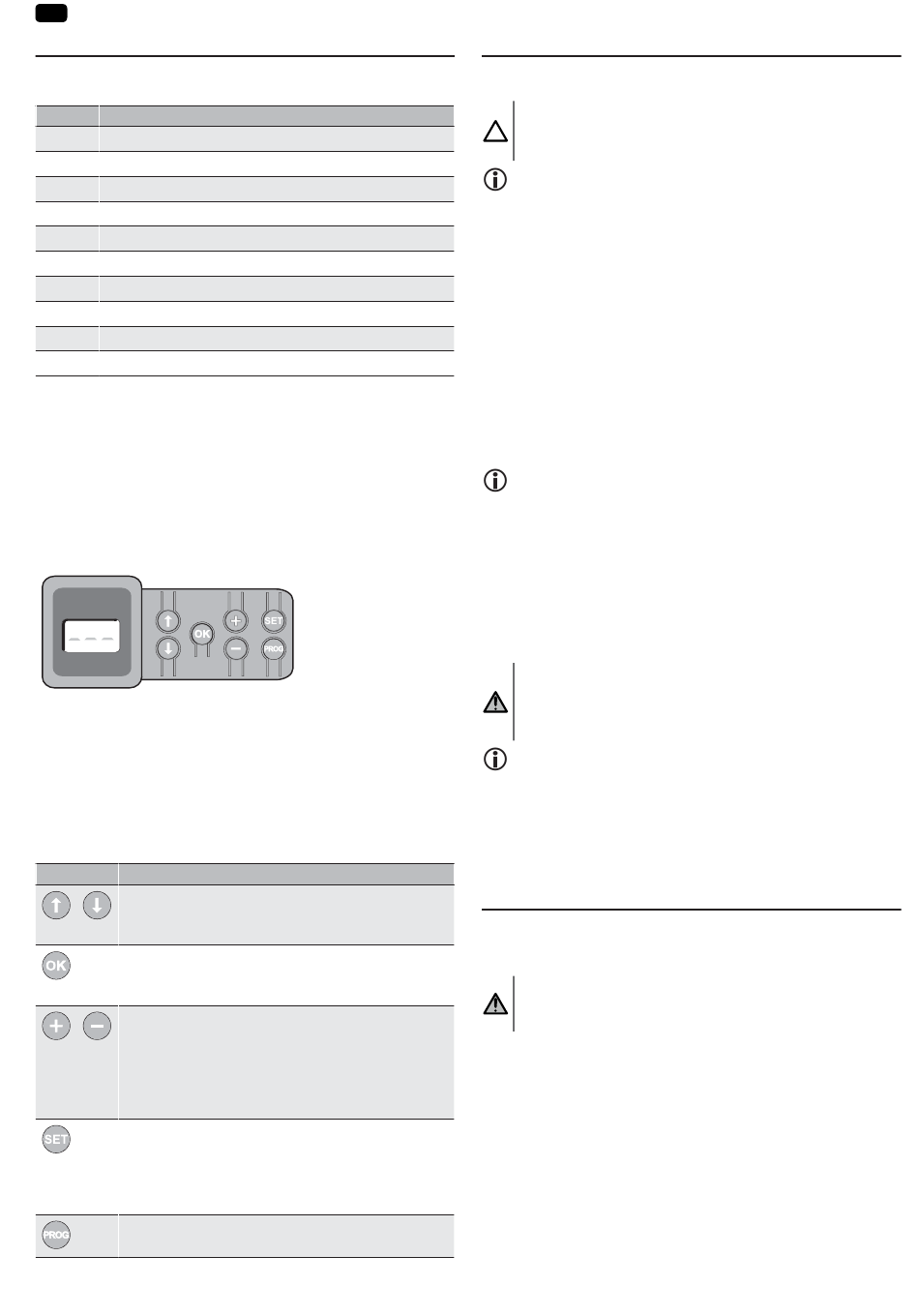

2.4. Arabirimin tanımı
2.4.1. 3 basamaklı LCD ekranı
Parametrelerin, kodların (çalışma, programlama, hata ve arızalar) ve
hafızaya alınan verilerin gösterilmesi.
Parametre değerlerinin gösterilmesi:
• sabit = seçilen/otomatik ayarlanan değer
• yanıp sönen = parametrenin seçilebilir değeri
2.4.2. Tuşların fonksiyonları
Tuş
Parametre ve kod listesinde gezinme:
• kısa basma = parametrelerin birer birer görüntülenmesi
• sürekli basma = parametrelerin hızlı görüntülenmesi
• Otomatik öğretme çevriminin başlatılması
• Bir parametre seçiminin onaylanması
• Bir parametre değerinin onaylanması
Bir parametre değerinin değiştirilmesi:
• kısa basma = parametre değerlerin birer birer görün-
tülenmesi
• sürekli basma = parametre değerlerin hızlı görüntülen-
mesi
Zorunlu çalıştırma modunun kullanılması
• 0,5 sn. basma: parametreleme menüsünün girişi ve çıkışı
• 2 sn. basma: otomatik öğretmenin açılması
• 7 sn. basma: otomatik öğretmenin ve parametrelerin
• Otomatik öğretmenin yarıda kesilmesi
• 2 sn. basma: uzaktan kumandaların hafızaya alınması
• 7 sn. basma: tüm uzaktan kumanda komutlarının silinmesi
3
Tanım
Fonksiyon
silinmesi

3. MONTAJ

3.1. Kabinin sabitlenmesi - Şekil 3
Dikkat
Kabinin yatay konumda monte edilmesi gerekir.
Antenin konumunu değiştirmeyiniz.
Kumanda kabinini motorlara bağlayan kablolar için izin verilen
maksimum uzunluk 20 m'dir.
Kumanda kabininin zeminden minimum 40  cm yüksekliğe monte
edilmesi gerekir.
Sabitleme vidaları, sabitleme mesnedi tipine uygun olanlarından
seçilmelidir.
1) Mesnet üzerine sabitleme noktalarını çizmek için kumanda kabininin
zeminini kullanınız.
Kumanda kabininin düz olduğunu kontrol ediniz.
2) Mesnedi deliniz.
3) Kumanda kabinini sabitleyiniz.
4) Kumanda kabinini kapatmadan önce sızdırmazlık contasının düzgün
şekilde takıldığını kontrol ediniz.
3.2. Motorların kablo tesisatı - Şekil 4
M1, ilk açılan ve son kapanan kapı kanadının üzerine monte edilmiş
motordur.
1) İlk açılması ve son kapanması gereken kapı kanadının motorunu, M1
soketine (11 ve 12 no'lu uçlar) bağlayınız.
2) İkinci kapı kanadı motorunu, M2 soketine (14 ve 15 no'lu uçlar)
bağlayınız.
3) Sadece Ixengo motorları için M1 limitini (beyaz kablo) 13 no'lu uca ve
M2 limitini (beyaz kablo) 16 no'lu uca bağlayınız.
3.3. Şebeke beslemesine bağlama - Şekil 4
Uyarı
230V besleme kablosunu bloke etmek için mutlaka birlikte verilen
kablo tutucuları kullanılmalıdır.
Sigorta sadece 230V'lik alan aydınlatmasını korur.
Topraklama kablosu, kopması riski nedeniyle her zaman faz ve nötr
kablosundan daha uzun olmalıdır.
1. sınıf bir alan aydınlatması bağlantısı öngörülüyorsa kumanda
kabinini mutlaka topraklayınız (3 veya 4 no'lu uç).
Kumanda kabininin 1 ve 2 no'lu uçlarını, 230V şebeke beslemesine
bağlayınız.
4. HIZLI ÇALIŞTIRMA
4.1. Motorların kablo tesisatının ve kapı kanatlarının
açılma yönünün kontrol edilmesi - Şekil 5
Uyarı
Bu işlem sırasında alanı, kişilerin erişimine kapatarak emniyete
alınız.
1) Kapı kanatlarını manuel olarak ara konuma alınız ve motorları
kilitleyiniz.
2) Motorlara "+" veya "-" tuşunu basılı tutarak kumanda ediniz.
- "+", M1 tarafından kumanda edilen kapı kanadının açılmasını ve
sonra M2 tarafından kumanda edilen kapı kanadının açılmasını
sağlar.
- "+", M2 tarafından kumanda edilen kapı kanadının kapanmasını ve
sonra M1 tarafından kumanda edilen kapı kanadının kapanmasını
sağlar.
3) M1 ve/veya M2 tarafından kumanda edilen kapı kanadının hareketi
doğru değilse 11 ve 12 no'lu uçların üzerindeki M1 kablolarını ve/veya
14 ve 15 no'lu uçların üzerindeki M2 kablolarını ters bağlayınız.
CONTROL BOX 3S io
