SECTION 1 - SOCLE PRISE ÉLECTRIQUE
NOTICE D'INSTALLATION DU SOCLE PRISE ELECTRIQUE UNIQUE
POUR UNITÉ DE CONDUITE CENTRALE POUR TOUT TYPE DE
FAUTEUILS ROULANTS ELECTRIQUE SUR L'ASSISE.
Le socle de prise électrique pour unité de conduite centrale est
compatible avec tous les fauteuils roulants électriques sur le
marché. Cette section vous informera sur les différents types
d'assises, les pattes de montage disponibles afin de solidariser
les différents socles de prise électrique aux différents assises
ainsi que la marche à suivre afin de faciliter le montage de ces
derniers.
1.1
DÉCONNECTER LE MANIPULATEUR
1.1.A. : Désolidarisez le manipulateur avec le pantographe de
l'accoudoir du fauteuil roulant électrique.
1.1.B. : Déconnecter le câble BUS du module de puissance du
fauteuil roulant électrique.
Si l'assise est en bois, vissez la patte de montage dans l'assise.
Le premier socle prise doit être positionné de manière à per-
mettre à l'utilisateur de venir en appui au niveau des coudes
sur les deux accoudoirs quand il utilisera l'unité de conduite
centrale de son choix. En règle générale, l'unité de contrôle doit
être positionnée de 5 à 7cm au dessus du niveau des coudes.
La position du manipulateur ou unité de contrôle varie d'une
personne à l'autre mais en règle générale, plus elle est près de
l'utilisateur, plus elle est fonctionnelle.
1.2.
INSTALLATION DU SOCLE PRISE ELECTRIQUE CENTRAL
SUR L'AVANT (ASSISE BOIS)
1 .2.A. Désolidarisez l'assise du châssis du fauteuil roulant élec-
trique et retournez là.
1.2.B. Montez le socle prise électrique (30200) sans trop serrer
sur une des pattes de montage avant suivantes en utilisant les
quatre vis fournies (35389), les rondelles plates, (35301) ainsi
que les rondelles de blocage (35303).
•
PATTE DE FIXATION ESCAMOTABLE STEALTH, RÉGLABLE EN
INCLINAISON (30301)
•
PATTE DE FIXATION RIGIDE STEALTH, RÉGLABLE EN INCLINAISON,
MONTAGE AVANT ET LATERAL, 1,75 '' x 5,25'' (30309)
•
PATTE DE MONTAGE FIXE E T RÉGLABLE EN INCLINAISON
STEALTH, 1,75'' X 5,70'' (30355)
7

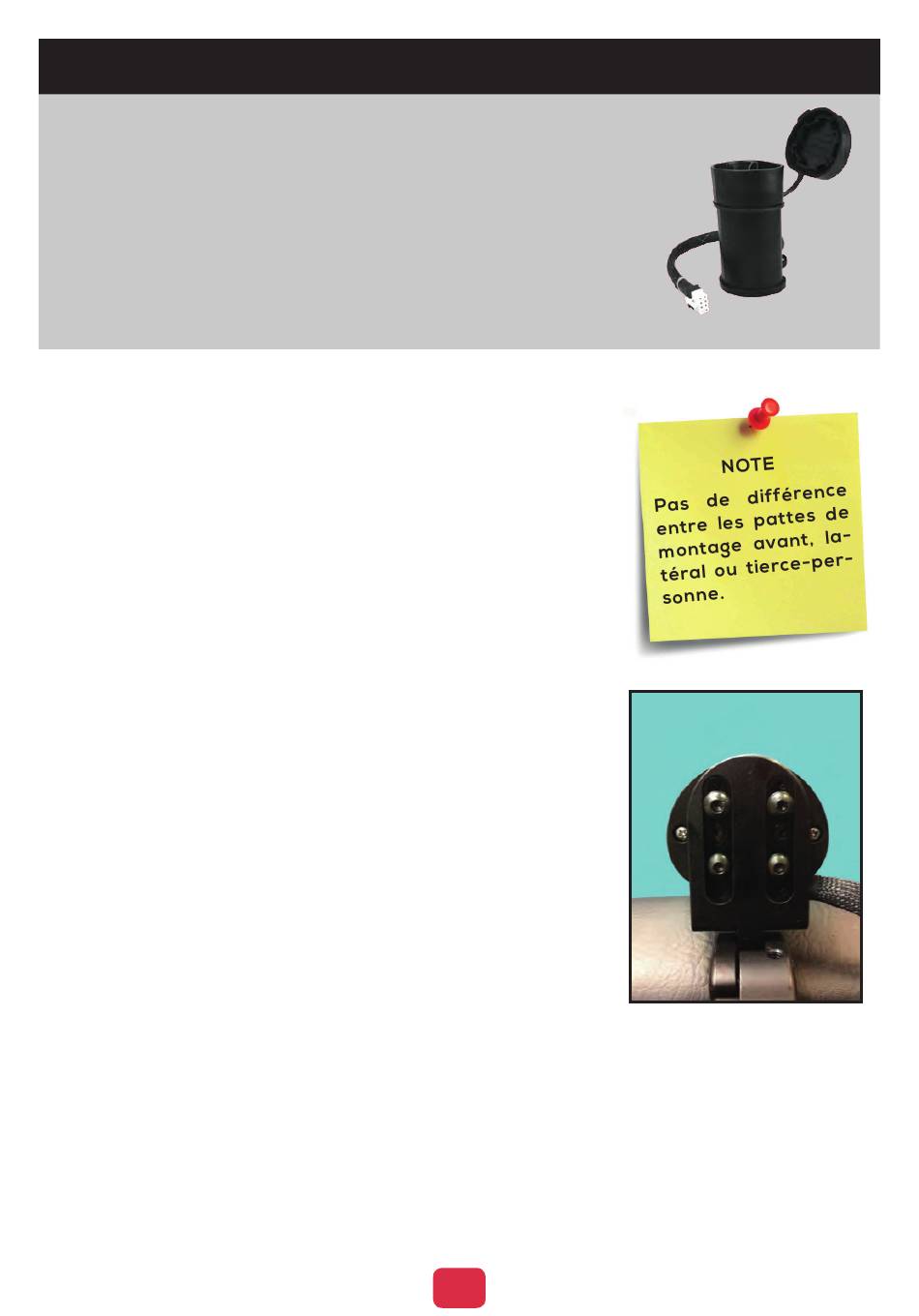

1.2.B. Montez le socle prise
électrique sans trop ser-
rer sur une des pattes de
montage
