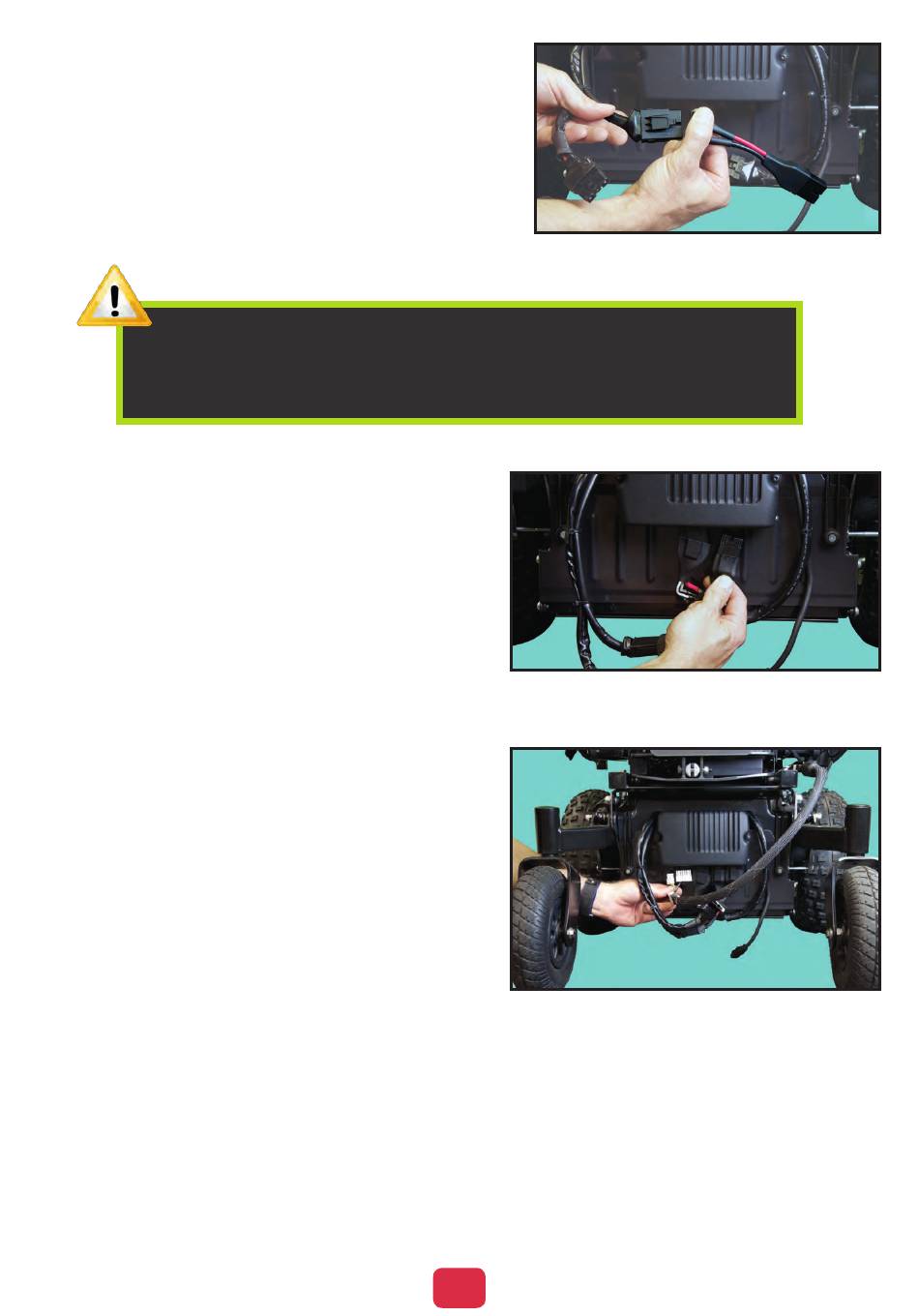

2.3.A. Attachez le faisceau de dérivation aux prises
des câbles moteurs et batteries du fauteuil roulant
électrique.
Il est nécessaire de sectionner les connecteurs des
moteurs VR2 et relier les câbles moteur aux deux
faisceaux de raccord moteur (30425) fournis avec
le JoyBar compatible avec l'électronique VR2.
PG DRIVES VR2 : Il n'existe pas de connecteur homologue pour les connecteurs
moteur qui sont utilisés avec le module de puissance VR2 de PG DRIVES.
2.3.B. Branchez les trois faisceaux de dérivation
sur le module de puissance du JoyBar.
2.3.C. Connectez le faisceau du socle prise simple
(35804)six broches au module de puissance. Si
plusieurs socles prises sont présents sur l'assise,
reliez le faisceau multiprise 24'' (30410) au fais-
ceau du contrôleur (30546) en utilisant la prise
huit broches. Puis reliez la prise six broches et la
prise quatorze broches du faisceau réducteur au
module de puissance.
Pour les fauteuils électriques équipés de kit d'éclai-
rage, de vérins, utilisez le faisceau contrôleur/ré-
ducteur/lumière et vérins (30525) à la place du
faisceau réducteur. Pour le moment, le faisceau
contrôleur/réducteur/lumière et vérins est fourni
sans les prises emboîtables qui sont différentes
sur tous les fauteuils roulants électriques. Le fais-
ceau de connexion (30535) est fourni avec treize
câbles indépendants pour reliez les lumières et les
vérins. Pour certaines installations, tous les câbles
ne seront pas utilisés.
2.3.D. Câblage lumières et vérins
Avant de désolidariser le câblage d'origine, faites un schéma du câblage des vérins les reliant
au module d'origine. Libellez les câbles qui alimentent le(s) vérin(s) et marquez tout interrup-
teur qui pourrait être présent. Assurez-vous de bien indiquer ce que le ou les interrupteurs
contrôlent. Ceci sera nécessaire afin de déterminer où relier les câbles des vérins ou interrup-
teurs sur la prise quatorze broches.
IMPORTANT
2.3.B. RELIER CHAQUE FAISCEAU AU MO-
DULE DE PUISSANCE
19
