2.2.D. Reliez la prise quatorze broches du faisceau contrôleur/réducteur/lumière et vérins sur
la prise femelle quatorze broche correspondante sur le module de puissance du Joybar.
2.3.F. Reliez la prise six broches du faisceau contrôleur/réducteur/lumière et vérins sur la
prise femelle six broches correspondante sur le module de puissance du Joybar.
2.3.G. Reliez la prise huit broches du faisceau contrôleur/réducteur/lumière et vérins au fais-
ceau relié à la prise socle du JoyBar (30200).

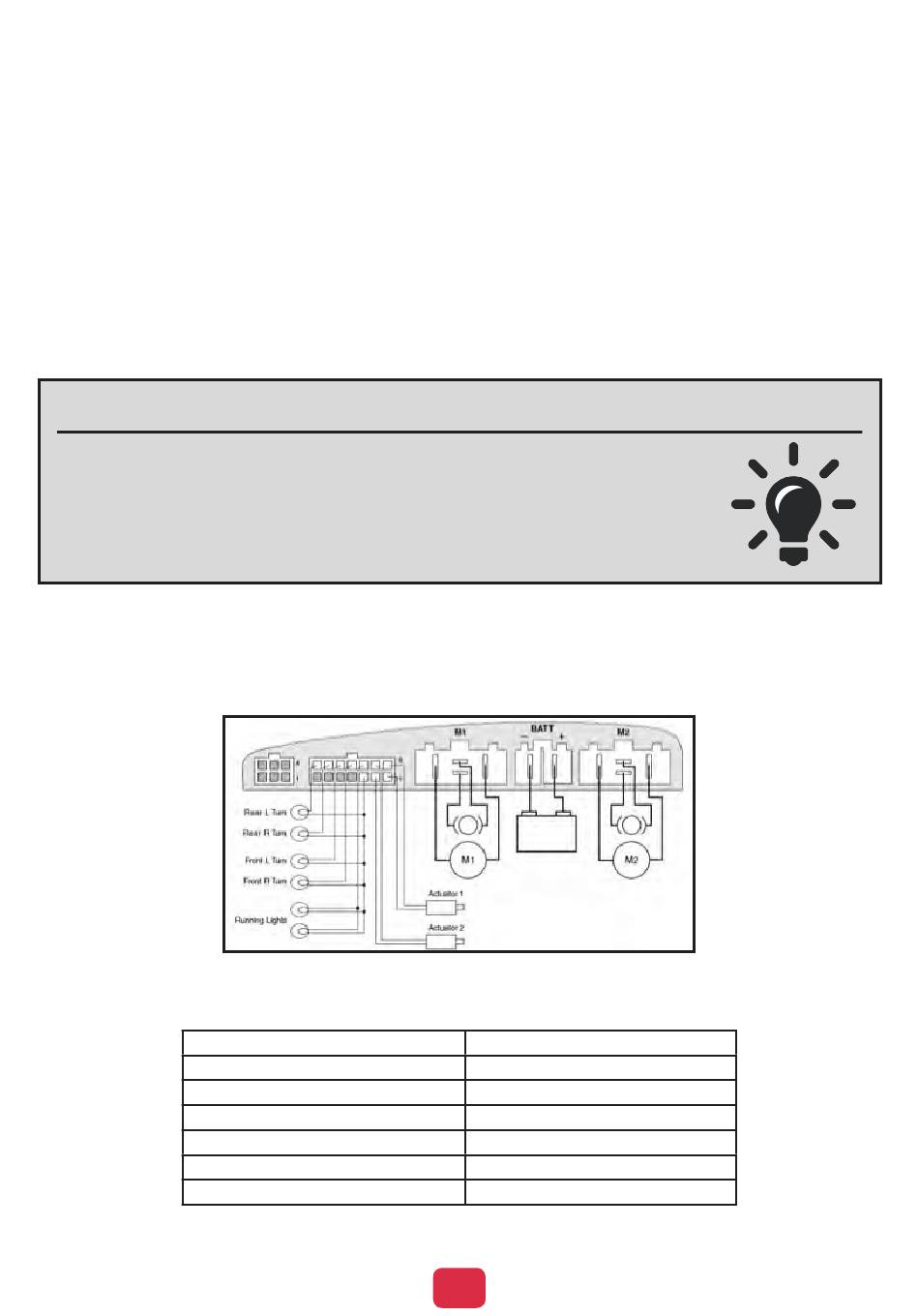

2.3.H. Afin de ne pas vous tromper dans vos connexions, reportez vous aux schémas indi-
quant la connectique pour vérins et réducteurs.
Il est recommandé de couper les câbles d'origine afin de faciliter la connexion.
Reliez toutes les connexions avec des raccords adaptés.
La direction d'un vérin peut changer si le montage des câbles est inversé.
Broche 1 - Moteur assise 1+
Broche 2 - Moteur assise 2+
Broche 3 - B+
Broche 4 - B-
Broche 5 - Courant multifonction 1
Broche 6 - Courant multifonction 2
Broche 7 - Courant multifonction 3
ASTUCE
Connectique 14 broches
Broche 8 - Moteur assise 1
Broche 9 - Moteur assise 2
Broche 10 - Lumières
Broche 11 - Virage avant droit
Broche 12 - Virage avant gauche
Broche 13 - Virage arrière droit
Broche 14 - Virage arrière gauche
