1.2.C. Positionnez la patte de montage avec le socle prise (30200) après les avoir solidarisés au
centre sur l'envers de l'assise de manière à ce que le corps du socle soit légèrement en contact avec
le revêtement de l'assise. Dans certains cas il sera préférable d'espacer le corps du socle de l'assise
afin de pouvoir changer son angle en direction de l'utilisateur ou de l'assise pour que l'unité de contrôle
soit plus près de l'utilisateur. Déporter légèrement le socle prise de l'assise permet également de créer
un espace de rangement pour le bouchon de protection pluie qui pourrait gêner l'utilisateur au niveau
des jambes. Assurez-vous qu'il y ait au moins 1,5cm de bois entre la vis et l'arrête de l'assise.
1.2.D. Les trous ronds ou oblongs sur les pattes de montage sont espacés de 2,5cm. Faites quatre trous
sous l'assise espacés de 2,5cm chacun centrés par rapport aux trous de la patte de fixation. Pour les
pattes avec trous oblongs, prévoyez un emplacement permettant une plage de réglage avant arrière.
1.2.E. Pré-percez quatre trous en utilisant un foret de 3,5mm.
TOUJOURS utiliser les quatre vis à bois fournis avec la patte de montage !
1.2.F. Vissez la patte de fixation du socle en utilisant quatre vis
à bois (35338), des rondelles plates (35301) et des rondelles
de blocage (35303) fournies par le fabricant. Ne vissez pas
trop fort afin de ne pas fendre la plaque d'assise. Vissez puis
ajustez d'un quart de tour, en règle générale, cela suffit.
1.2.G. Positionnez le socle de prise électrique pour l'unité de
commande et serrez les vis de la patte de montage (35389).
1.3.
INSTALLATION DU SOCLE PRISE ELECTRIQUE LATÉRAL (ASSISE BOIS)
Le socle de prise latéral n'est pas soumis aux mêmes forces de torsions que le socle avant
central ou celui à l'arrière pour la tierce-personne. Ce socle est principalement utilisé comme
rangement afin de faciliter les transferts ou l'installation à table ou sur un poste de travail
quelconque. Nous vous recommandons d'incliner légèrement le socle vers l'extérieur du fau-
teuil roulant électrique afin de dégager l'accoudoir.
1.3.A. Montez le socle prise électrique sans trop serrer à l'aide d'une des pattes de montage
latérale mentionnées ci-dessous en utilisant les quatre vis fournies (35389), les rondelles
plates, (35301) ainsi que les rondelles de blocage (35303).
•
PATTE DE FIXATION RIGIDE STEALTH, RÉGLABLE EN INCLINAISON 1,75 '' x 5,25''(30309)
•
PATTE DE FIXATION RIGIDE STEALTH, RÉGLABLE EN INCLINAISON 1,75 '' x 8,25''(30311)
•
PATTE DE FIXATION RIGIDE CINTRÉE 10°, 1,75 '' x 5,70'' (30354)
ATTENTION !
NE PERFOREZ PAS LA PLAQUE D'ASSISE !
IMPORTANT

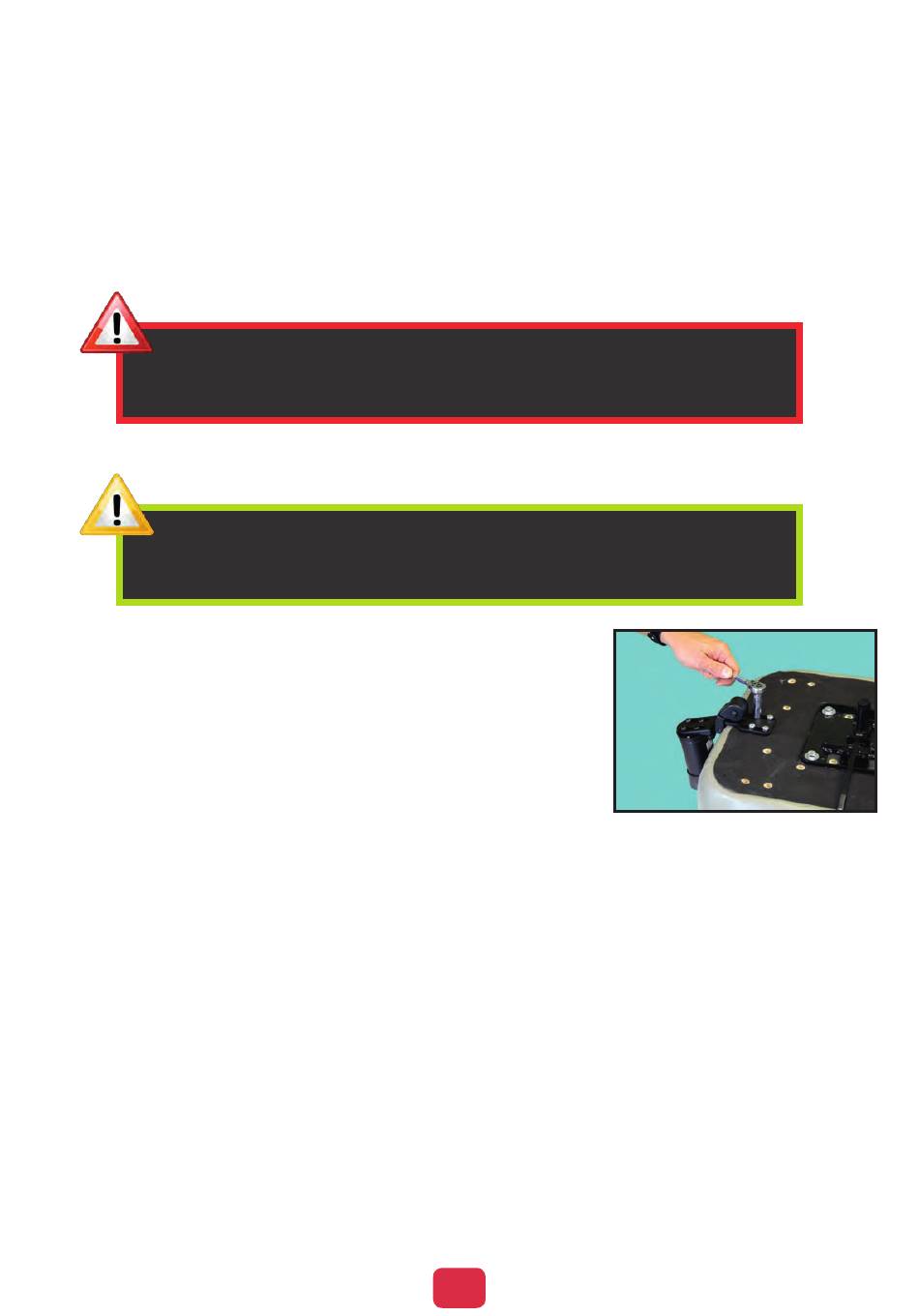

1.2.F. VISSER LA PATTE DE
MONTAGE AVANT
8
