2.1. MONTAGE DU JOYBAR SUR LE MÂT
2.1.A. Faites passer les fils de l'unité de contrôle Joy-
Bar (30904) par la lumière au dessus du boîtier de
colonne JoyBar (30801).
2.1.B. Solidarisez l'unité de contrôle JoyBar à la partie
supérieure du boîtier par les trois points de serrage en
utilisant la visserie fournie.
2.1.C. Il peut être nécessaire d'effectuer des réglages
sur la patte de montage du socle afin d'optimiser
l'écartement avec le dossier.
2.1.D. Montez le boîtier de colonne JoyBar (30801) sur
les côtés du mât de conduite en utilisant la visserie
fournie.
Vous trouverez sur le boîtier de colonne JoyBar des
positions de perçage qui peuvent être utilisées au cas
où vous devriez rehausser l'unité de contrôle (30904)
pour le confort de l'utilisateur ou l'optimisation de la
conduite.

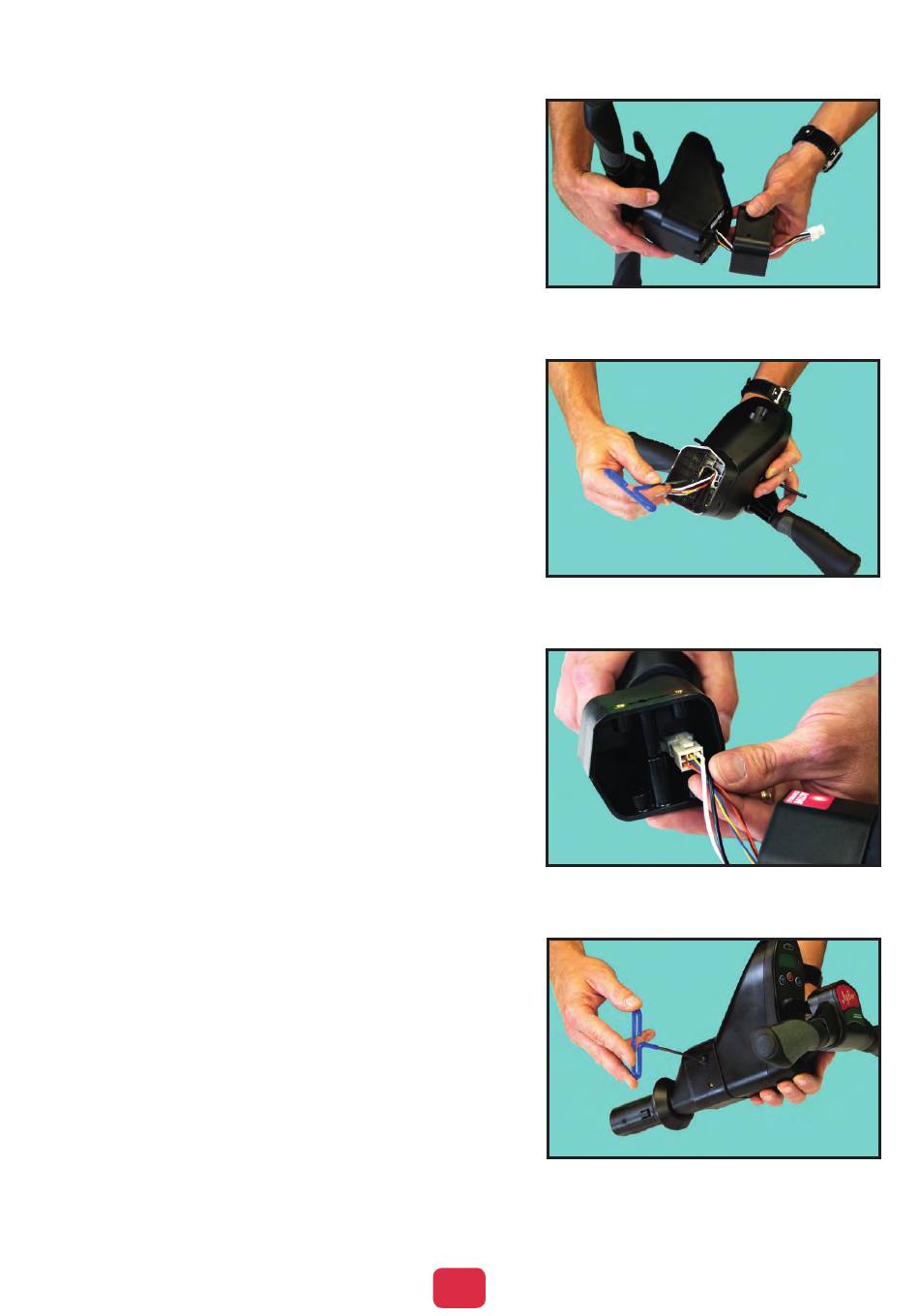

2.1.A. PASSER LES FILS DANS LE
BOÎTIER
2.1.B. SOLIDARISER LE BOÎTIER À
L'UNITÉ DE CONTRÔLE
2.1.C. EFFECTUER LES CONNEXIONS
2.1.B. SOLIDARISER LE BOÎTIER À
L'UNITÉ DE CONTRÔLE
