2.2.D. Démontez le module de puissance du
fauteuil électrique tout en conservant la visserie
d'origine afin de monter le module de puissance
du JoyBar.
2.1.E. Montez le module de puissance du Joy-
Bar à la place du module de puissance du ma-
nipulateur d'origine.
La plupart des modules de puissance utilisent
les mêmes points d'ancrage sur le fauteuil rou-
lant électrique.
Si les points d'ancrage ne sont pas alignés, il est
nécessaire de faire de nouveaux trous qui cor-
respondent aux lumières du module de rempla-
cement. Si la place le permet, basez-vous sur un
trou existant sur le châssis afin de déterminer
l'emplacement du trou à percer. Faites votre
marquage et percez. Pour certaines installa-
tions, une visserie plus longue sera nécessaire
pour le montage du module de puissance de
remplacement.
2.3.
CONNEXION DES CÂBLES BATTERIE ET MOTEURS
Toute unité de contrôle JoyBar ou module de puissance est fourni avec les câbles compa-
tibles à l'électronique d'origine montée sur le fauteuil roulant électrique. Les électroniques
des modules de puissance suivantes peuvent être rattachées à deux câbles de nouvelles
unités de contrôles centrales et un pack batteries qui fait office de connexion au module de
puissance Active Controls JoyBar :
Dynamic Shark / Dynamic DX
1- Câble moteur gauche (30417)
1- Câble moteur droit (30423)
1- Câble adaptateur batterie (30418)
PG Drives VR2
2-Câbles de sertissage moteur (30425)
1- Câble adaptateur batterie (30418)

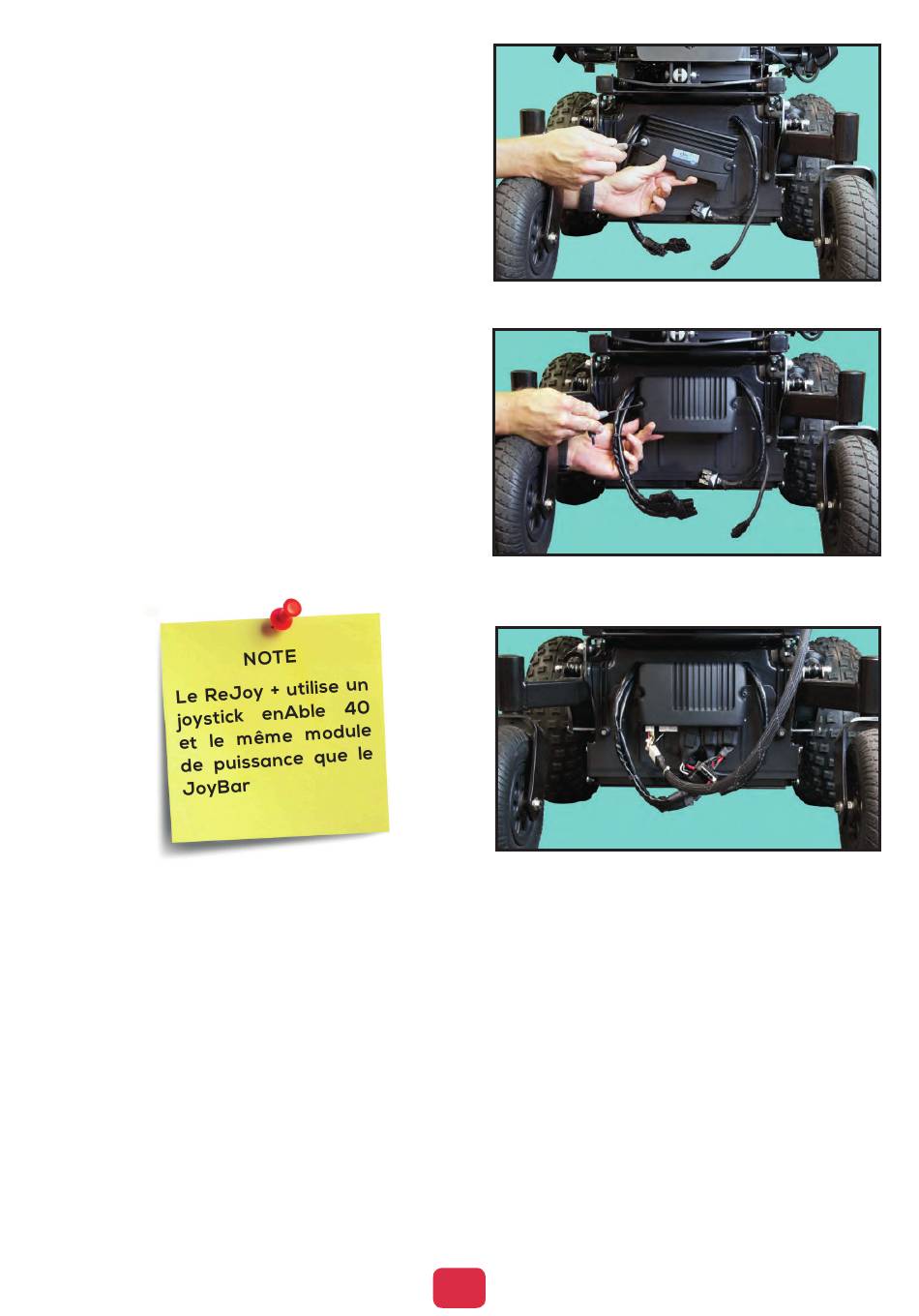

2.2.D. DÉMONTER LE MODULE DE PUISSANCE
2.2.E. MONTER LE MODULE DE PUISSANCE
JOYBAR
2.2.D. MODULE CONNECTÉ
PG Drives R-Net
2- Câbles moteur (30415)
1- Câble adaptateur batterie (30416)
Curtis enAble 50
1- Multiprise standard (30546)
