1.5.
INSTALLATION DU SOCLE PRISE ELECTRIQUE CENTRAL AVANT (ASSISE MÉTALLIQUE)
1.5.A. Montez une des patte de fixation listées ci-dessous sur le socle avant sans trop ser-
rez pour pouvoir parfaire le réglage en utilisant les quatre vis (35389), les rondelles plates
(35301) et des rondelles de blocage (35303) fournies par le fabricant.
•
PATTE DE FIXATION AVANT ESCAMOTABLE STEALTH, RÉGLABLE EN INCLINAISON (30301)
•
PATTE DE MONTAGE AVANT ET LATÉRALE FIXE, RÉGLABLE EN INCLINAISON STEALTH, 1,75'' X 5,25''L (30309)
•
PATTE DE MONTAGE AVANT FIXE STEALTH, 1,75'' X 5,70''(30355)
1.5.B. Utilisez les trous existants dans la
plaque d'assise (prévus pour le plot d'ab-
duction) ou percez cette dernière afin de
montez la patte de fixation fixe ou esca-
motable sur laquelle vous visserez le socle
prise avant.
Seulement deux écrous suffisent sur une
plaque d'assise en métal pour faire face
aux torsions exercées sur la patte de mon-
tage.

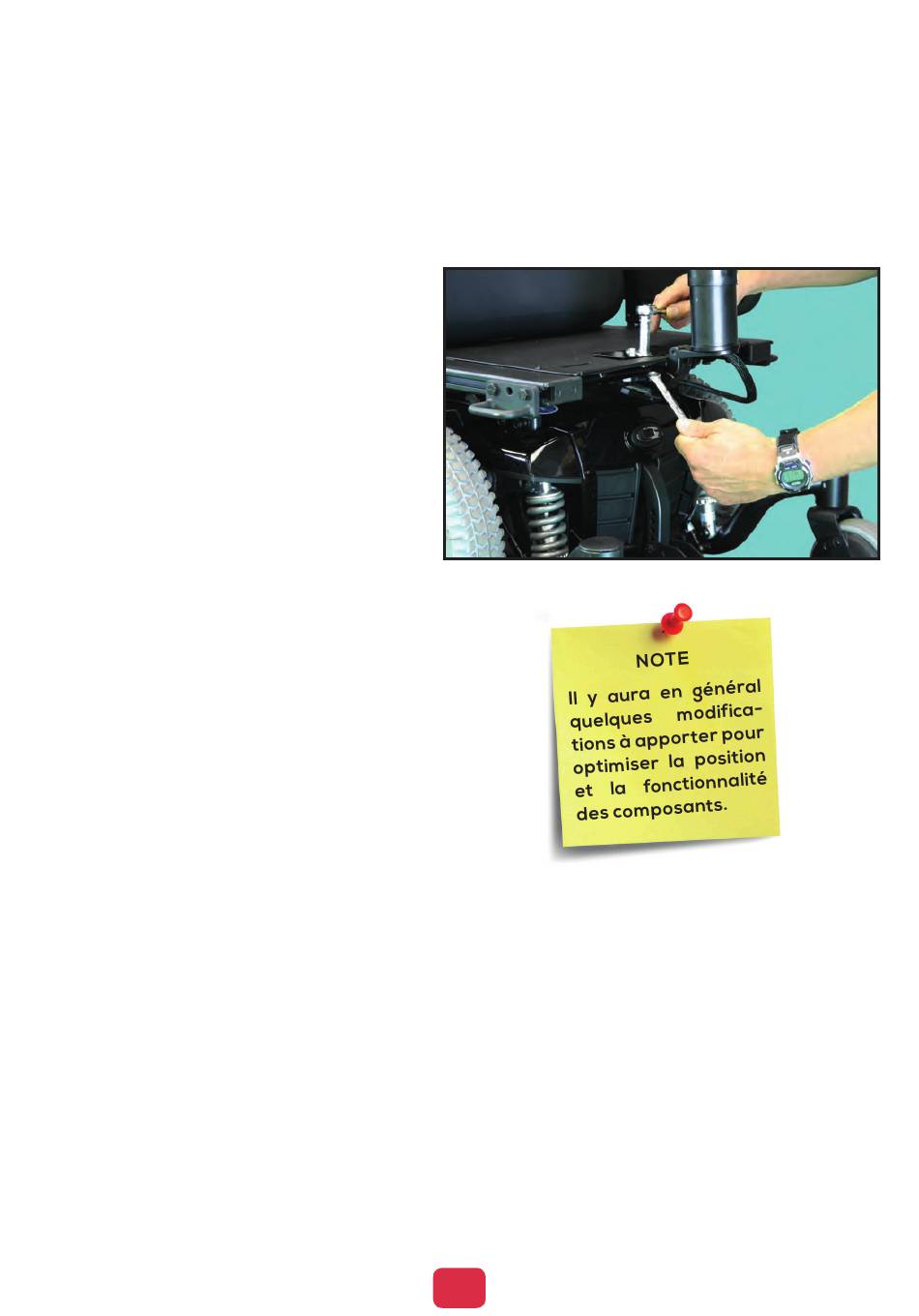

Positionnez la patte de montage avec le
socle prise (30200) après les avoir soli-
darisés au centre sur l'envers de l'assise
de manière à ce que le corps du socle
soit légèrement en contact avec le re-
vêtement de l'assise. Dans certains cas
il sera préférable d'espacer le corps du
socle de l'assise afin de pouvoir changer
son angle en direction de l'utilisateur ou
de l'assise pour que l'unité de contrôle
soit plus près de l'utilisateur. Déporter
légèrement le socle prise de l'assise
permet également de créer un espace
de rangement pour le bouchon de pro-
tection pluie qui pourrait gêner l'utilisa-
teur au niveau des jambes.
1.5 .C. Pour les pattes de fixations de socle réglables escamotables ou inclinables, le réglage
s'effectue à l'aide d'une clé Allen. Desserrez la vis sur le côté de la patte de montage, effec-
tuer le réglage souhaité puis resserrez.
12
