1.3.B. Positionnez la patte de montage du socle latérale
avec le socle prise (30200) pré-monté du côté souhaité
de l'assise en jouant sur la profondeur.
La profondeur va dépendre de la proximité de l'unité de
contrôle souhaitée par l'utilisateur afin d'effectuer ses
transferts, et pour jouer sur la position du fauteuil lors de
l'approche d'une table tout en prenant en considération
la limitation de l'assise.

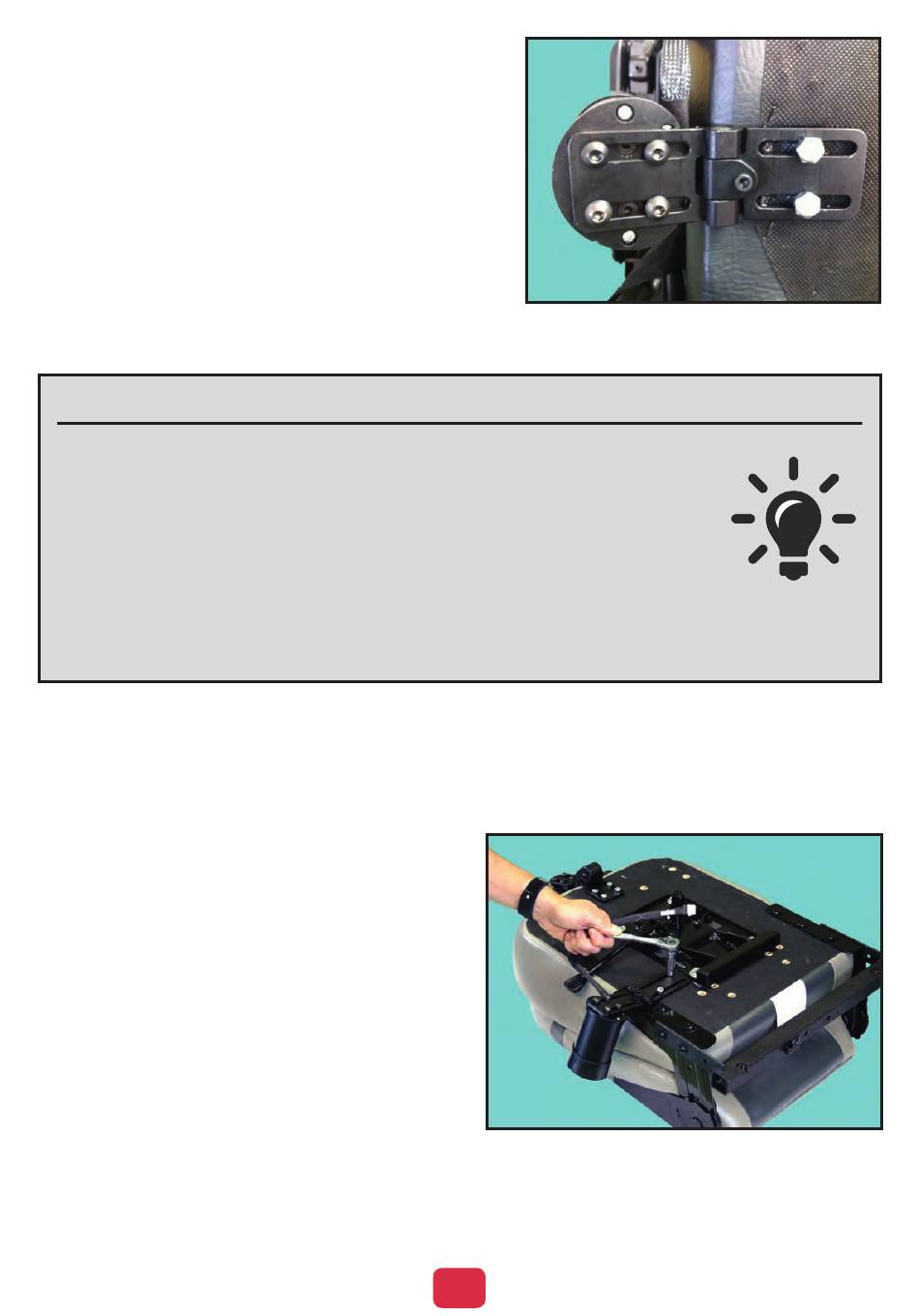

A ce niveau de l'assemblage, vous pouvez vous assurer qu'il y ait assez d'espace pour la
patte de montage latérale afin que l'unité de commande soit assez dégagée par rapport
à l'accoudoir :
Les pattes de montage latérales sont disponibles en différentes tailles et styles. Les
pattes fixes réglables en inclinaison ou coudées basculent le Joybar ou le ReJoy suf-
fisamment afin de dégager l'accoudoir quand il est rabattu. Assurez-vous également
qu'en position la plus extérieure le socle ne dépasse pas la largeur hors-tout de l'accou-
doir afin d'éviter tout accrochage lors du passage de porte.
Les pattes de montage non réglables peuvent être positionnées sur une largeur souhaitée par l'utilisateur,
puis des trous peuvent être pré-percés dans l'assise pour le montage de la visserie.
1.3.C. Une fois que la position a été déterminée, marquez quatre points côte à côte espacés
de 2,5cm sur la plaque d'assise.
Les pattes de montage ont des trous ou des rainures espacées de 2,5cm. Pour les pattes
rainurées, marquez le trou de manière à prévoir un ajustement en profondeur.
1.3.D. Pré-percez des trous en utilisant un foret
de 3,5mm.
1.3.E. Montez le socle prise électrique latéral en
utilisant les quatre vis fournies (35338), les ron-
delles plates, (35301) ainsi que les rondelles de
blocage (35303). Ne vissez pas trop fort afin
de ne pas fendre la plaque d'assise. Vissez puis
ajustez d'un quart de tour, en règle générale,
cela suffit.
1.3.F. Affinez la position finale du socle latéral et
serrez les vis de montage du socle. (35389).
1.3.B. POSITIONNER LA PATTE DE
MONTAGE LATÉRALE
ASTUCE
1.3.E. MONTER LE SOCLE PRISE ÉLECTRIQUE
LATÉRAL
9
