3.1.
ASSEMBLAGE
LATÉRAUX REJOY E T DU MANIPULATEUR
SUR LE MÂT

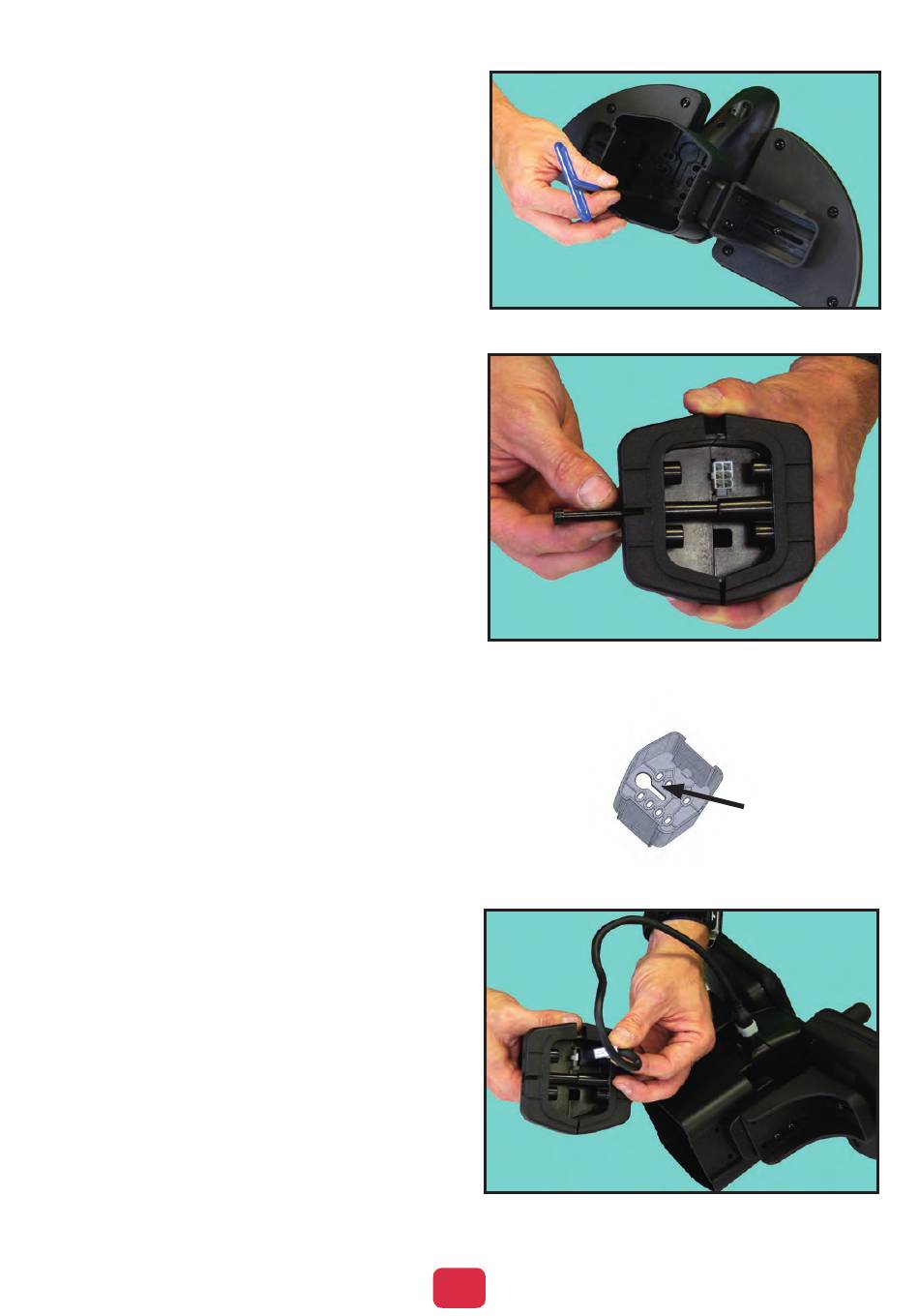

3.1.A. Montez le manipulateur sur le boîtier du mât
(30600) en utilisant la quincaillerie fournie cor-
respondant à la marque du manipulateur fourni.
(Vous avez au choix quatre positions différentes
pour le manipulateur sur le boîtier en fonction de
la posture de conduite souhaitée par l'utilisateur
du fauteuil roulant électrique).
Pour le manipulateur de type Shark, nous fournis-
sons une entretoise (30601, 30602) qui permet
d'adapter la face inférieure non linéaire du boîtier
manipulateur. Utilisez les longues vis fournies avec
le kit de montage ReJoy Shark (30450) afin de
solidariser l'entretoise entre le boîtier du mât et le
manipulateur Shark.
Pour le manipulateur de type R-Net, chassez la
partie plastique en forme de trou de serrure afin
créer un jour pour le passage du câble à travers
le boîtier du mât. Utilisez l'entretoise fournie avec
le kit R-Net pour positionner le manipulateur sur
le boîtier du mât ReJoy de manière à ce que ce
dernier soit au même niveau que le boîtier.
3.1.B. Assemblez les entretoises plastique en
forme de « c » droite et gauche fournies avec le
kit de montage sur les côtés du mât (30202) de
l'unité de conduite centrale à l'aide de la visserie
fournie.
3.1.C. Connectez le manipulateur à l'intérieur du
mât de l'unité de conduite centrale. Utilisez l'adap-
tateur correspondant à la marque de l'électro-
nique fourni avec le ReJoy pour le connecter
au mât. (Reportez vous à la section 3.3 pour les
codes articles relatif aux différentes marques
d'électronique).
Les configurations du câblage varient :
Les câbles pour Shark et DX/DX2 se raccordent
à l'arrière du manipulateur. Le manipulateur VR2
et son câble doivent être embobinés à l'intérieur
du boîtier mât.
DES
COUSSINE TS
30
3.1.A.
3.1.B.
Boîtier du mât
3.1.C.
Fente en forme
de serrure pour
passage de câbles
