Réglage des amortisseurs arrière
Les fentes prévues pour les amortisseurs arrière sont
dotées de crans de référence. Vous pouvez placer les
amortisseurs arrière n'importe où dans la fente, pas
seulement dans les crans.

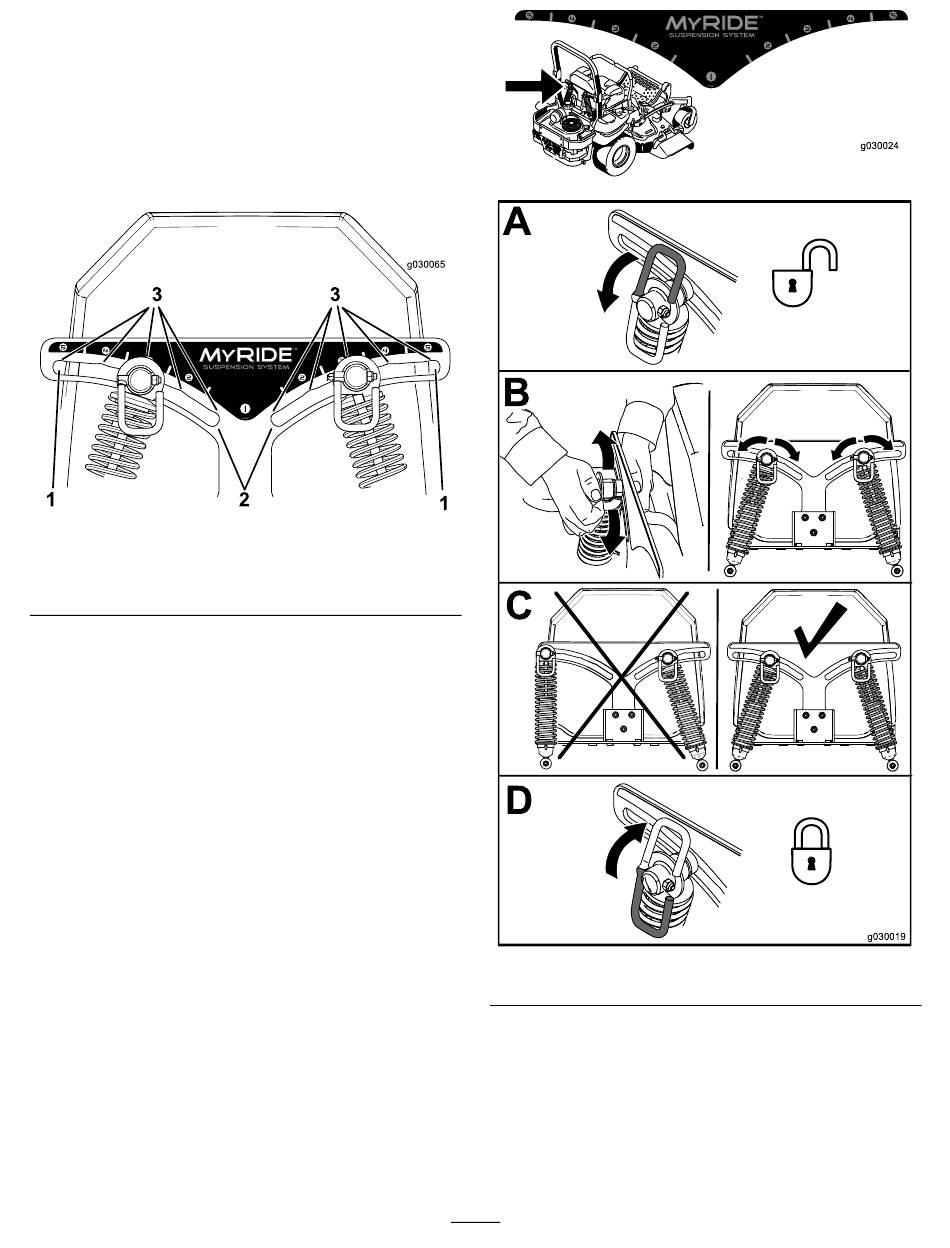

Le schéma suivant montre la position des
amortisseurs pour une suspension souple ou ferme et
les différentes positions des crans
Figure 37
1. Suspension la plus ferme
2. Suspension la plus souple
Remarque:
Réglez toujours les amortisseurs arrière
gauche et droit à la même position.
Réglez les amortisseurs arrière
(Figure 37).
g030065
3. Crans dans les fentes
(Figure 38).
Réglage de l'amortisseur avant
L'amortisseur avant est placé à la position centrale et
n'a normalement pas besoin d'être réglé.
Pour régler l'amortisseur avant, ouvrez le plancher et
effectuez le réglage avec une clé à ergot (réf. Toro
132-5069) ou une pince multiprise
32
Figure 38
(Figure 39).
g030024
g030019
