Section 2 : Installation
Connexions RS-232
Connectez le port série RS-232 du 2601B-PULSE au port série d'un ordinateur à l'aide d'un câble
RS-232 droit doté de connecteurs DB-9. N'utilisez pas de câble null-modem. Le port série utilise les
lignes de transmission (TXD), de réception (RXD), CTS et RTS (si le contrôle du flux est activé) et de
signal mis à la terre (GND) de la norme RS-232. L'emplacement du connecteur est indiqué dans la
section
Interfaces de communication à distance
Si votre ordinateur utilise un connecteur DB-25 pour l'interface RS-232, vous devez utiliser un câble ou un
adaptateur standard doté d'un connecteur DB-25 à une extrémité et d'un connecteur DB-9 à l'autre.
Brochage du connecteur RS-232
Numéro de la
broche
1
2
3
4
5
6
7
8
9
Le tableau suivant identifie le brochage du connecteur série 9 broches (DB-9) ou 25 broches (DB-25)
de l'ordinateur.
Brochage du port série de l'ordinateur
Signal*
DCD, détection de la porteuse des données
RXD, réception des données
TXD, transmission des données
DTR, terminal de données prêt
GND, signal mis à la terre
DSR, ensemble de données prêt
RTS, demande d'émission
CTS, transmission prête
RI, indicateur d'oscillation
* Le 2601B-PULSE n'utilise pas tous les signaux RS-232. Reportez-vous à la section
établissement de liaison du signal
2-36
2601B-PULSE Instrument System SourceMeter® Manuel de l'utilisateur

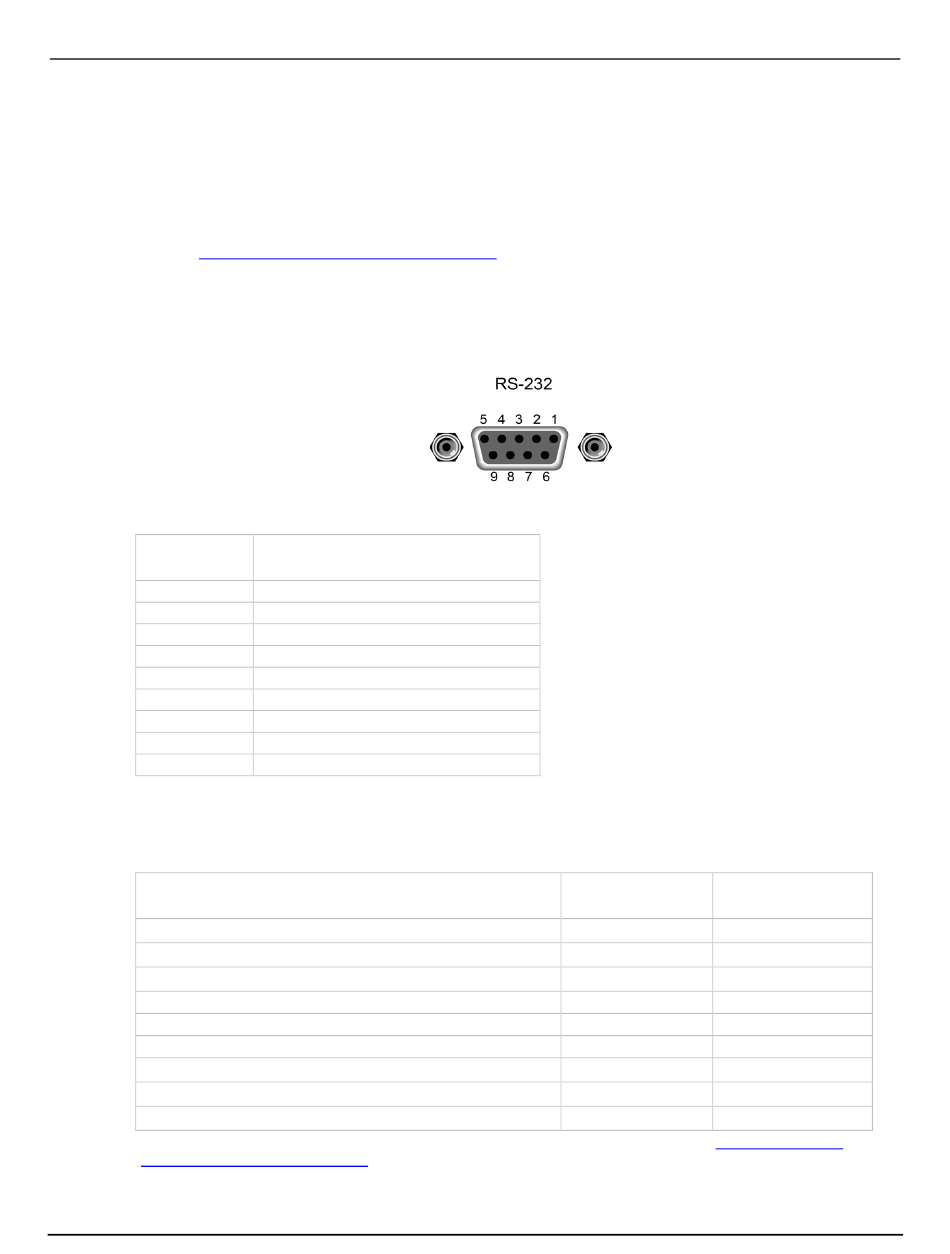

Figure 24 : Connecteur d'interface RS-232
Description
Inutilisée
TXD, transmission des données
RXD, réception des données
Inutilisée
GND, signal mis à la terre
Inutilisée
RTS, demande d'émission
CTS, transmission prête
Inutilisée
(page 2-35).
(page 2-12).
Numéro de la
broche DB-9
1
2
3
4
5
6
7
8
9
2601B-PULSE-900-06 rév. A Août 2021
Numéro de la
broche DB-25
8
3
2
20
7
6
4
5
22
