Tunnus
GO
SB
Pois käytöstä
rpm
bar
FAULT
Parametrien näyttösivuilla voi olla seuraavat tiedot: nykyisen kohdan numeroarvot ja mittayksikkö, nykyisen kohdan asetukseen liittyvien muiden
parametrien arvot, grafiikkapalkki, luettelot; kuva 15.
4.4 - Valikkosivujen rakenne. (LAITEOHJELMISTOVERSIOT ≥ 4.x.x)
Kun järjestelmä käynnistetään, näytölle avautuu joitakin esittelysivuja, jotka sisältävät laitteen nimen ja logon. Tämän jälkeen avautuu päävalikko.
Valikon nimi näytetään aina näytön yläosassa.
Pääsivulla näytetään aina:
Tilakuvakkeet: kuvaillaan taulukossa 10
Aputoimintojen kuvakkeet: kuvaillaan taulukossa 11
Paine: arvo [bar] tai [psi] asetetusta mittayksiköstä riippuen
Virtaus: arvo [L/min] tai [gal/min] asetetusta mittayksiköstä
riippuen
Teho: laitteen tehonkulutuksen arvo [kW]
Virheiden ja hälytysten luettelo sisältyy luvun 6 taulukoihin 15 ja 16.
Tila
Päällä
Pysähtynyt
Pois
Virhe
KIWA-anturin virhe
Kuvake

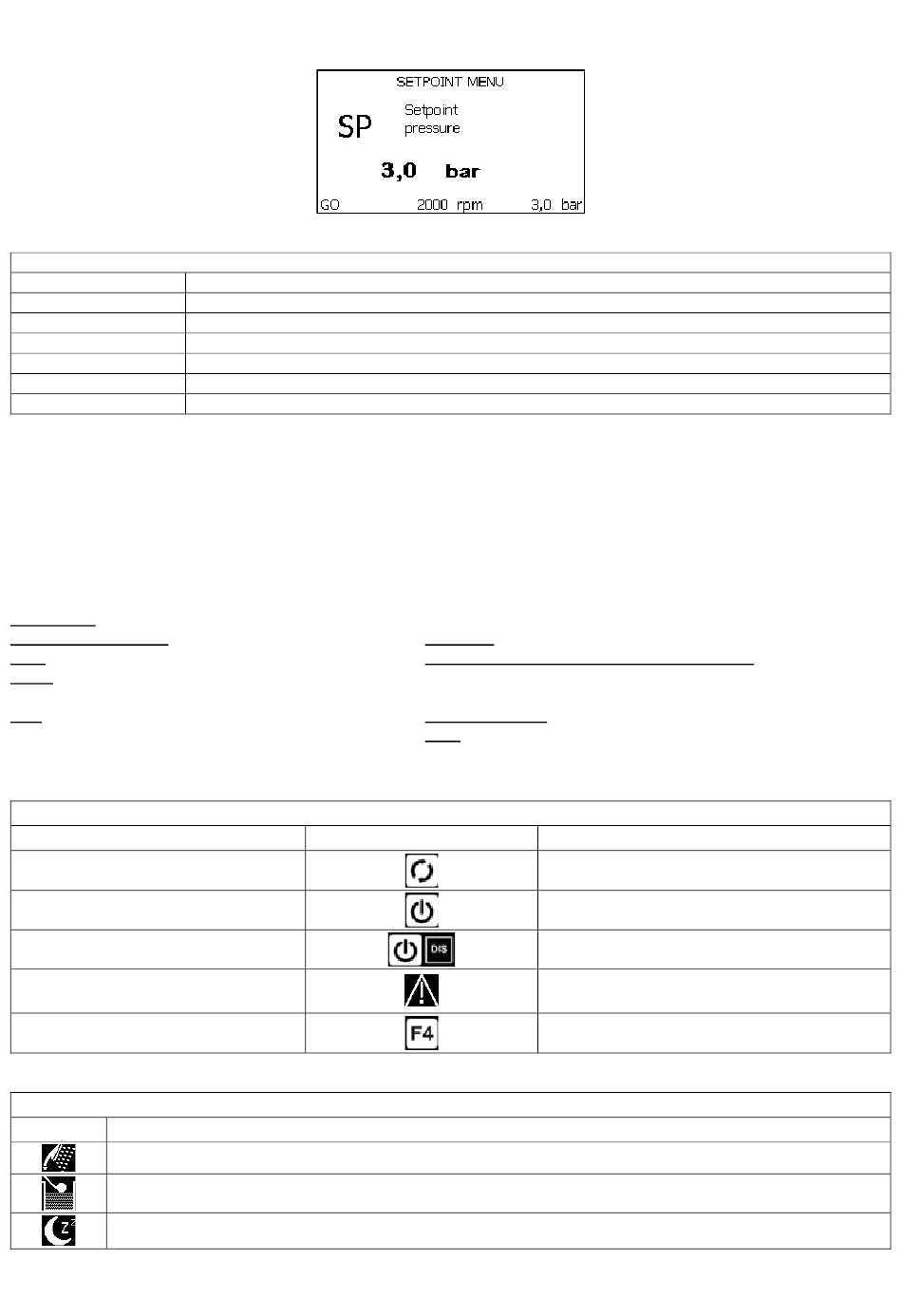

Kuva 15 Valikkoparametrin näyttö
Jokaisen sivun alareunassa olevan tilapalkin ilmoitukset
Kuvaus
Moottori käynnissä
Moottorin valmiustila
Moottorin tila käsin poiskytketty
Moottorin kierrokset/min
Järjestelmän paine
Virhetila, joka estää sähköpumpun ohjauksen
Taulukko 9: Tilapalkin ilmoitukset
Taulukko 10: järjestelmän tilakuvakkeet
Pääsivu: Aputoimintojen kuvakkeet
Taulukko 11: aputoimintojen kuvakkeet
SUOMI
Näytön alareunassa olevassa ja jokaisella sivulla esiintyvässä kehyksessä
näytetään aina:
Tilailmoitus: tilailmoitukset kuvaillaan taulukossa 12
Eston aiheuttavan virheen kuvaus / Hälytyksen kuvaus: VIRHE/VAROITUS-
ilmoituksen jäljessä annettu seloste, joka muodostuu virheen/hälytyksen
lyhenteestä ja yhteenvedosta
Moottorin kierrokset: arvo [rpm]
Paine: arvo [bar] tai [psi] asetetusta mittayksiköstä riippuen
Pääsivu: Tilakuvakkeet
Kuvake
Kuvaus
Power Shower
Uimuri
Lepotila
342
Kuvaus
Moottori käynnissä
Moottori pysähtynyt
Moottori kytketty pois käsin
Eston aiheuttava virhe: virheen tyyppi näytetään ja
selostetaan näytön vasemmassa alakulmassa
Alhainen imupaine -virheilmoitus
