Baxi DUO-TEC COMPACT 30 GA Notice D'installation Pour L'installateur page 70

11.4.2 GESTION DE ZONES
11.4.2.1 ACCESSOIRE MLC16
L'accessoire MLC30 est un duplicateur de signal de bus de type « Open Therm » (OT). Lorsqu'il est raccordé à la chaudière, il
permet de gérer jusqu'à 4 zones non mélangées à température élevée (AT) contrôlées par des appareils d'ambiance. Pour gérer
des zones à températures mélangées à basse température (BT), il est nécessaire d'ajouter l'accessoire MLC16 qui est fourni

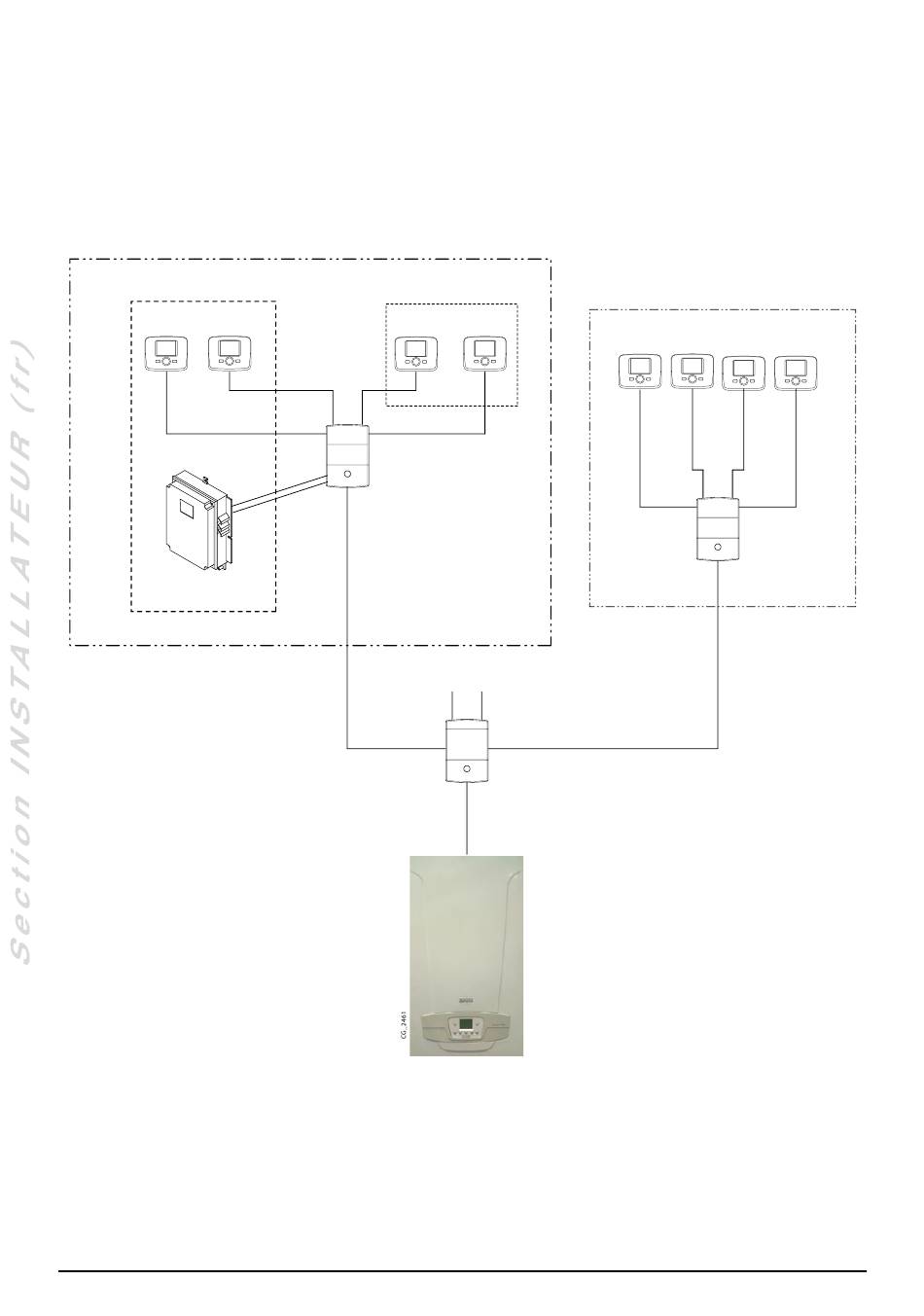

dans un kit séparé et décrit ci-après. Le schéma de principe illustré ci-après, démontre comment la modularité de l'accessoire
MLC30 permet de gérer des systèmes mélangés et non mélangés en ajoutant les deux accessoires à un seul MLC30(A), nommé
le « Concentrateur ». Tel que décrit ci-après, chaque « Concentrateur » MLC30(A) peut gérer de 1 à 4 entrées « Open Therm »
(OT) auxquelles il est possible de raccorder d'autres MLC30, MLC16, pompes/soupapes de zone, appareils d'ambiance et/ou
thermostats d'ambiance.
2BT
RU 1
MODE MENU MODE
OT1
MLC16
7703473 (02-12/19)
MENU
MODE
OT2
OT2 OT3
OT 1 OT 4
MLC30(B)
OT M1
MLC30(A)
2AT
MODE MENU
MENU
OT3 OT4
OT2 OT3
OT 4
OT 1
70
4AT
RU 1
MODE MENU MODE MENU
MODE
MODE MENU
OT1 OT2 OT3
OT2 OT3
OT 1
OT 4
MLC30(C)
OT M1
MENU
OT4
