4.1.3 Matériaux approuvés pour la ventilation
Nous recommandons que la chaudière à condensation soit ventilée à l'aide du matériel de ventilation en polypropylène du fabricant.
Cela peut être soit une ventilation coaxiale ou soit un système de ventilation à deux tuyaux rigides. Utiliser exclusivement les matériaux
énumérés ci-dessous pour le tuyau de ventilation, le tuyau d'admission d'air et les raccords. Le non-respect de cette consigne pourrait être
la cause d'accidents corporels graves, voire mortels, et/ou de dommages matériels et pourrait annuler la garantie de la chaudière. Les
installations doivent être conformes aux normes et aux réglementations en vigueur et aux normes ANSI Z223.1 des États-Unis.
Fabricant de polypropylène approuvé :
Fabricant
Baxi (Natalini) Polypropylène
Concentrique
M & G/ Duravent
PolyPro®
PolyPro®Flex
Concentrique
Innoflue®
Centrotherm
Innoflue®Flex
Concentrique
AVERTISSEMENT
Toute ventilation doit être bien supportée. Les chaudières ne sont pas destinées à soutenir n'importe quel type de
système de ventilation. Tous les conduits, les colles, les solvants, les produits pour le nettoyage, les raccords et les
composants doivent être conformes aux normes ASTM et ANSI.
Remarque : Au Canada, le seul système de ventilation approuvé pour être utilisé comme une alternative à la ventilation
Baxi en polypropylène pour le tuyau de ventilation est l'ULC S636 classe 40 CPVC et aux États-Unis l'UL 1738 classe
40 CPVC. Au Canada, utiliser ULC S636 et aux États-Unis UL 1738 classe 40 CPVC pour l'admission de la ventilation.
AVERTISSEMENT
Les ventilations ABS/PVC ne sont pas autorisées pour une utilisation comme matériau de ventilation d'échappement.
Le non-respect de cette consigne pourrait être la cause d'accidents corporels graves, voire mortels, et/ou de dommages
matériels et pourrait annuler la garantie de la chaudière.
N'utiliser aucun tuyau de plomberie d'évacuation et de ventilation pour cette chaudière.
L'utilisation de l'âme cellulaire en PVC (ASTM F891), de l'âme cellulaire en PVC-C, ou de Radel® (polyphénylsulfone)
dans des systèmes de ventilation est interdite.
Le revêtement de raccords et tuyaux de ventilation non métalliques avec une isolation thermique est interdit.
Tous les tuyaux de ventilation, les tuyaux d'air comburant et les raccords doivent remplir les conditions suivantes :
Les matériaux utilisés aux États-Unis doivent être conformes aux normes correspondantes suivantes : ANSI/ASTM D1785, ANSI/
ASTM D2661, ANSI/ASTM F441.
4.1.4 Emplacement du terminal de fumée
D
E
B
L
V
A = Dégagement au-dessus du niveau de sol, véranda, porche,
Dégagement d'une fenêtre ou d'une porte ouvrable
B =
Dégagement avec fenêtre fermée de façon permanente
C =
Dégagement vertical pour un soffite ventilé situé au-dessus
D =
du terminal à une distance horizontale de 610 mm (2 pieds)
de la ligne centrale du terminal
Dégagement pour un soffite non ventilé
E =
7703473 (02-12/19)
Modèle
PP
Revêtement époxy
Admission aluminium/échappement PP
PP
PP
Revêtement époxy
Admission aluminium/échappement PP
PP
PP
Revêtement époxy
Admission aluminium/échappement PP
C
V
Fixé
Fermé
V
F
Utilisable
B

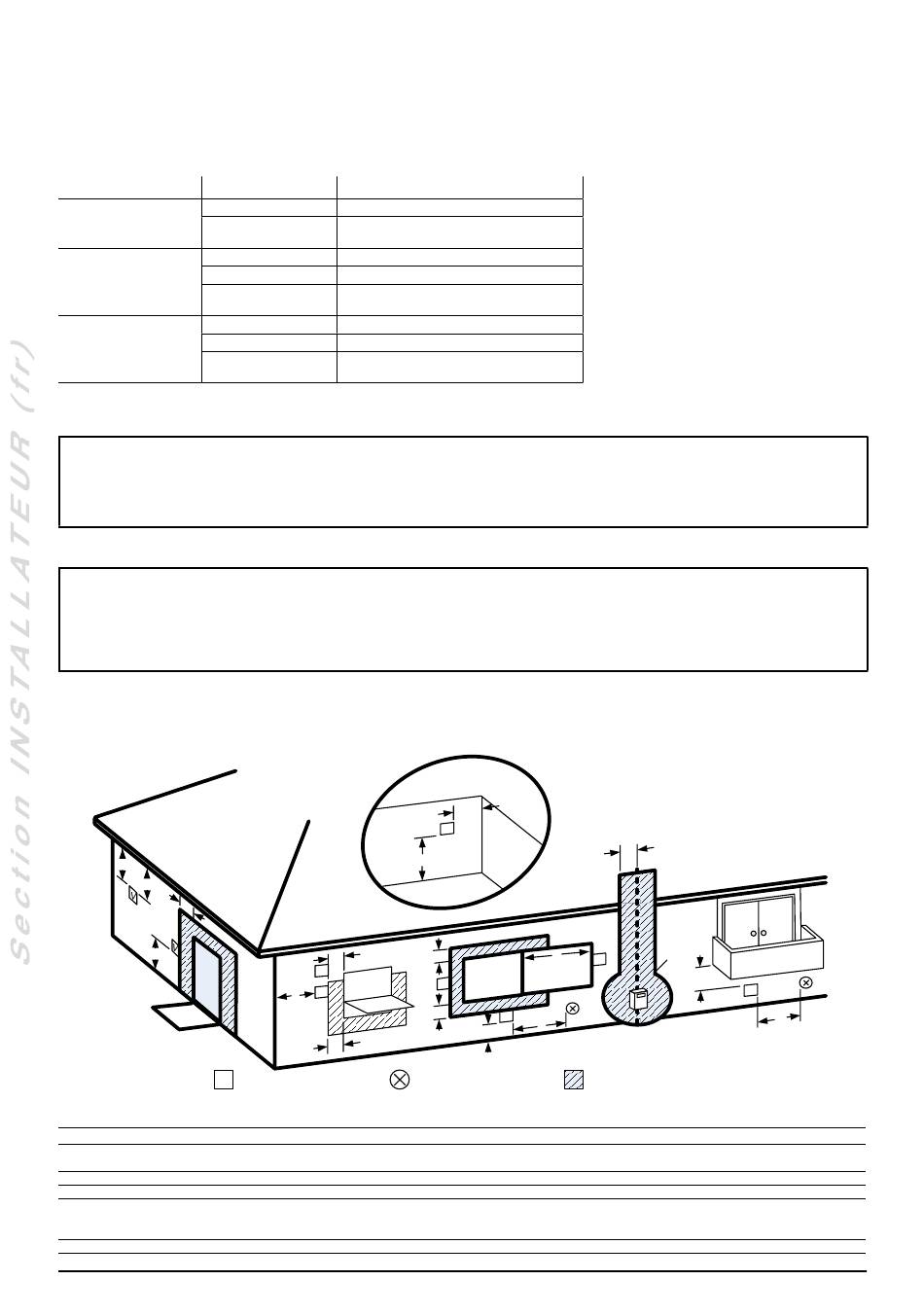

TERMINAL VENTILATION
Dégagements minimaux du terminal de ventilation
terrasse ou balcon
Matériau
DÉTAIL ANGLE
RENTRANT
G
V
A
B
B
Fixé Fermé
Utilisable
V
B
V
J
ZONE NON AUTORISÉE
PRISE AIR D'ALIMENTATION
POUR LE TERMINAL
Installations aux États-Unis
12" (305 mm)
12" (305 mm)
*12" (305 mm)
18" (457 mm)
18" (457 mm)
64
H
I
V
M
V
Installations au Canada
12" (305 mm)
3 pi (0.9 m)
*12" (305 mm)
18" (457 mm)
18" (457 mm)
K
