Description; Structure; Mode De Fonctionnement; Généralités - WAGNER Cobra 40-10 Traduction En Français Du Mode D'emploi Original

ÉDITION 07/2014
MODE D'EMPLOI
5

DESCRIPTION

5.1

STRUCTURE

Cobra 40-10
1
4
6
7
13
8
Cobra 40-25
1
4
6
3
7
13
5.2

MODE DE FONCTIONNEMENT

5.2.1
GÉNÉRALITÉS
La pompe à double membrane est commandée par de l'air comprimé. Cet air comprimé déplace les pistons
pneumatiques dans le moteur pneumatique (4) et donc également la tige de piston de vers le haut et vers le
bas dans le palier de pression (9). À chaque fi n de course, l'air comprimé est dévié à l'aide des soupapes de
commutation et du piston de commande. Le mouvement de montée et de descente des 2 membranes dans la
section du fl uide a lieu à l'aide de l'huile hydraulique, qui est mise en mouvement par la tige de piston dans le
palier de pression. À chaque course de la tige de piston, le produit est aspiré et simultanément envoyé au pistolet.
5.2.2

MOTEUR PNEUMATIQUE (4)

Le moteur pneumatique avec sa commande pneumatique (1) ne demande pas d'huile pneumatique.
L'air comprimé est conduit au moteur en passant par le régulateur d'air comprimé (2) et le robinet à boisseau
sphérique (3).
5.2.3

INSTALLATIONS DE PROTECTION ET DE SURVEILLANCE

Le moteur pneumatique est équipé d'une soupape de sécurité. La soupape de sécurité est réglée à l'usine et
scellée. Pour les pressions qui dépassent la pression admissible de service, la soupape normalement fermée
sous l'action d'un ressort s'ouvre automatiquement pour évacuer la pression excessive.
N° DE RÉFÉRENCE DOC2340852
2
5
3
9
10
14
B_04237
2
5
8
9
10
14
B_04238

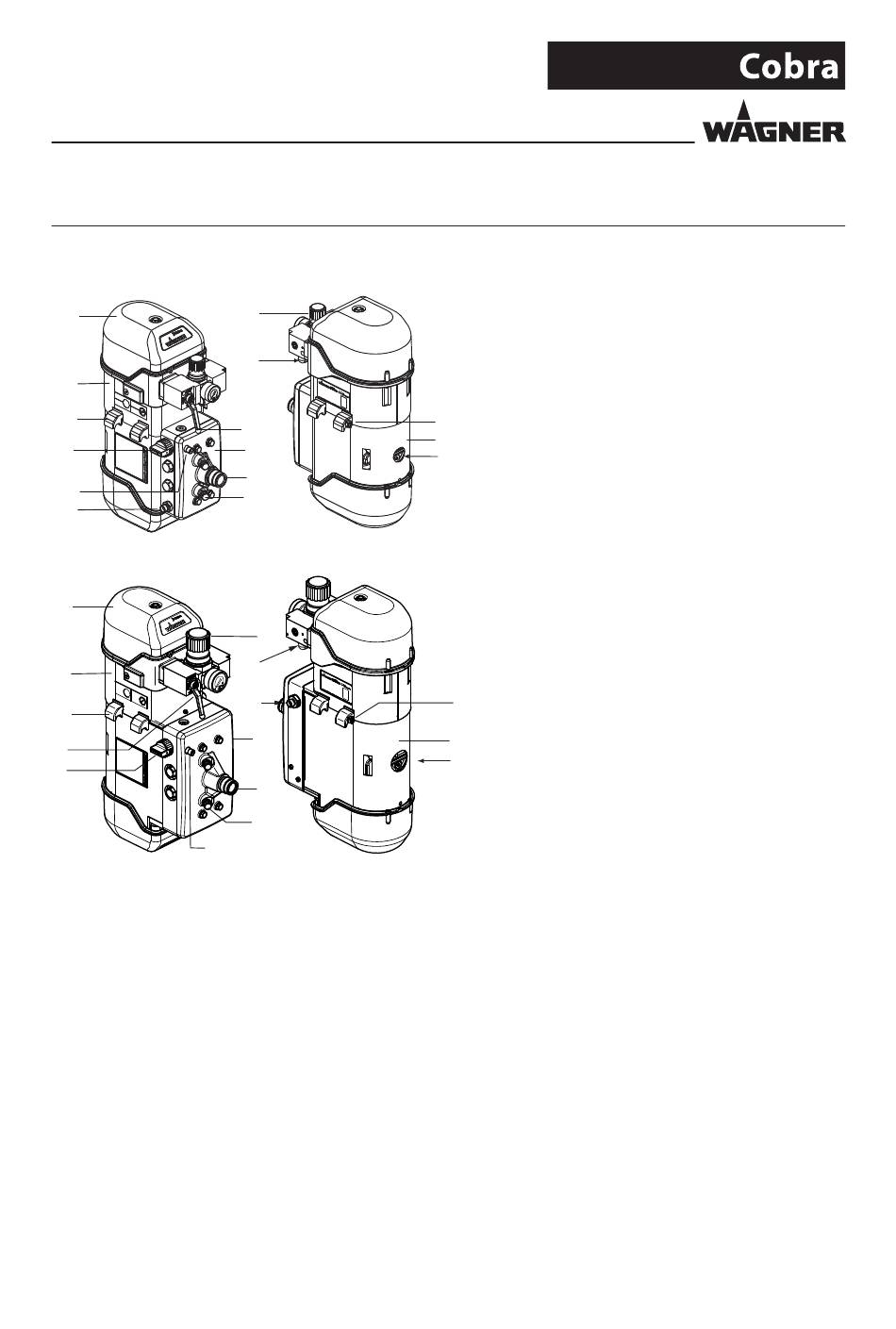

1 Boîtier de commande avec silencieux
intégré
2 Régulateur de pression d'air
11
3 Robinet à boisseau sphérique
12
15
4 Moteur pneumatique
5 Entrée d'air comprimé
6 Bride de fi xation
7 Soupape de décharge
8 Sortie de produit
9 Section du fl uide
10 Entrée de produit
11 Raccord de mise à la terre
12 Capotage de palier de pression
13 Tubulure de retour
14 Poussoirs de soupapes
11
15 Ouverture d'évacuation d'air
12
15
